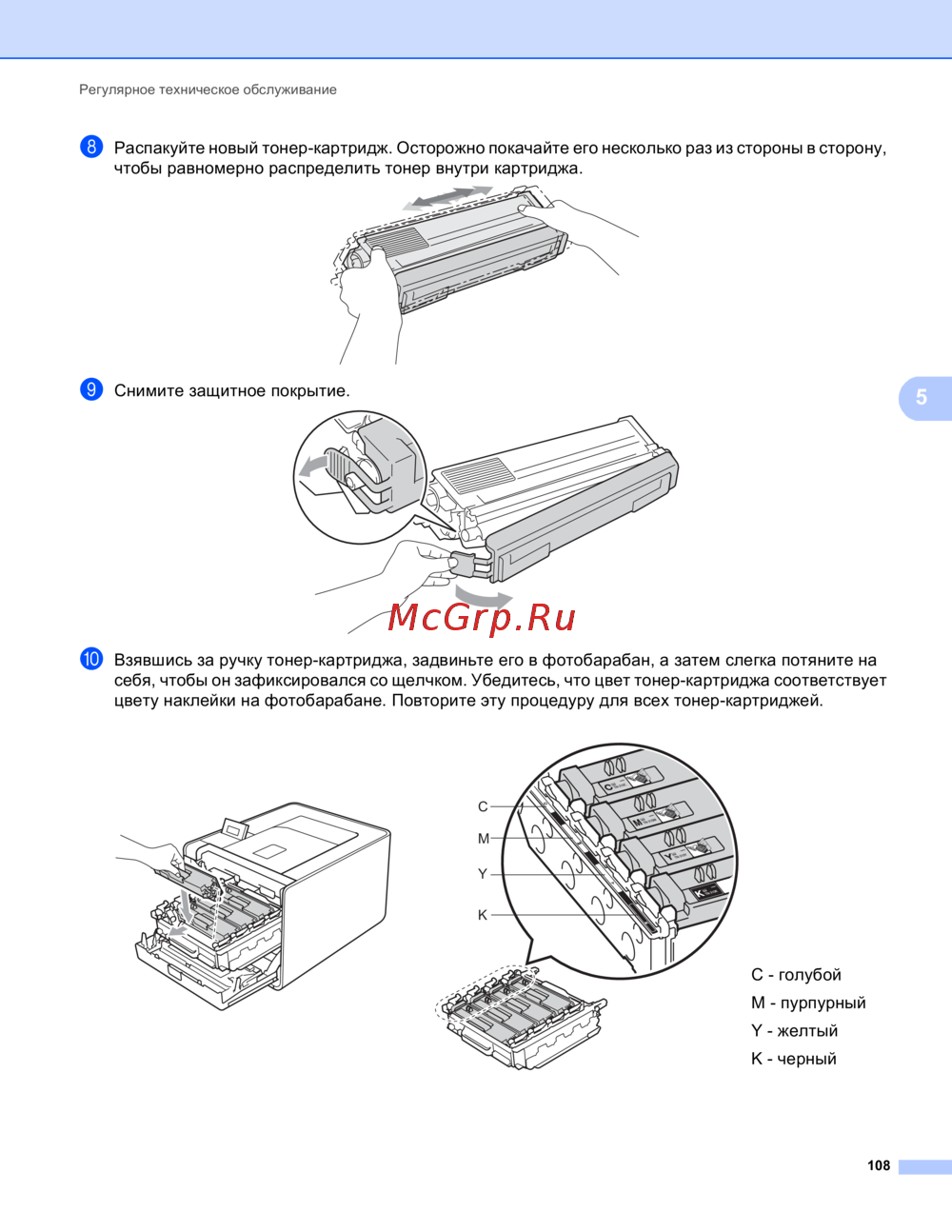

Регулярное техническое обслуживание
108
5

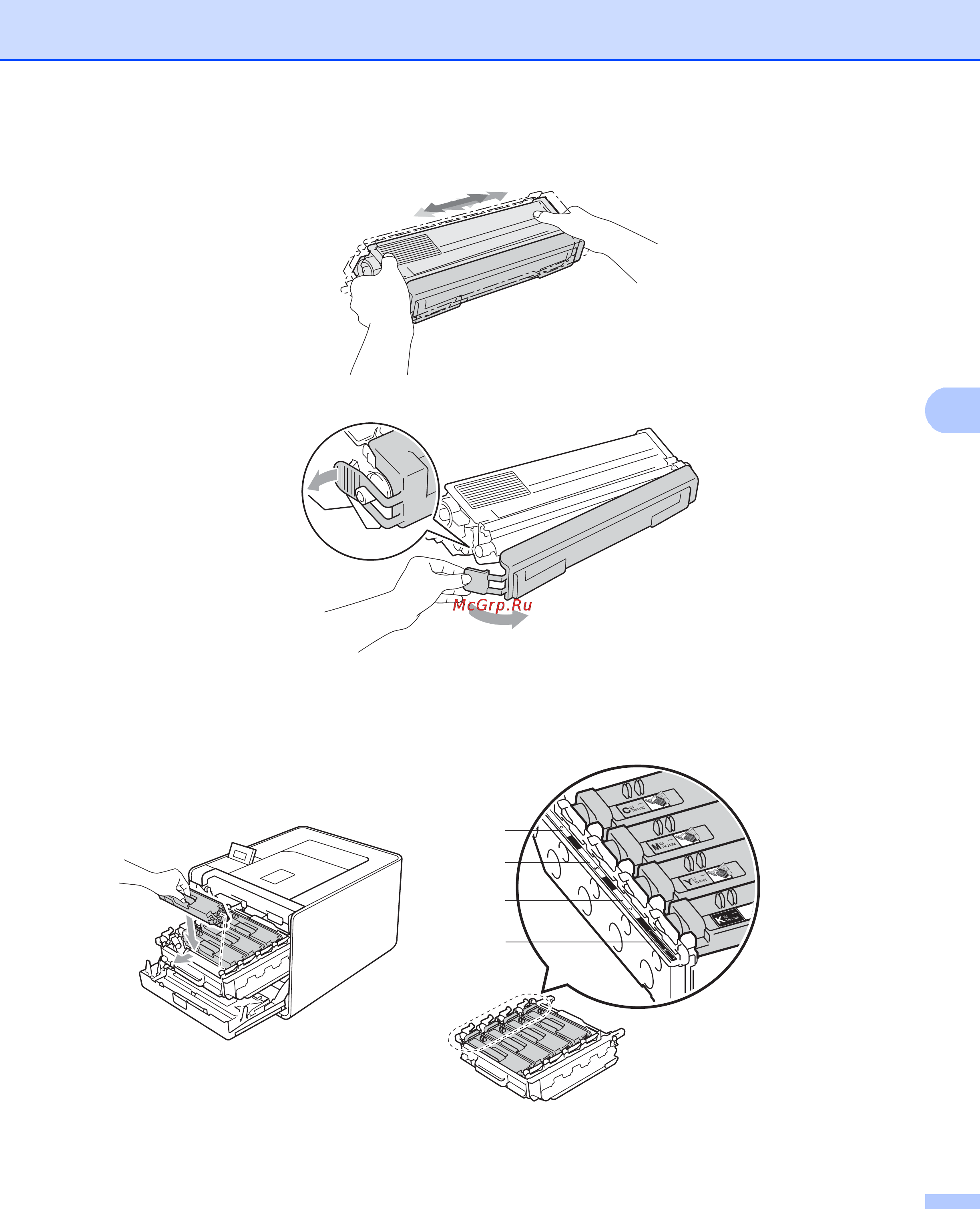

h Распакуйте новый тонер-картридж. Осторожно покачайте его несколько раз из стороны в сторону,
чтобы равномерно распределить тонер внутри картриджа.
i Снимите защитное покрытие.
j Взявшись за ручку тонер-картриджа, задвиньте его в фотобарабан, а затем слегка потяните на
себя, чтобы он зафиксировался со щелчком. Убедитесь, что цвет тонер-картриджа соответствует
цвету наклейки на фотобарабане. Повторите эту процедуру для всех тонер-картриджей.
C - голубой
M - пурпурный
Y - желтый
K - черный
C
M
Y
K
