Регулярное техническое обслуживание
109
5

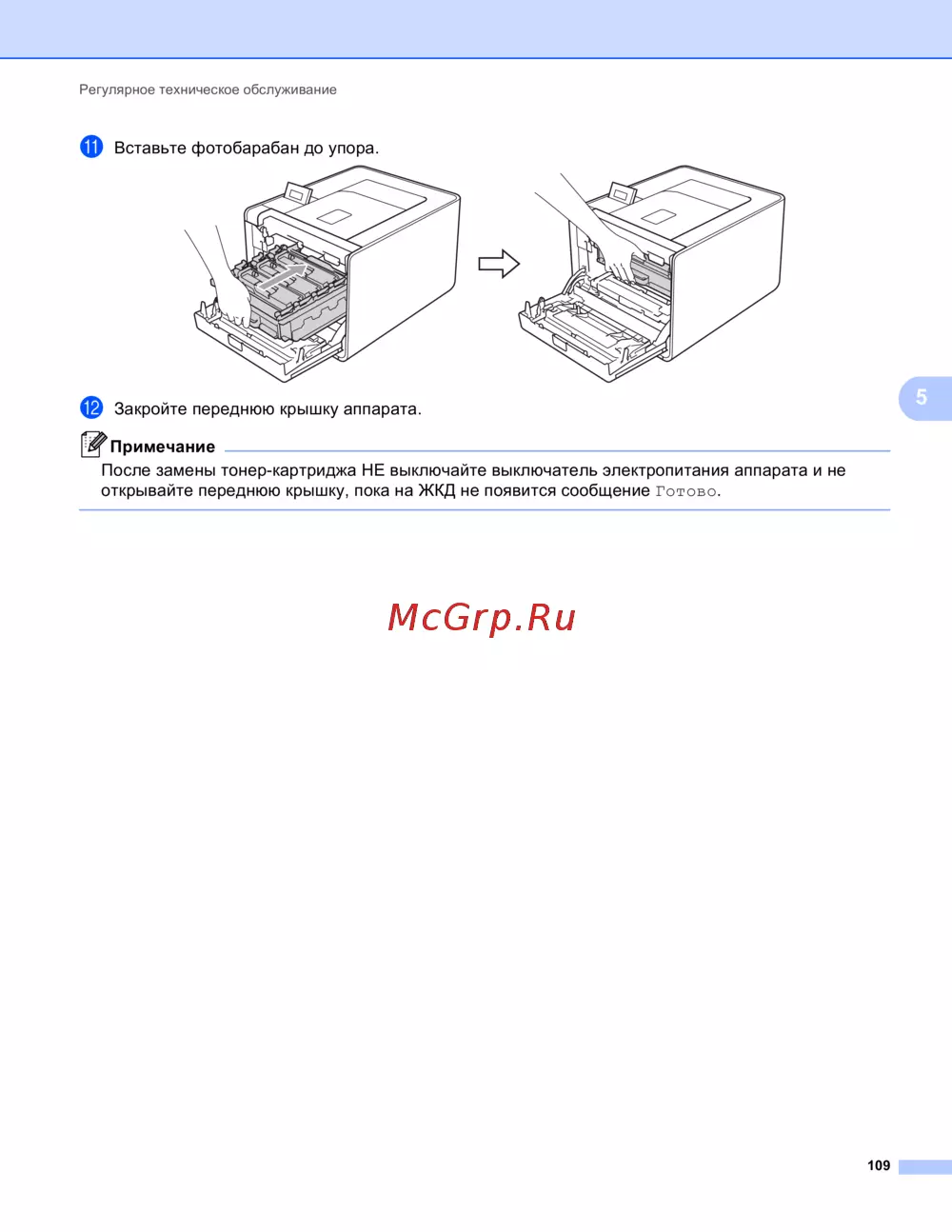

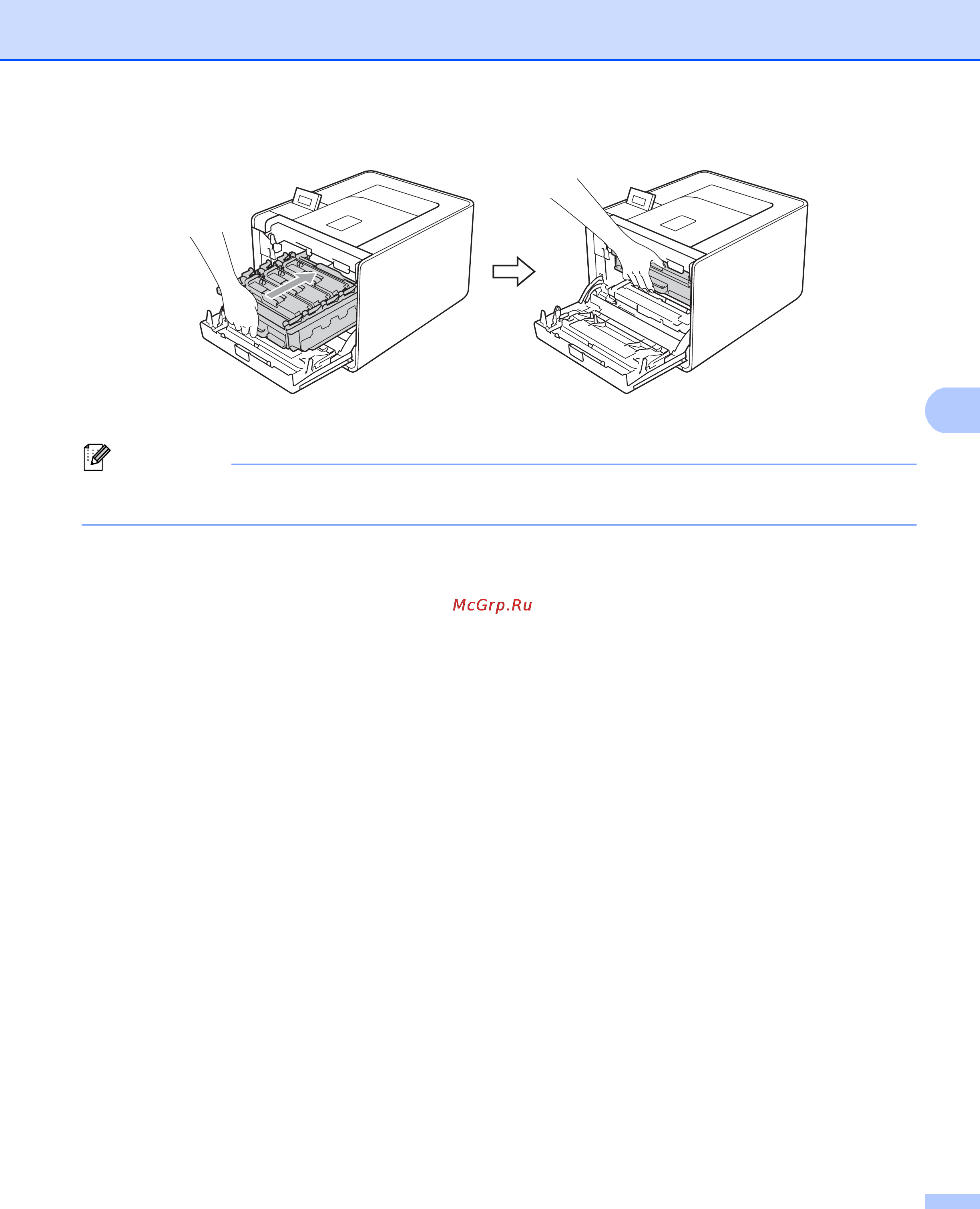

k Вставьте фотобарабан до упора.
l Закройте переднюю крышку аппарата.
Примечание
После замены тонер-картриджа НЕ выключайте выключатель электропитания аппарата и не
открывайте переднюю крышку, пока на ЖКД не появится сообщение Готово.
