Регулярное техническое обслуживание
139
5

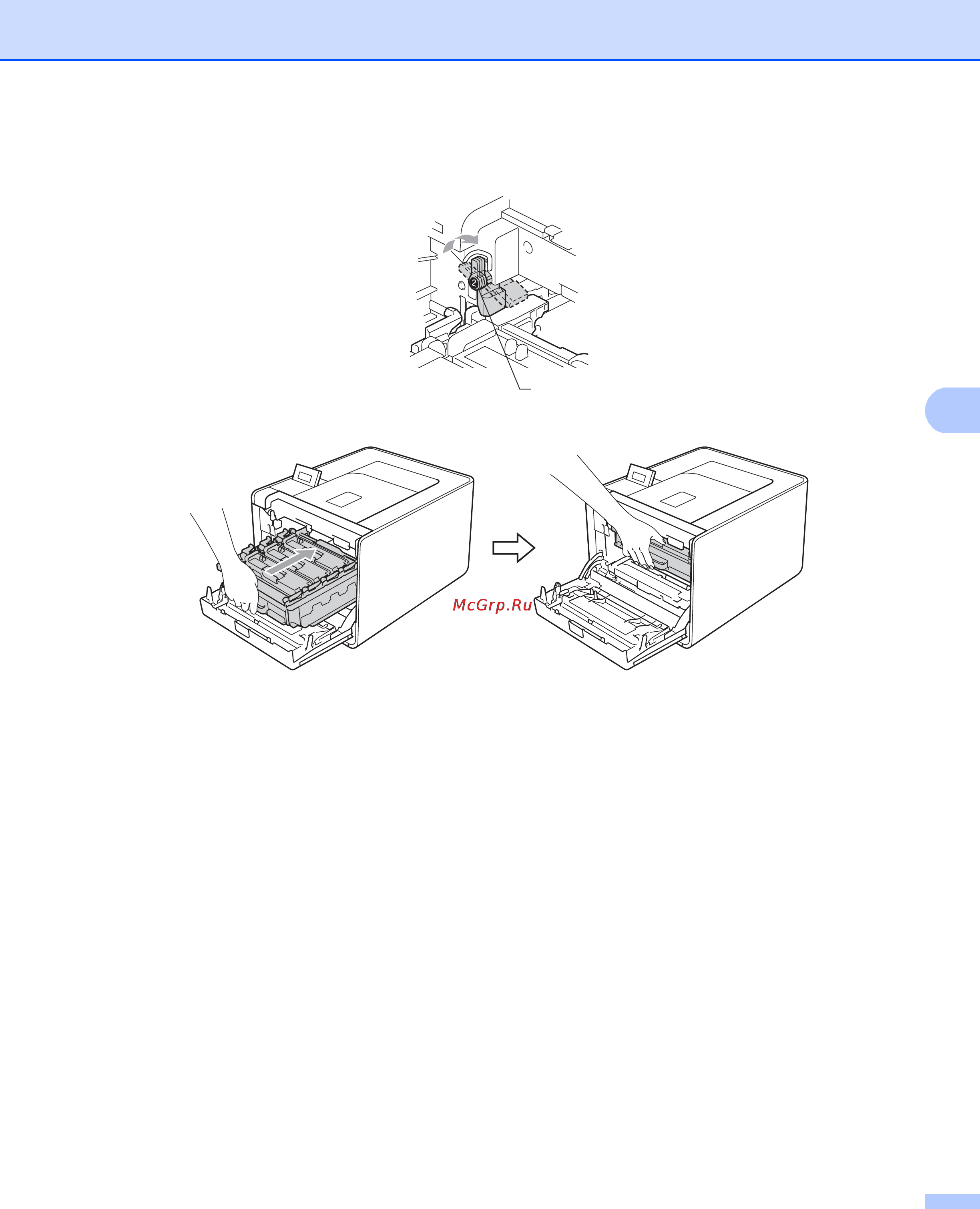

q Поверните зеленый рычаг блокировки по часовой стрелке (1), чтобы установить его в закрытое
положение.
r Вставьте фотобарабан до упора.
s Закройте переднюю крышку аппарата.
t Подсоедините интерфейсные кабели, подсоедините аппарат к электрической сети, затем
включите его с помощью выключателя электропитания.
1
