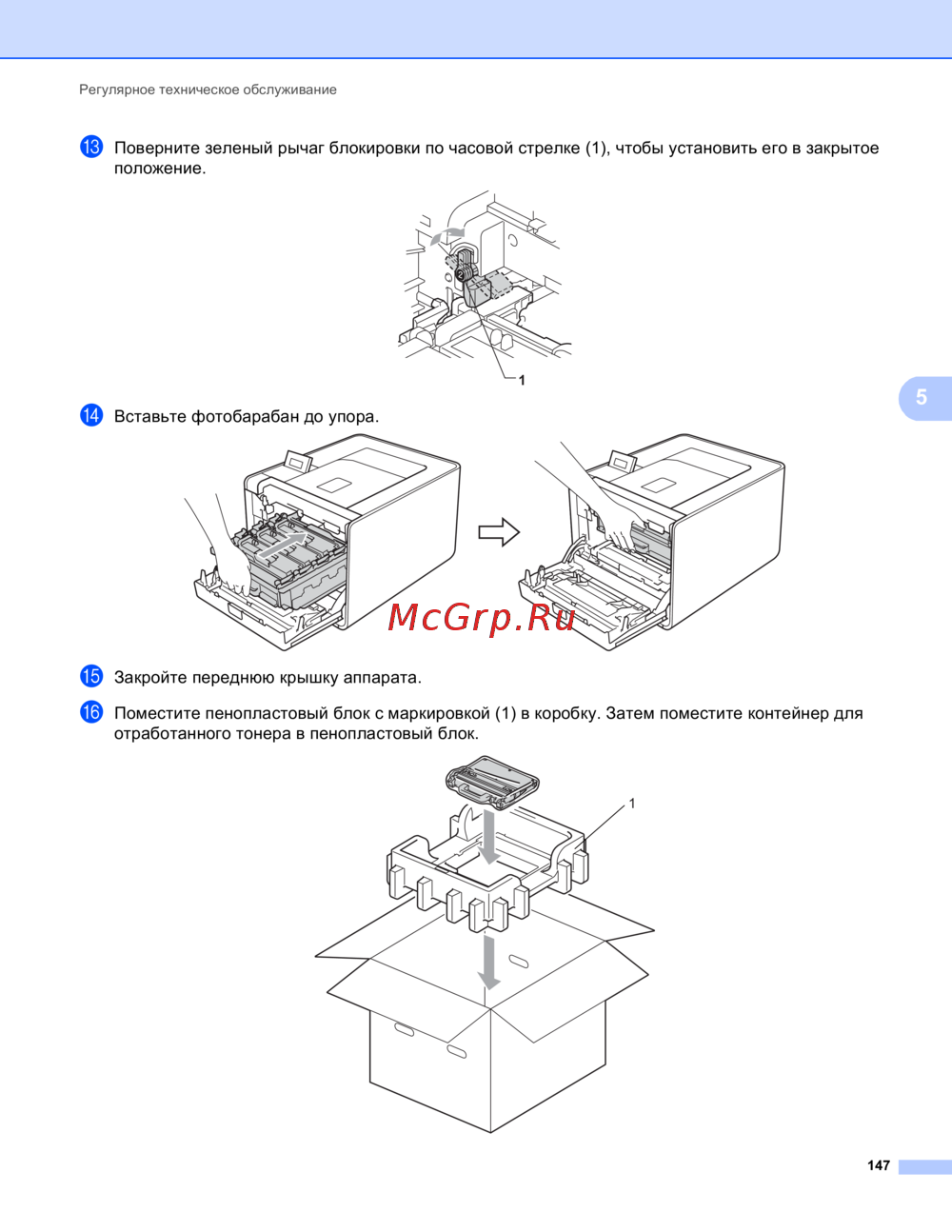

Регулярное техническое обслуживание
147
5

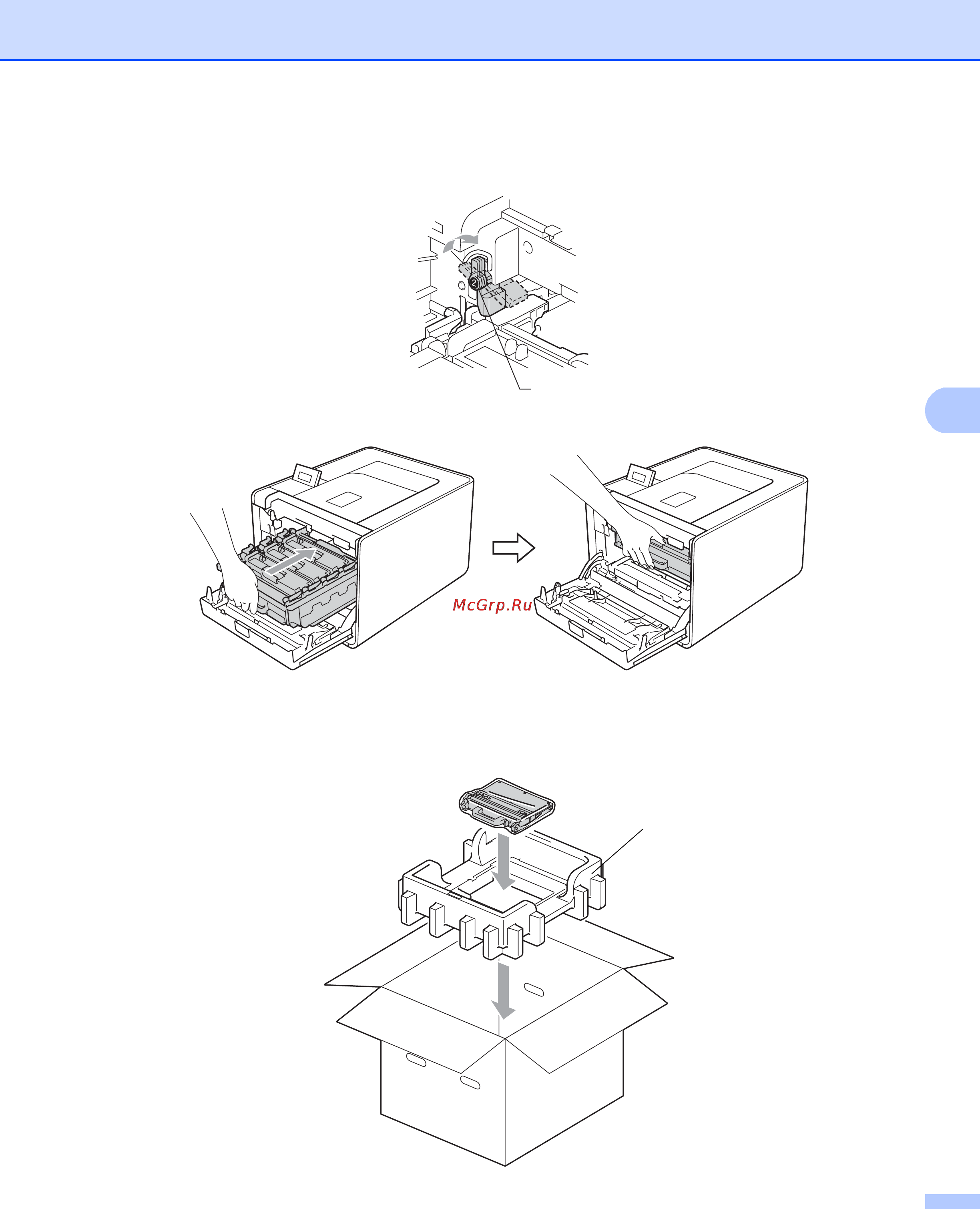

m Поверните зеленый рычаг блокировки по часовой стрелке (1), чтобы установить его в закрытое
положение.
n Вставьте фотобарабан до упора.
o Закройте переднюю крышку аппарата.
p Поместите пенопластовый блок с маркировкой (1) в коробку. Затем поместите контейнер для
отработанного тонера в пенопластовый блок.
1
1
