Регулярное техническое обслуживание
120
5

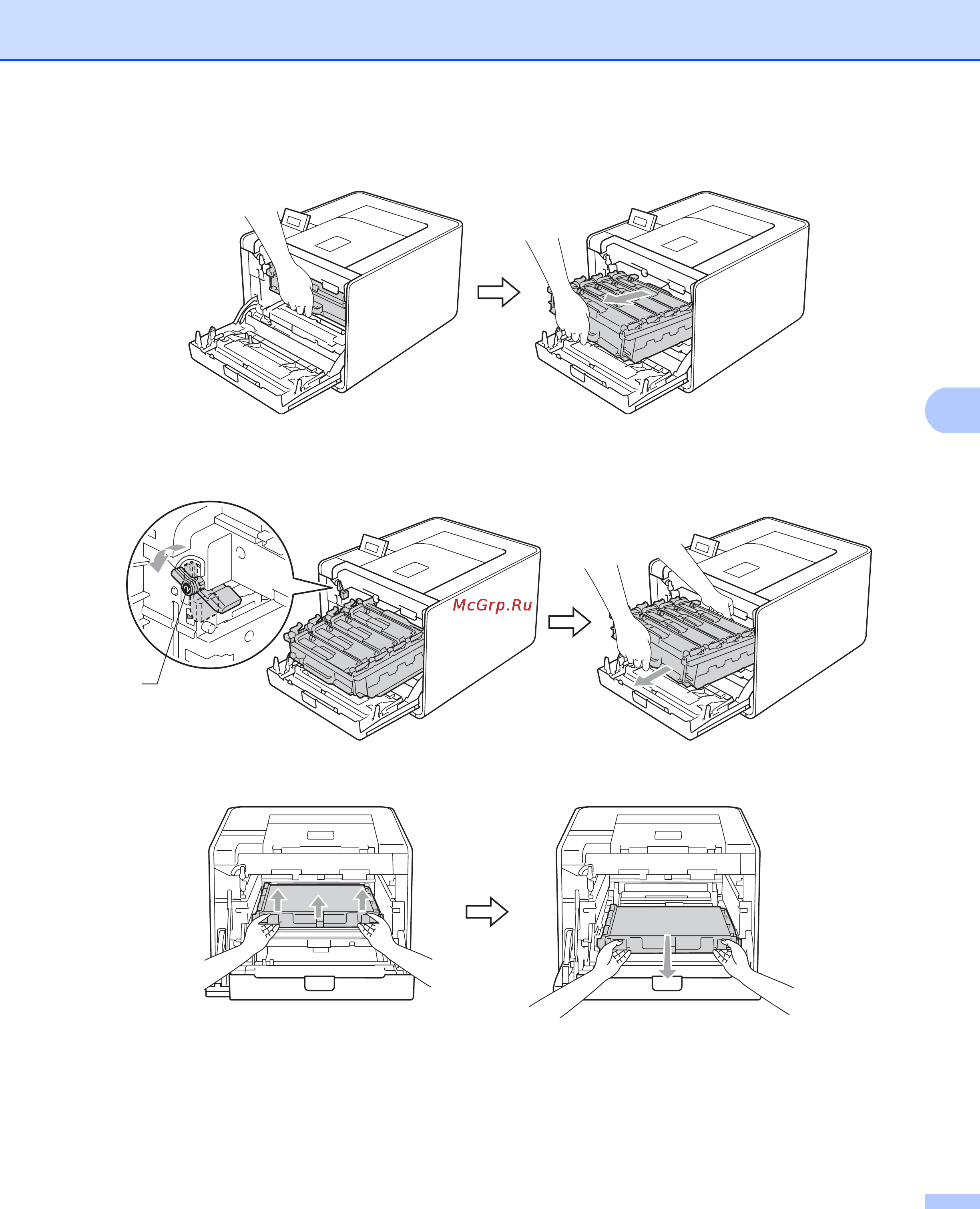

b Возьмитесь за зеленую ручку фотобарабана. Тяните фотобарабан за ручку, пока он не
остановится.
c Поверните зеленый рычаг блокировки (1) в левой части аппарата против часовой стрелки, чтобы
открыть его. Взявшись за зеленые ручки фотобарабана, поднимите его переднюю часть и
извлеките фотобарабан из аппарата.
d Взявшись за зеленую ручку ленточного картриджа обеими руками, поднимите его, а затем
извлеките.
1
