Регулярное техническое обслуживание
121
5

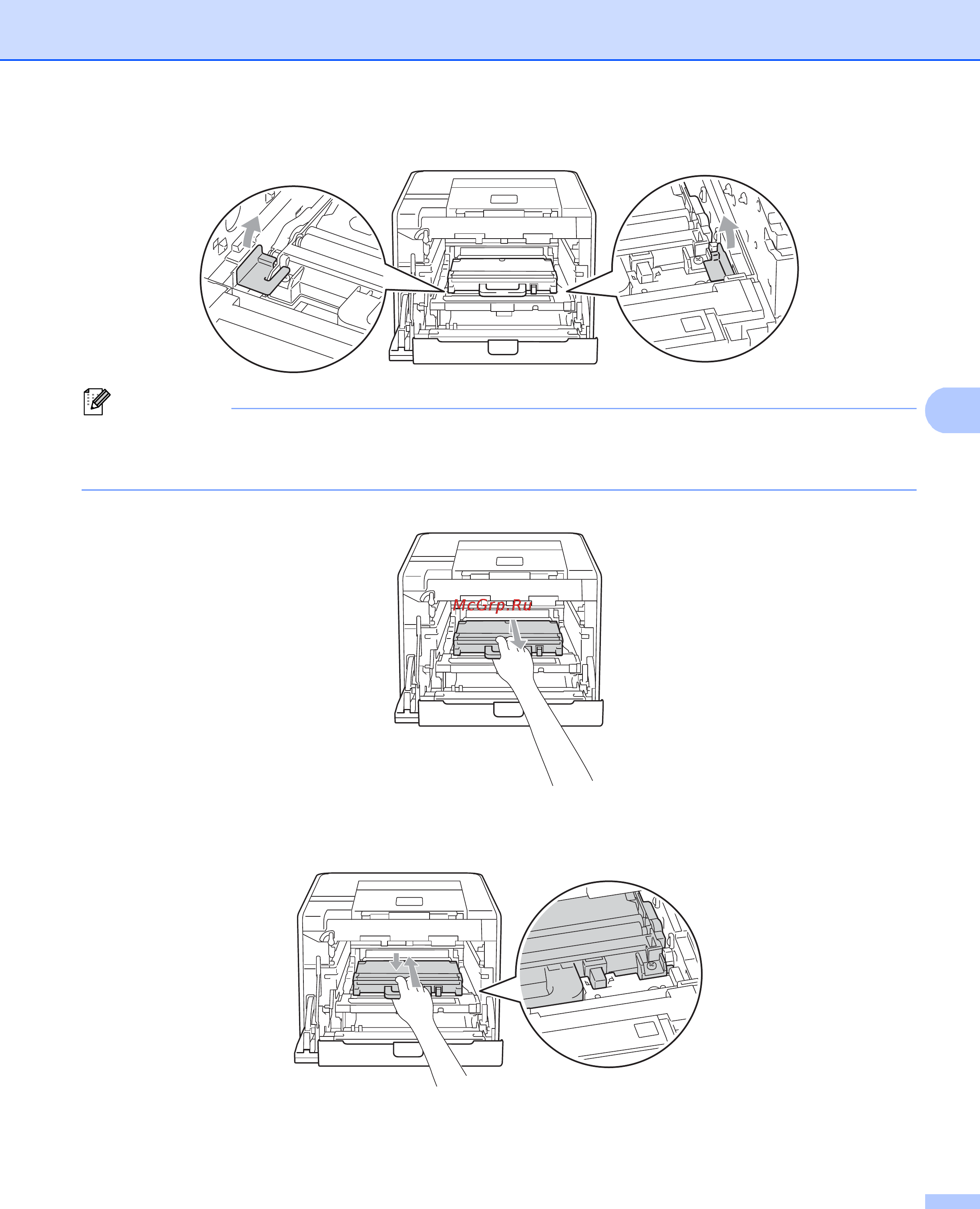

e Извлеките два фрагмента оранжевого упаковочного материала и утилизируйте их.
Примечание
Этот шаг необходим только при первой замене контейнера для отработанного тонера и не
требуется для сменного контейнера для отработанного тонера. Оранжевый упаковочный материал
был установлен на заводе для защиты аппарата при транспортировке.
f Извлеките контейнер для отработанного тонера из аппарата, используя зеленую ручку.
g Распакуйте новый контейнер для отработанного тонера и поместите его в аппарат, используя
зеленую ручку. Убедитесь, что контейнер для обработанного тонера установлен ровно и
надежно.
