Регулярное техническое обслуживание
122
5

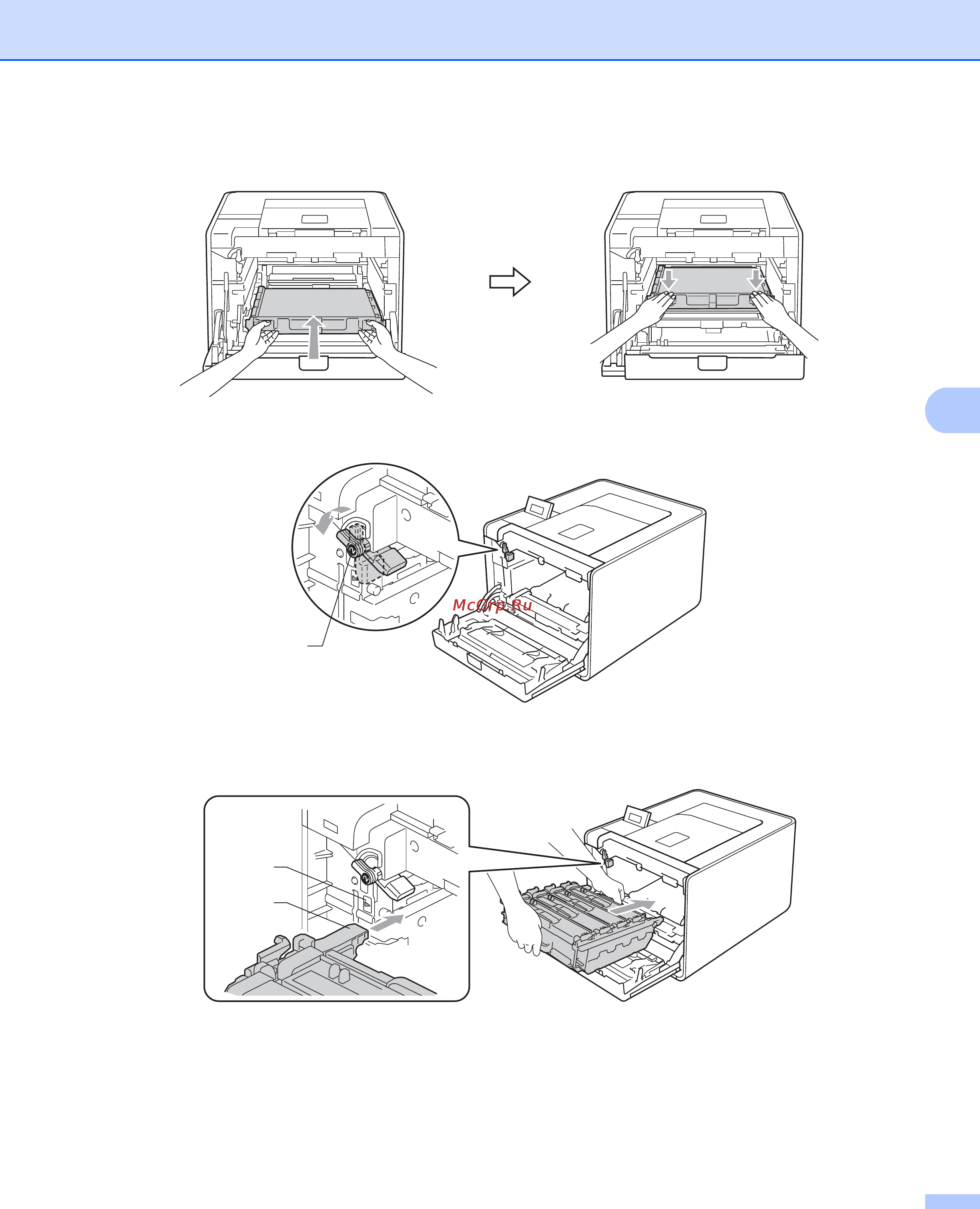

h Задвиньте ленточный картридж обратно в аппарат. Убедитесь, что ленточный картридж
установлен ровно, и надежно закреплен на месте.
i Убедитесь, что зеленый рычаг блокировки (1) находится в открытом положении, как показано на
рисунке.
j Совместите направляющие края (2) фотобарабана с отметками c (1) с обеих сторон аппарата, а
затем вставьте фотобарабан в аппарат до упора, пока он не остановится рядом с зеленым
рычагом блокировки.
1
1
2
