Регулярное техническое обслуживание
123
5

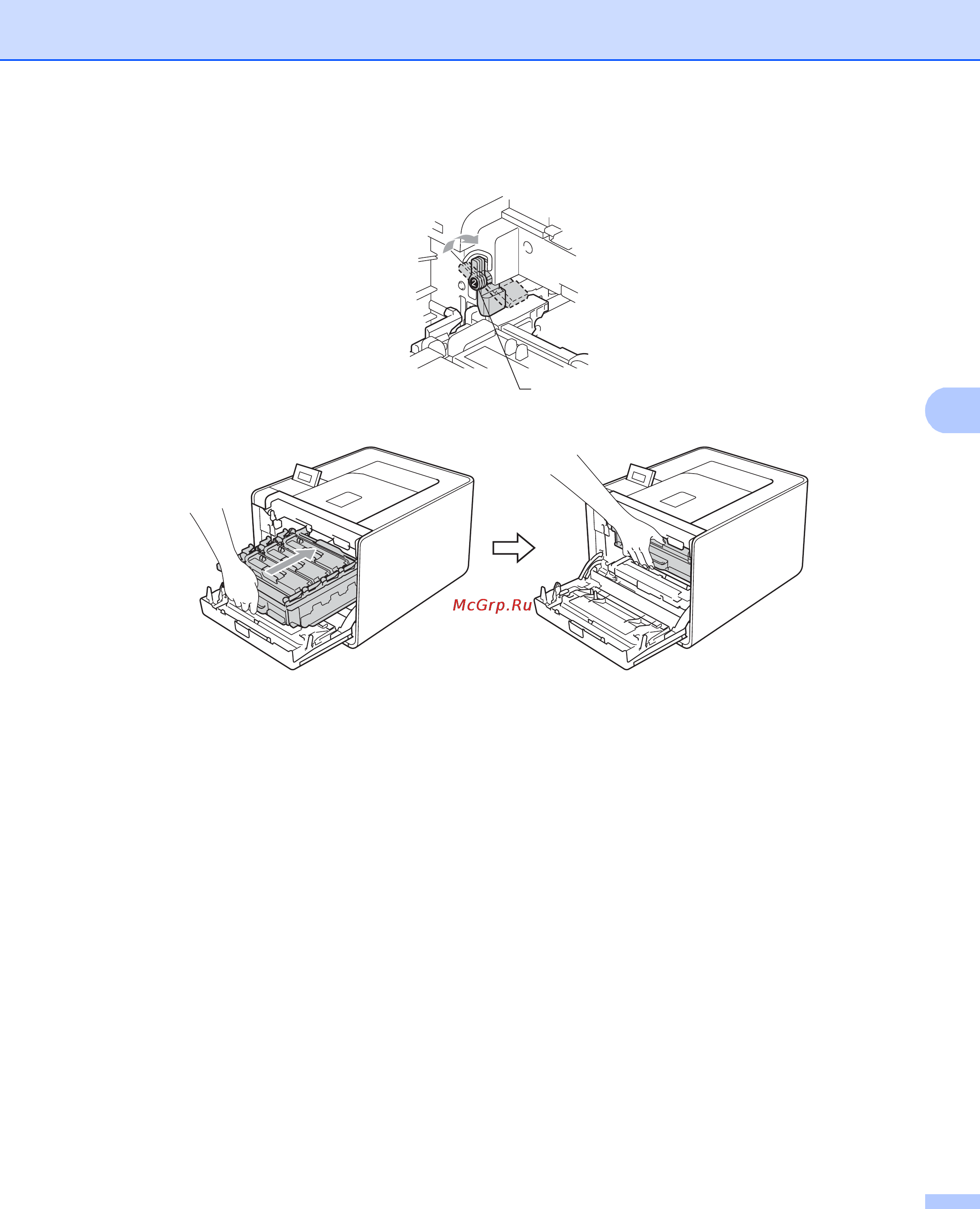

k Поверните зеленый рычаг блокировки по часовой стрелке (1), чтобы установить его в закрытое
положение.
l Вставьте фотобарабан до упора.
m Закройте переднюю крышку аппарата.
1
