Регулярное техническое обслуживание
118
5

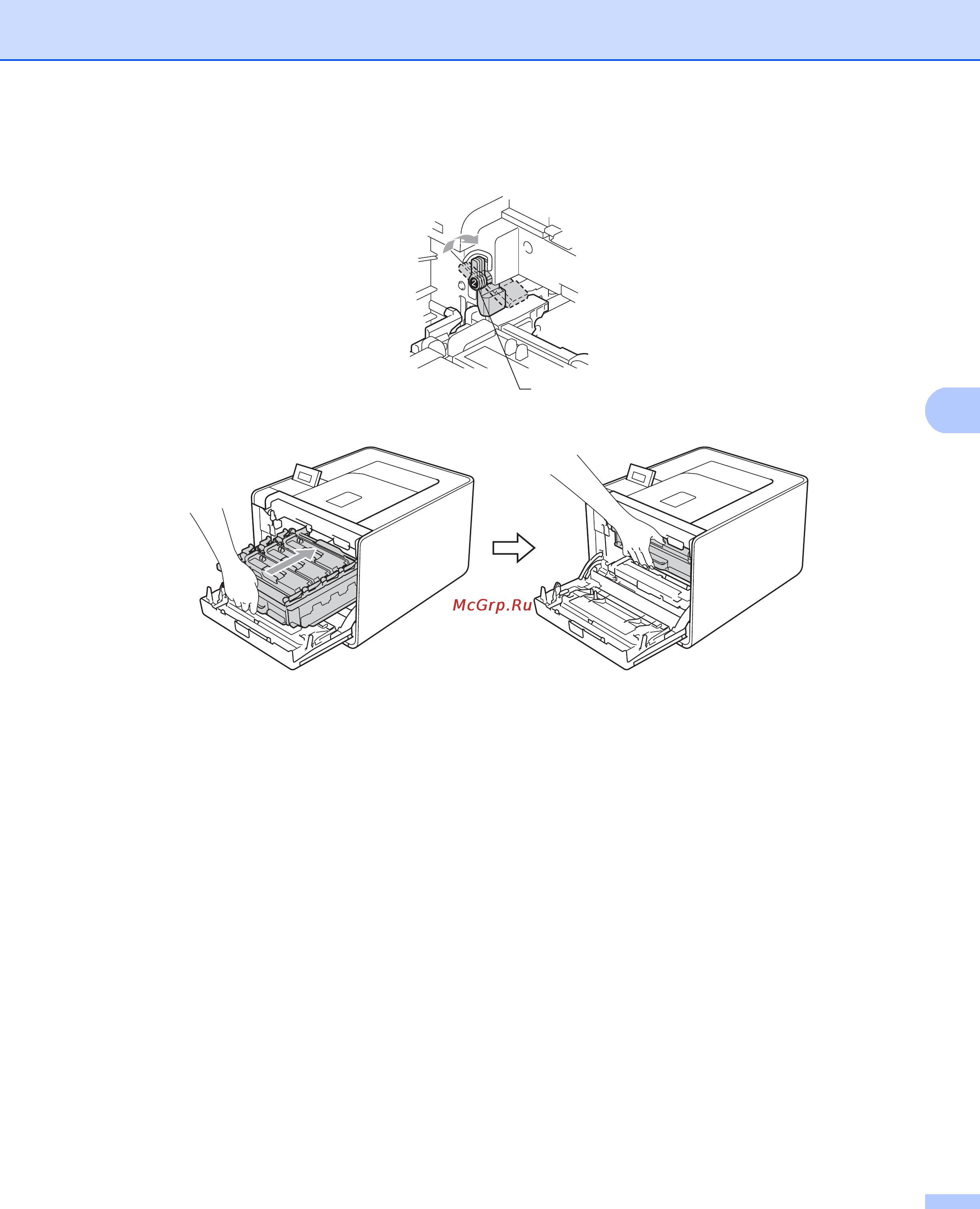

h Поверните зеленый рычаг блокировки по часовой стрелке (1), чтобы установить его в закрытое
положение.
i Вставьте фотобарабан до упора.
j Закройте переднюю крышку аппарата.
При замене ленточного картриджа на новый необходимо сбросить показания счетчика, выполнив
указанные ниже действия.
a С помощью + или - выберите Инф. об уст-ве. Нажмите кнопку OK.
b С помощью + или - выберите Обнул.счёт.рес.. Нажмите кнопку OK.
c С помощью + или - выберите Ленточ. картридж. Нажмите кнопку OK.
d Нажмите кнопку +, чтобы обнулить счетчик ленточного картриджа.
