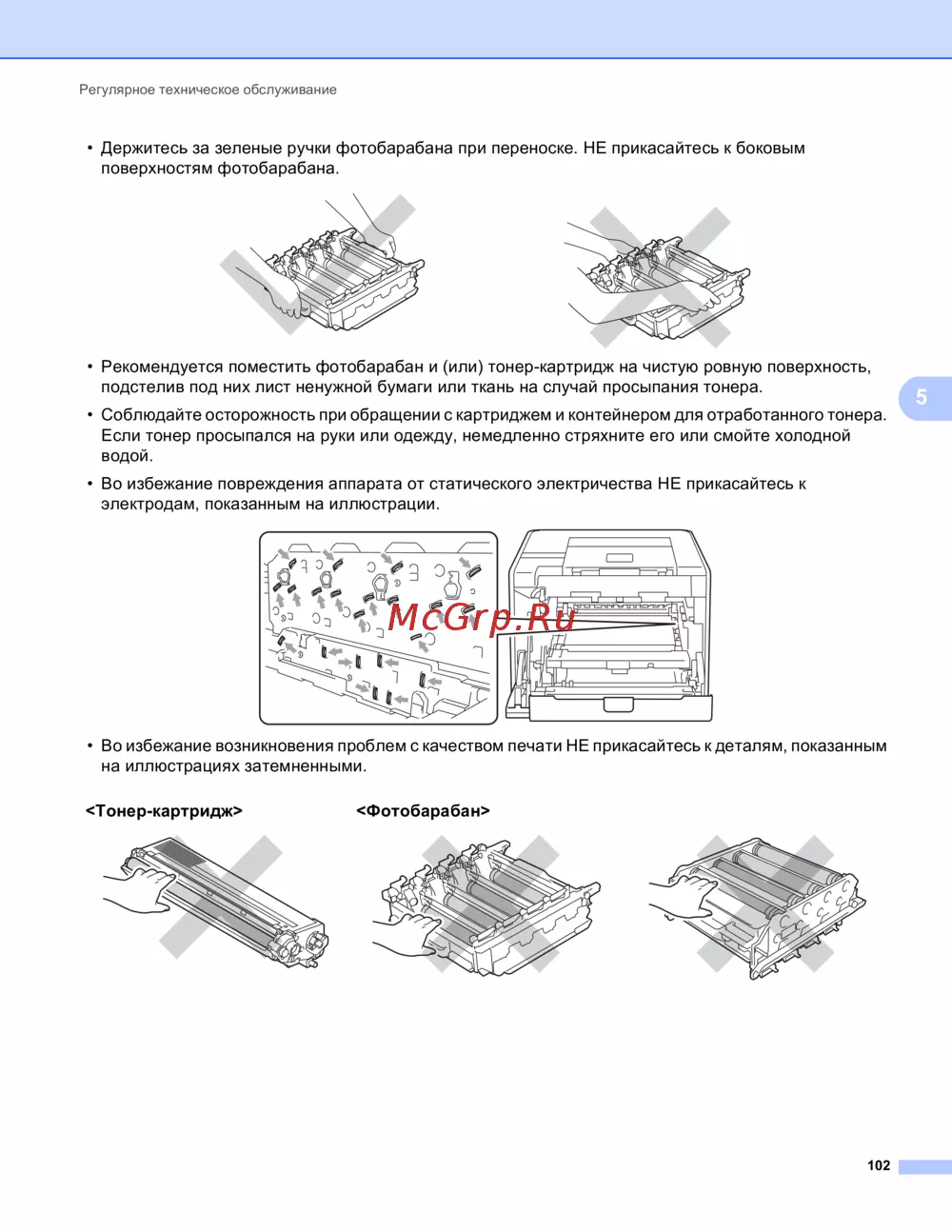

Регулярное техническое обслуживание
102
5

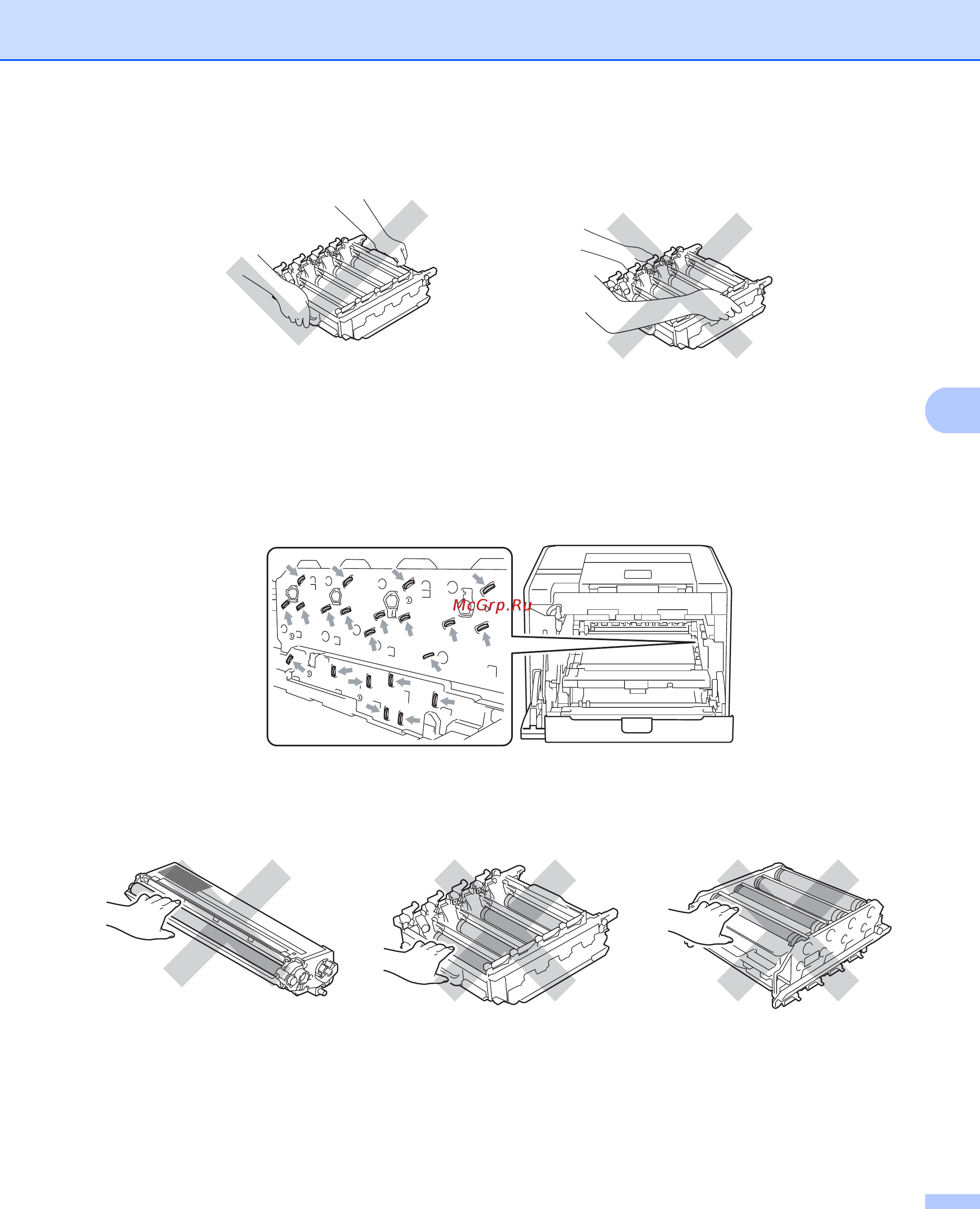

• Держитесь за зеленые ручки фотобарабана при переноске. НЕ прикасайтесь к боковым
поверхностям фотобарабана.
• Рекомендуется поместить фотобарабан и (или) тонер-картридж на чистую ровную поверхность,
подстелив под них лист ненужной бумаги или ткань на случай просыпания тонера.
• Соблюдайте осторожность при обращении с картриджем и контейнером для отработанного тонера.
Если тонер просыпался на руки или одежду, немедленно стряхните его или смойте холодной
водой.
• Во
избежание повреждения аппарата от статического электричества НЕ прикасайтесь к
электродам, показанным на иллюстрации.
• Во избежание возникновения проблем с качеством печати НЕ прикасайтесь к деталям, показанным
на иллюстрациях затемненными.
<Тонер-картридж><Фотобарабан>
