Регулярное техническое обслуживание
142
5

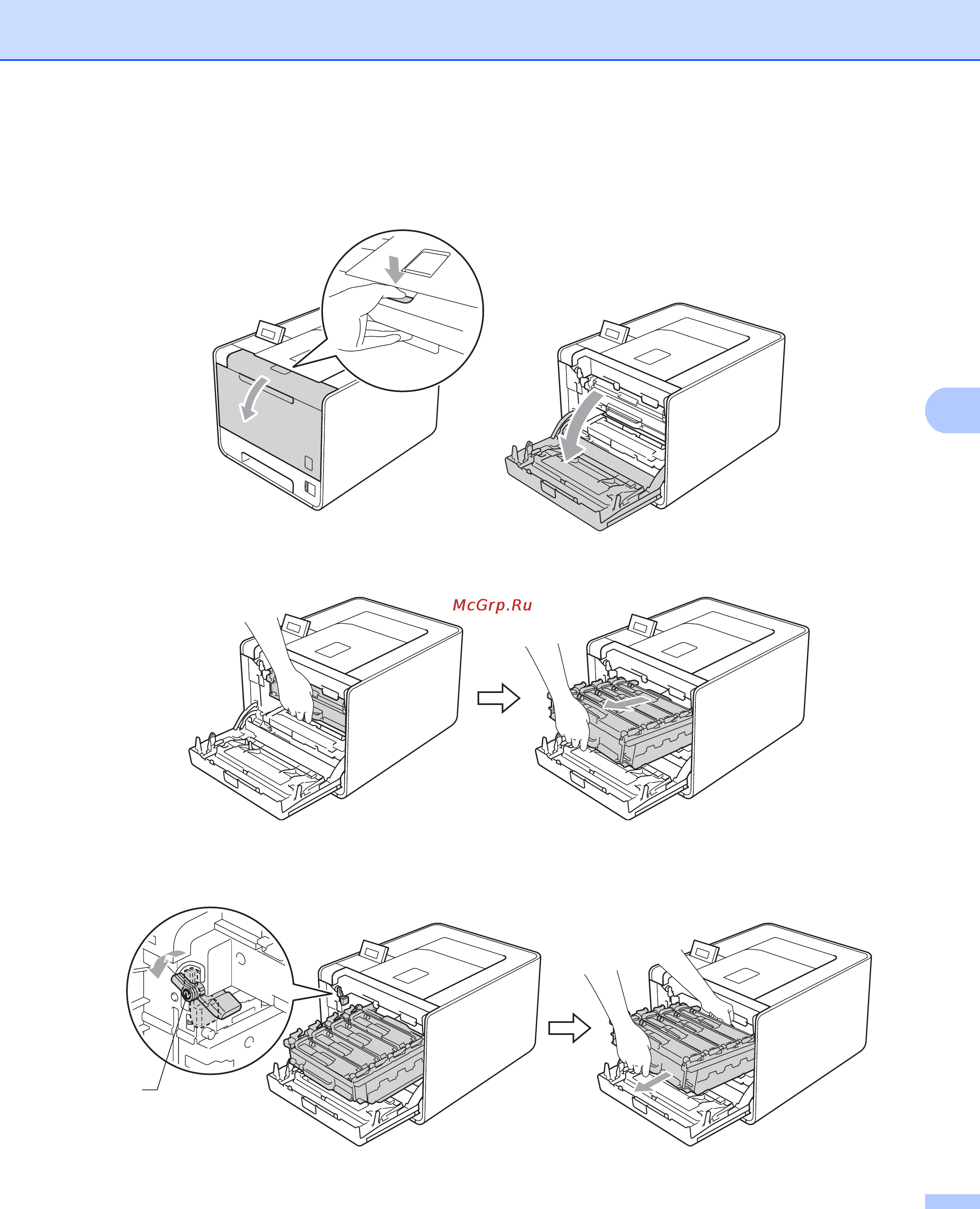

a Выключите аппарат, пользуясь выключателем электропитания. Отсоедините все интерфейсные
кабели, затем отсоедините кабель питания.
b Нажмите кнопку освобождения передней крышки и откройте крышку.
c Возьмитесь за зеленую ручку фотобарабана. Тяните фотобарабан за ручку, пока он не
остановится.
d Поверните зеленый рычаг блокировки (1) в левой части аппарата против часовой стрелки, чтобы
открыть его. Взявшись за зеленые ручки фотобарабана, поднимите его переднюю часть и
извлеките фотобарабан из аппарата.
1
