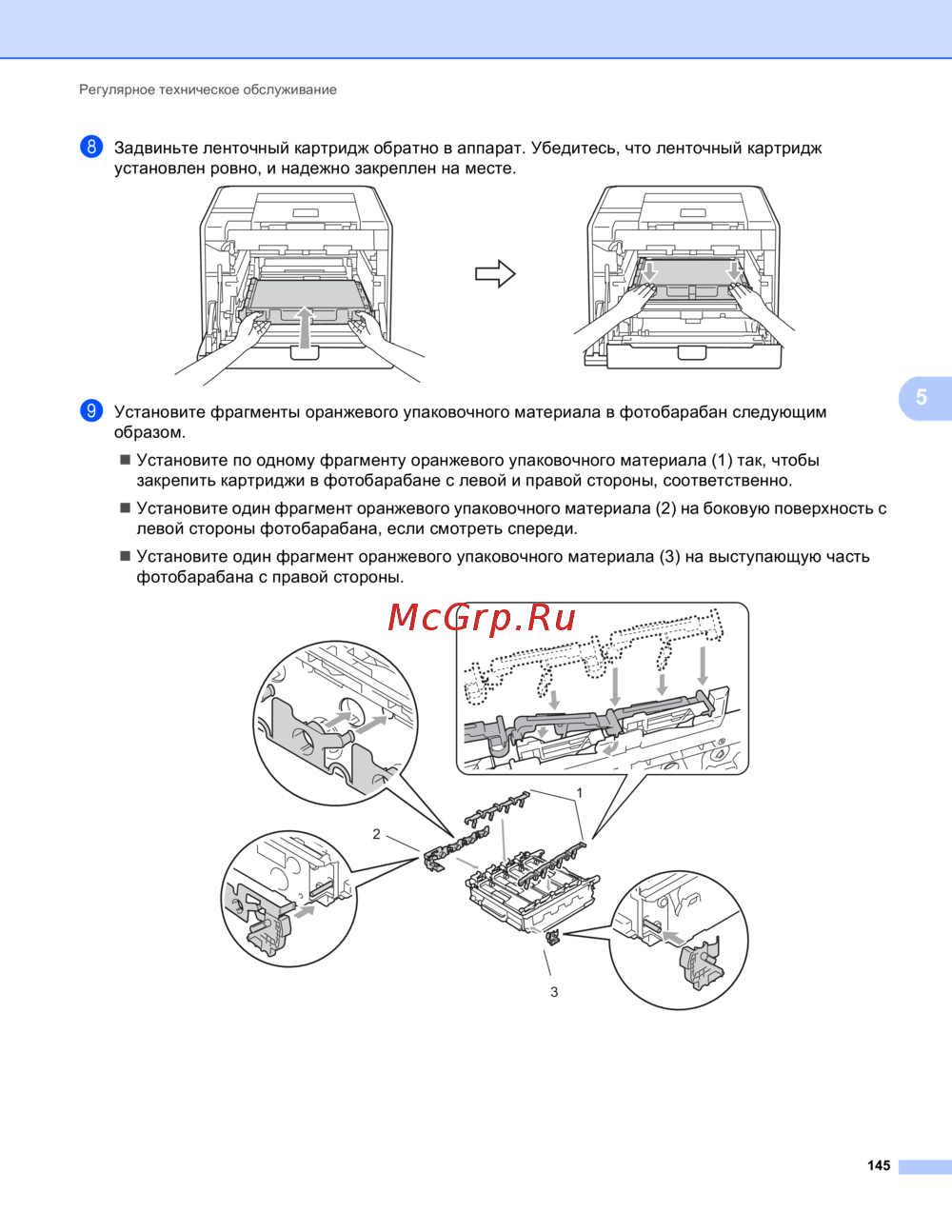

Регулярное техническое обслуживание
145
5

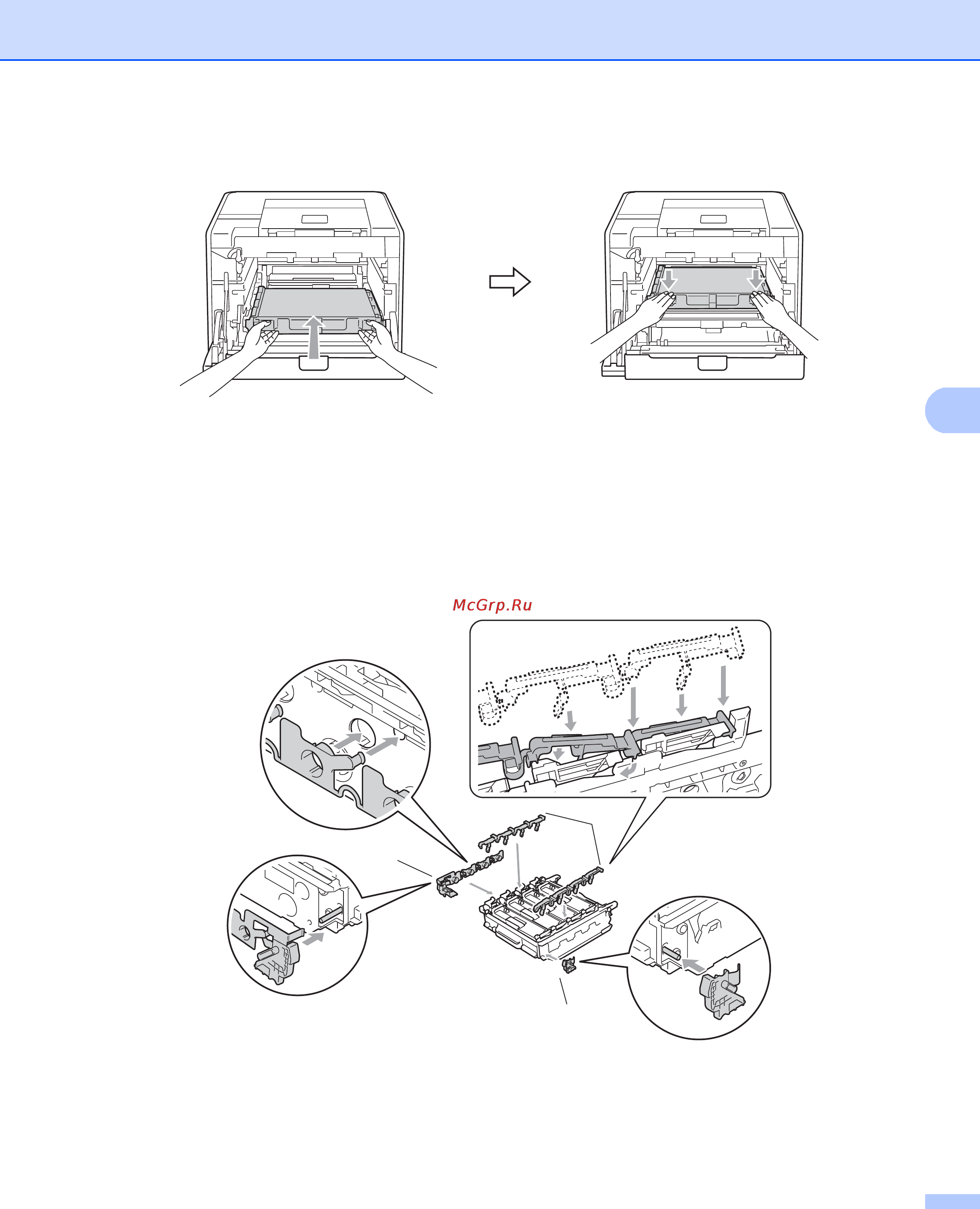

h Задвиньте ленточный картридж обратно в аппарат. Убедитесь, что ленточный картридж
установлен ровно, и надежно закреплен на месте.
i Установите фрагменты оранжевого упаковочного материала в фотобарабан следующим
образом.
Установите по одному фрагменту оранжевого упаковочного материала (1) так, чтобы
закрепить картриджи в фотобарабане с левой и правой стороны, соответственно.
Установите один фрагмент оранжевого упаковочного материала (2) на боковую поверхность с
левой стороны фотобарабана, если смотреть спереди.
Установите один фрагмент оранжевого упаковочного
материала (3) на выступающую часть
фотобарабана с правой стороны.
1
2
3
