Устранение неисправностей
158
6

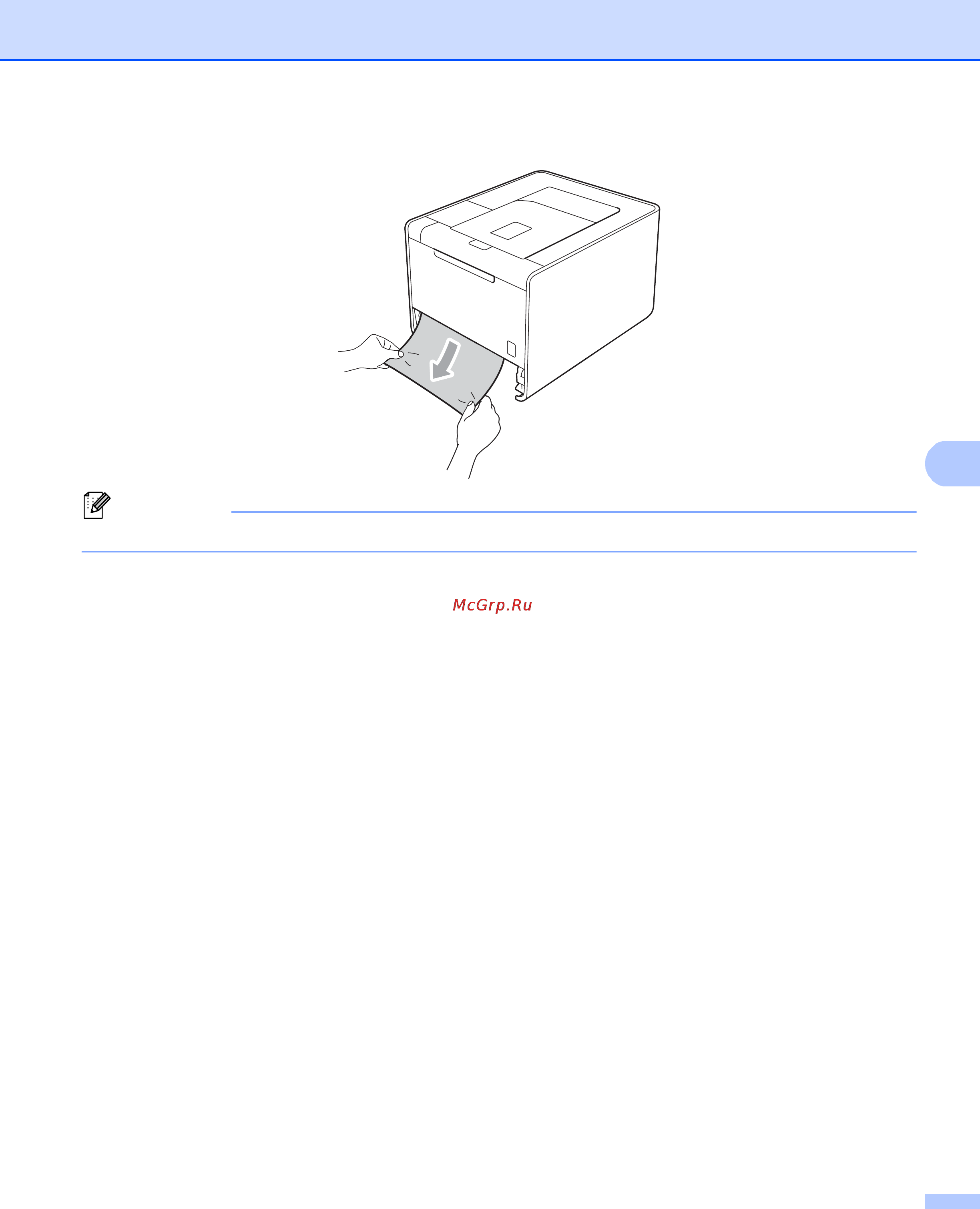

b Двумя руками медленно вытяните замятую бумагу.
Примечание
Удалить бумагу проще, если вытягивать ее вниз.
c Убедитесь в том, что высота стопки бумаги не превышает отметки максимального уровня (bbb).
Удерживая нажатым зеленый рычаг отпускания направляющей для бумаги, передвиньте
направляющие в соответствии с форматом бумаги. Убедитесь в том, что все направляющие
плотно сидят в пазах.
d Задвиньте лоток для бумаги на место до упора.
