Устранение неисправностей
161
6

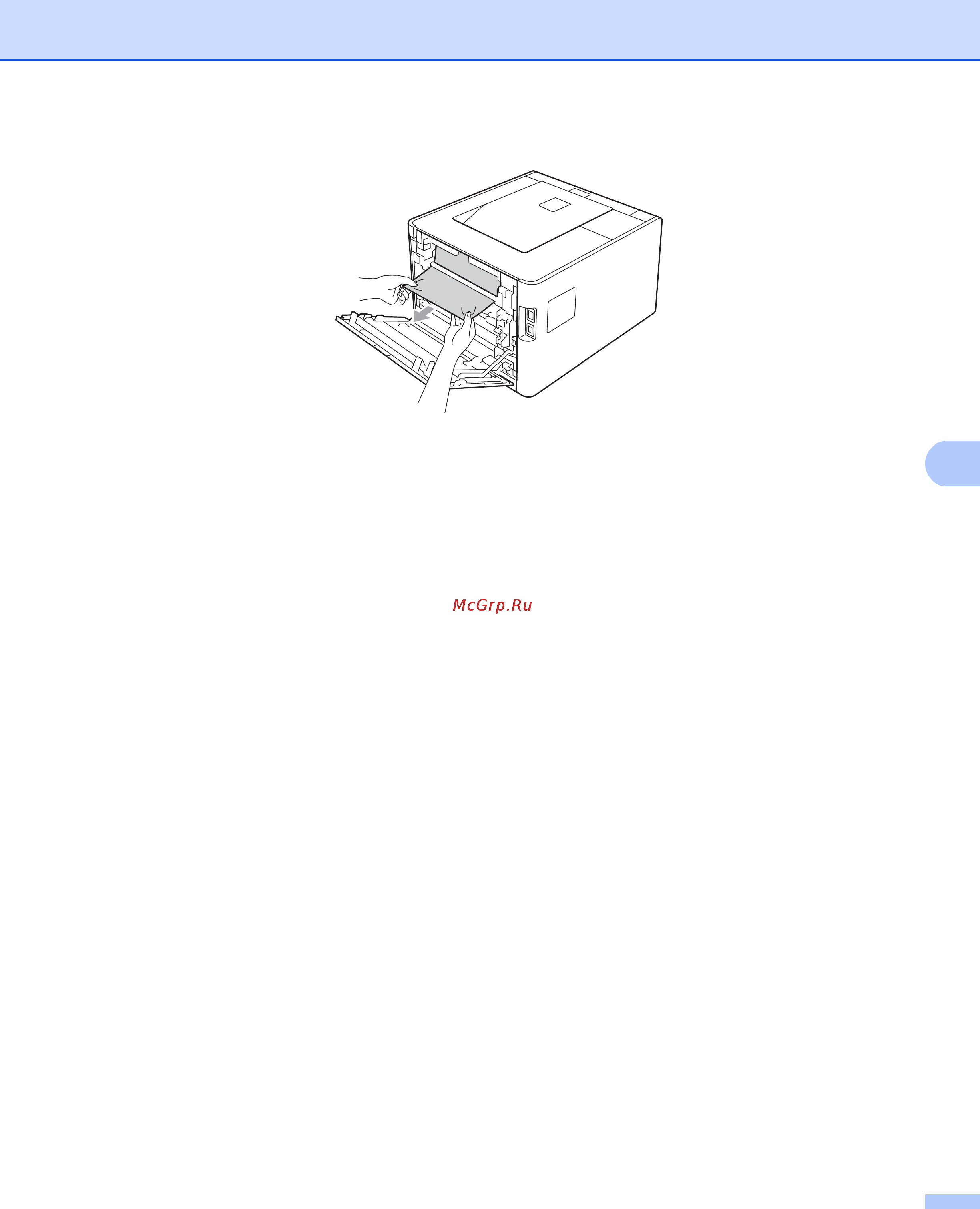

e Медленно вытяните замятую бумагу.
f Полностью закройте заднюю крышку.
g Снова установите лоток для бумаги в устройство.
