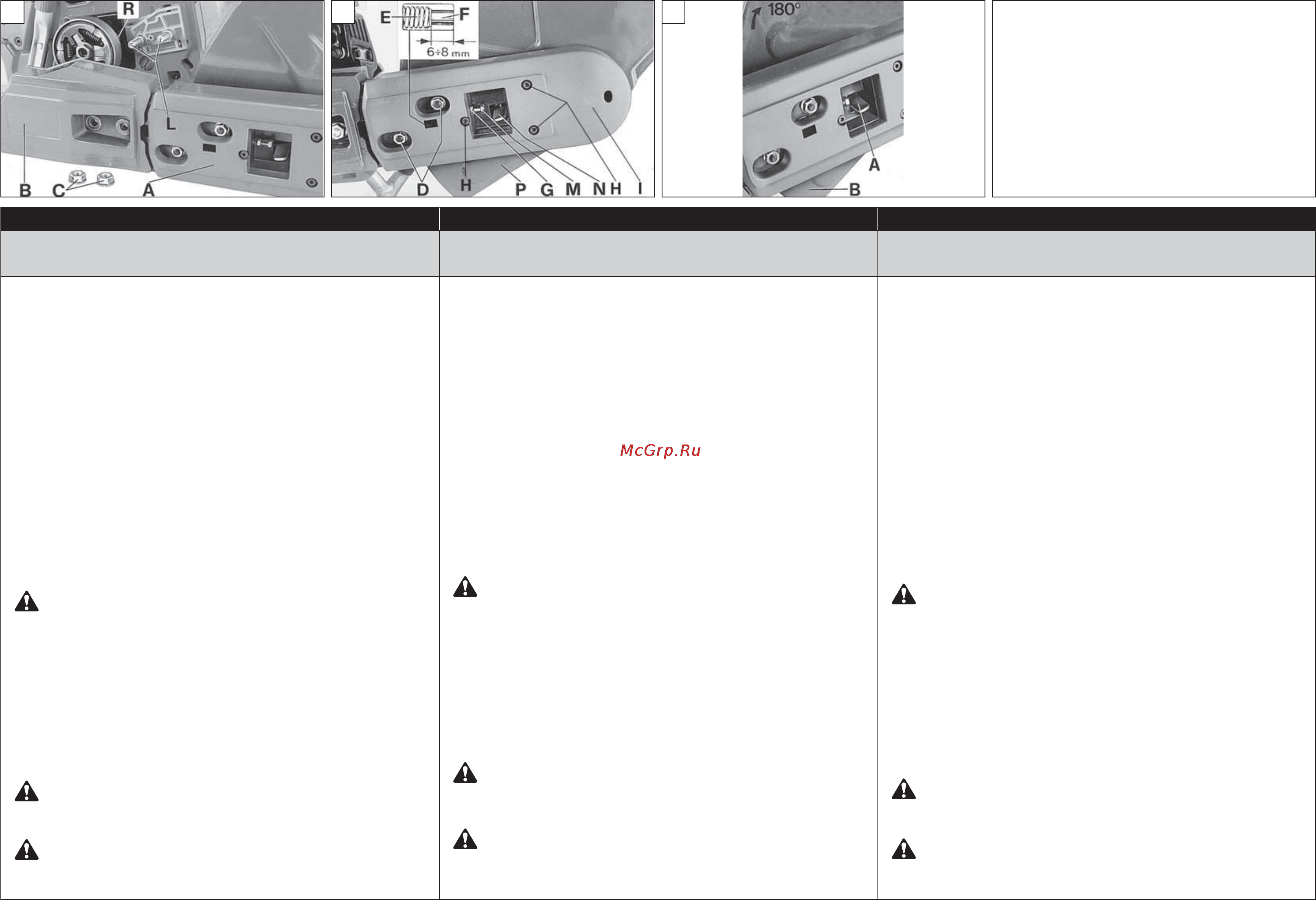

MONTAGEM BRAÇO 16” ΣΥΝΑΡΜΟΛΟΓΗΣΗ 16” 16” KOLUN MONTAJI
O braço de 16” pode ser montado exclusivamente numa máquina
de cilindrada equivalente a 80,7 cm
3
.
MONTAGEM DO BRAÇO REVERSÍVEL 16”
Monte o braço (A - B, Fig. 1) na própria sede nos parafusos sem -
fim e a correia trapezoidal na polia motriz (R).
Fixe o braço (A - B Fig. 1) mediante as porcas (C). -
REGISTAR A TENSÃO DA CORREIA
Solte as porcas (D, Fig. 2) no cárter que cobre a correia. Aperte o
parafuso (M), para carregar a mola (E), verificando que o pino (F)
saia da própria sede 6÷8 mm (Fig. 2). Bloqueie as porcas (D) de
fixação do cárter que cobre a correia e a porca (G) de fixação do
parafuso (M).
Controle cada 3-4 horas de trabalho a tensão da correia. A
registação é feita automaticamente, sendo suficiente soltar as duas
porcas (D) e sem intervir no parafuso (M).
Só quando o pino (F) tiver voltando em sua sede e a mola não tiver
mais força, será preciso restabelecer a carga automática repetindo
todas as operações de registação acima mencionadas.
ATENÇÃO - Controle a tensão da correia diariamente.
ROTAÇÃO DO BRAÇO REVERSÍVEL 16” (Fig. 1-2)
Retire os dois parafusos (H) para desmontar a cobertura da -
correia (I) do braço.
Desaperte o parafuso tensor da correia (M). -
Retire as duas porcas (D) para libertar o braço (B) da cobertura -
(A) e rode o braço na cobertura a 180°.
Volte a montar a cobertura (A) e o braço (B) e monte novamente -
a cobertura da correia (G).
Prima a alavanca (N) e rode a protecção do disco a 180° até -
obter a posição correcta (Fig. 3).
ATENÇÃO! - Se utiliza-se um disco diamantado, quando se
efectua a rotação do braço, é preciso efectuar também a
rotação do disco de 180˚.
ATENÇÃO - A protecção do disco deve ser colocada de
modo que as faíscas e as escórias do material cortado não
possam atingir o operador.
Ο βραχίονας 16” μπορεί να τοποθετηθεί αποκλειστικά και μόνο σε
μηχανήματα με κυβισμό 80,7 cm
3
.
MONTARISMA ANTISTREPTOMENOU MPRATSOU 16”
Μονταρετε το μπρατσο (Α−Β,εικ.1) στην ακριβη θεση του επανω στα -
σταθερα μπουλονια (L) και τον τραπεζοειδη ιμαντα, στον κινητηριο
τροχαλια (R).
Στερεωστε το μπρατσο (Α−Β,εικ.1) διαμεσου των παξιμαδιων ( - C).
RUQMISH ENTASEWS IMANTA
Ξεσφυξτε τα παξιμαδια (D,εικ.2) επανω στο καρτερ του ιμαντα. Βιδωστε
την βιδα (Μ) για την φορτιση του ελατηριου (Ε) διαποιστωνοντας οτι
ο πειρος (F) ειναι εκτος εδρας 6 ÷ 8 mm (εικ. 2). Σταθεροποιειστε τα
παξιμαδια (D), Σταθεροποιειστε το καρτερ του ιμαντα και το παξιμαδι
(G) του στερεωτη της βιδας (Μ). Ελεγχετε καθε 3−4 ωρες εργασιας την
ενταση του ιμαντα. Το ρυθμισμα γινεται αυτοματα, μονο ξεσφιγκοντας
τα παξιμαδια (D) και χωρις επεμβαση επι της βιδας (Μ).
Μονον οταν ο στερεωτης (F) επανελθει στην αρχικη του θεση και το
ελατηριο δεν εχει πια δυναμη, ειναι απαραιτητη η αποκατασταση
της αυτοματης φορτισης, επαναλαμβανοντας ολες τις ενεργειες που
προαναφεραμε.
PROSOCH - Elegcete kaqhmerina thn entash tou imanta.
ΠΕΡΙΣΤΡΟΦΗ ΑΝΑΣΤΡΕΦΟΜΕΝΟΥ ΒΡΑΧΙΟΝΑ 16” (Εικ. 1-2)
Αφαιρέστε τις δύο βίδες (H) για να βγάλετε το προστατευτικό -
κάλυμμα του ιμάντα (I) του βραχίονα.
Ξεβιδώστε τη βίδα του τεντωτήρα ιμάντα (M). -
Αφαιρέστε τα δύο παξιμάδια (D) για να απασφαλίσετε το βραχίονα -
(B) από το προστατευτικό (A) και περιστρέψτε το βραχίονα στο
προστατευτικό κατά 180°.
Τοποθετήστε ξανά το προστατευτικό (A) και το βραχίονα (B) και, στη -
συνέχεια, το προστατευτικό κάλυμμα του ιμάντα (Ι).
Πατήστε το λεβιέ (N) και περιστρέψτε το προστατευτικό του δίσκου -
κατά 180° μέχρι να επιτευχθεί η σωστή θέση (εικ. 3).
ΠΡΟΣΟΧΗ - Εαν χρησιμοποιειτε διαμαντενιο δισκο, οταν
πραγματοποιειται η περιστροφη του μπρατσου, ειναι
απαραιτητο να πραγματοποιειται επισης και η περιστροφη
του δισκου σε 180°.
ΠΡΟΣΟΧΗ - Το καρτερ του δισκου πρεπει να τοποθετηθει με
τροπο ουτως ωστε οι σπινθηρες και τα υπολειμματα του
υλικου που κοβετε να μην πεταγοντε στο ατομο που χειριζετε
το εργαλειο.
16” kol yalnızca 80.7 cm
3
'e eşit silindirli makine üzerine monte
edilebilir.
16” TERS ÇEVRİLEBİLİR KOLUN MONTAJI
Kolu (A-B, Şek. 1) saplamaların üzerindeki yuvasına (L) ve trapez -
kayışı tahrik kasnağına (R) monte edin.
Kolu (A-B, Şek. 1) somunlar (C) vasıtasıyla sabitleyin. -
KAYIŞ GERGİNLİĞİNİ AYARLAMA
Kayış korumasının üzerindeki somunları (D, Şek. 2) gevşetin.
Yayı (E) yüklemek için vidayı (M) sıkıştırın, pimin (F) yuvasından
6 - 8 mm dışarı çıktığını kontrol edin (Şek. 2). Kayış koruma karteri
sabitleme somunlarını (D) ve vida (M) stop somununu (G) kilitleyin.
Her 3-4 çalışma saatinde bir kayış gerginliğini kontrol edin. Ayar,
yalnızca iki somun (D) gevşetilerek ve vida (M) kurcalanmaksızın
otomatik olarak gerçekleştirilir.
Sadece stop (F) yuvasına geri girdiğinde ve yayda güç
kalmadığında, yukarıda açıklanan işlemlerin tümü tekrarlanarak
otomatik yüklemenin yenilenmesi gerekmektedir.
DİKKAT - Kayış gerginliğini günlük olarak kontrol edin.
16” TERS ÇEVRİLEBİLİR KOL DÖNÜŞÜ (Şek. 1-2)
Kolun kayış koruması karterini (I) sökmek için iki vidayı (H) -
çıkarın.
Kayış gergisinin vidasını (M) gevşetin. -
İki vidayı (D) çıkarıp, kolu (B) karterden (A) kurtarın ve kolu -
karterin üzerinde 180° döndürün.
Karteri (A) ve kolu (B) geri birleştirin ve kayış koruması karterini -
(I) geri takın.
Kola (N) basın ve disk korumasını doğru konuma ulaşılıncaya -
kadar 180° döndürün (Şek. 3).
DİKKAT - Elmaslı disk kullanılması halinde, kol
döndürüldüğünde diskin de 180° döndürülmesi
gerekmektedir.
DİKKAT - Kıvılcımların ve kesilen malzemelerin
döküntülerinin operatöre gelmemesi için disk koruması
yerleştirilmelidir.
