![Efco ТТ183 16" [22/72] Montagem συναρμολογηση montaj](/img/pdf.png)
Efco ТТ183 16" [22/72] Montagem συναρμολογηση montaj
94
9101112
Português Ελληνικα Türkçe
MONTAGEM ΣΥΝΑΡΜΟΛΟΓΗΣΗ MONTAJ
MANTENHA TODOS OS PROTETORES NO LUGAR.
ATIENÇÃO - Desligue sempre o motor antes de trocar
o disco. Respeite sempre o sentido de rotaqáo, as
instruq6es e as advertências anotadas no disco.
Antes de montar a lâmina, o braços, os flanges e
parafuso deverão ser inspecionados para ver se
existem sinais de desgaste e/ou dano. O parafuso do
eixo da lâmina deverá ser inspecionado para
estabelecer a devida tensão.
ATENÇÃO: antes de montar o disco de corte, controle
que a velocidade operativa máxima do disco
(imprimida no mesmo) seja malor ou igual à
velocidada do mandril da máquina de corte
(etiqueta posta na protecção do disco).

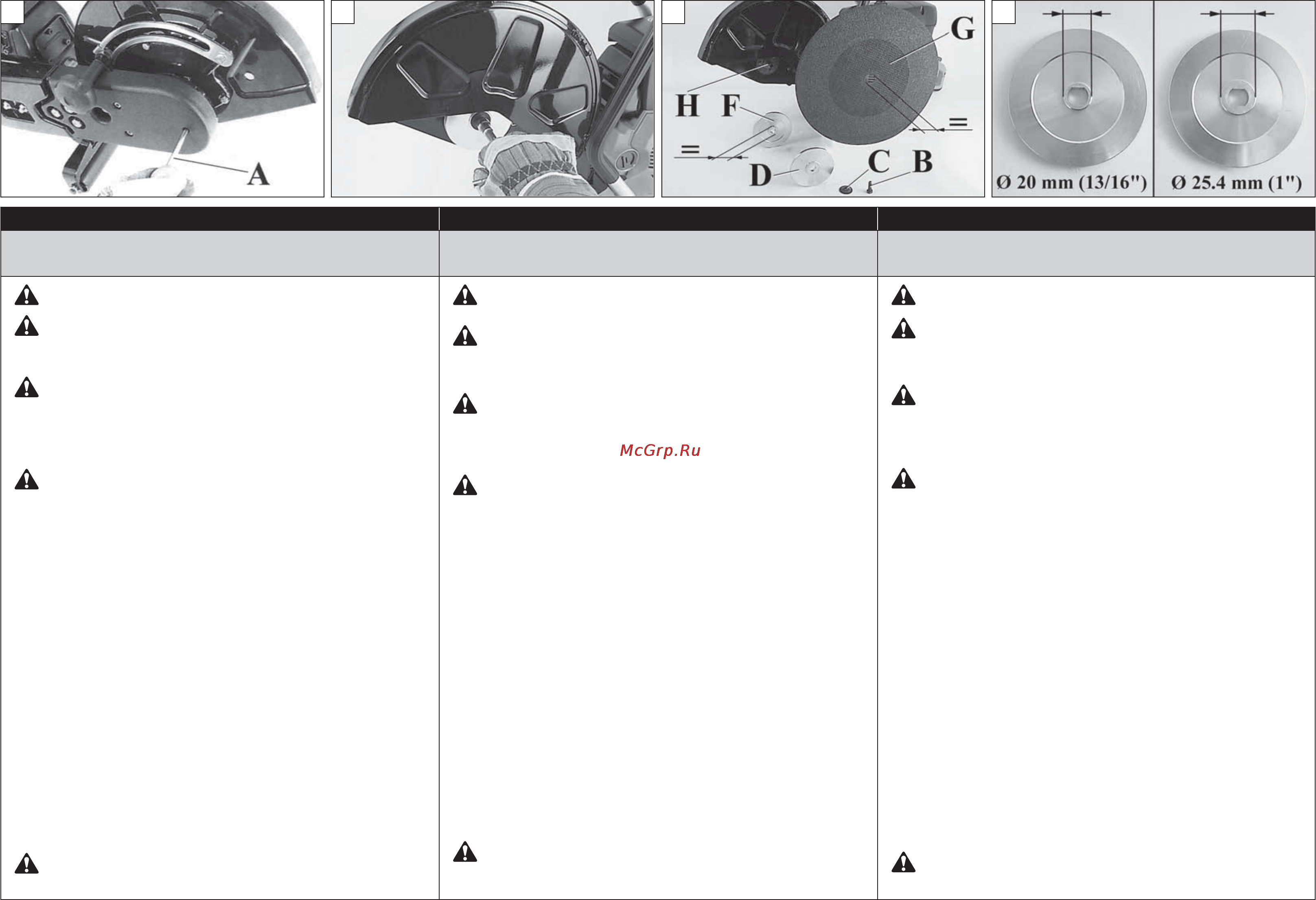

MONTAGEM DO DISCO
Insira o pino (A, Fig. 9) de dotagáo, no furo apropriado, -
para bloquear a polia e soltar o parafuso com porca
(Fig.10).
Tire o parafuso com porca (B, Fig. 11), a arruela (C), a -
flange externa (D) e interna (F).
Limpe o disco e suas flanges antes da instalação. -
Escolha o lado a flange interna (Fig. 12) apropriada -
conforme o diámetro interno do disco (G, Fig. 11) a ser
utilizado (20-25.4 mm - 13/16 - 1 in).
Insira a flange interna (F, Fig. 11) no pino (H) do braço, -
coloque o disco (G) no centro da flange interna (F). Insira a
fiange externa (D) no pino (H) e fixe através da arruela (C)
e do o parafuso com porca (B).
Insira o pino em dotação (A, Fig.14) no furo apropriado -
para bloquear o disco e para permitir o aperto do parafuso
com porca com 2.5 Kgm (25 Nm).
NOTA: - O parafuso do eixo da lámina, e para o lado direito.
ATENÇÃO! No braço de 16” insira, em função do
diâmetro do disco a utilizar, o anel de centragem.
KRATHSTE OLOUS TOUS PROFULAKTHRES
STH QESH TOUS.
ΠΡΟΣΟΧΗ - Σβηστε το μοτερ πριν αλλαξετε τον
δισκο. Διατηρειτε παντοτε την κατευθυνση τφ
περιστροφης, οι οδηλιες και οι πληροδ αναφεροντε
επανω στον ιδιο τον δισκο.
Πριν εγκαταησετε τη λεπιδα: ο ξπαχιονας,
οιφφφλαντζες και το μπουλονι πρεπει να εχου
επιθεωρηθει για σημαδιας θορας η και ζημιας. Το
μπουλονι του αξονα της λεπιδας πρεπει να εχει
ελεγχθει για καταλληλη ταση.
ΠΡΟΣΟΧΗ - Πριν τοποθετησετε το δισκο κοπης
ζεζαιωθειτε οτι η μεγιστη ταχυτητα λειτουργιας του
δισκου (αναγραφεται πανω στο δισκο) ειναι
μεγαλυτερη η ιση με την ταχυτητα του τσοκ του
κοπτικου (ετικετα στον προφυλακτηρα δισκου).
MONTARISMA DISKOU
Ειοχωρειστε τον πειρο (Α, εικ. 9) παρεχομενο εκ του -
εργοστασειου στην ειδικη οπη, για να μπλοκαρει τον
τροχαλια και να ξεσφιξη το μπουλονι (εικ. 10).
Αφαιρεστε το μπουλονι (Β, εικ. 11), την ροδελα (C), την -
εξωτερικη φλαντζα (D) και την εσωτερικη (F).
Καθαριστε τον δισκο και τις φλαντζες του πριν απο την -
εγκατασταση.
Διαλεξτε την καταλληλη εσωτερικη φλαντζα (εικ. 12) -
των μηχανηματων αναλογα με την εσωτεπικη διαμετρο
του δισκου (G, εικ. 11) μου χρησιμοποιειτε (20-25.4 mm -
13/16" - 1 in).
Εισχωρειστε την εσωτερικη φλαντζα (F, - εικ. 11) στον
πειρο (Η) στο μπρατσο, κεντραρετε τον δισκο, (G) στην
εσωτερικη φλαντζα (F). Εισχωρειστε την εξωτερικη
φλαντζα (D) στον πειρο (Η) και στερεωστε δια μεσου της
ροδελας (C) και του μπουλοινιου (Β).
Εισχωρειστε του πειρο εφοδιασμου (Α, εικ. 14) στην ειδικη -
οπη λια να μπλοκαρετε τον δισκο και να επιτρεψετε το
σφιξημο του μπουλονιου σε 2,5 Kgm (25 Nm).
ΠΡΟΣΟΧΗ! Τοποθετήστε στο βραχίονα 16” το
δακτύλιο κεντραρίσματος ανάλογα με τη διάμετρο
του δίσκου που χρησιμοποιείται.
TÜM KARTERLERİ YERLERİNDE BIRAKIN.
DİKKAT - Diski değiştirmeden önce daima motoru
durdurun. Diskin üzerinde belirtilen dönüş yönüne,
talimatlara ve uyarılara daima uyun.
Diski takmadan önce kolda, flanşlarda ve cıvatada
hasar ve/veya aşınma belirtilerinin olmadığı kontrol
edilmelidir. Disk tablası şaft cıvatasının uygun
gerginlikte sıkıştırılmış olduğunu kontrol edin.
DİKKAT - Kesme diskini monte etmeden önce, diskin
maksimum çalışma hızının (diskin üzerinde
işaretlidir) gönyeli testerenin mil hızından (disk
korumasının üzerindeki etiket) yüksek veya buna
eşit olduğundan emin olun.
DİSKİN MONTAJI
Ürünle birlikte verilen pimi (A, Şek. 9) deliğine geçirerek -
kasnağı kilitleyin ve cıvatayı gevşetin (Şek. 10).
Cıvatayı (B, Şek. 11), rondelayı (C), harici flanşı (D) ve dahili -
flanşı (F) çıkarın.
Takmadan önce diski ve flanşlarını temizleyin. -
Dahili flanşın (Şek. 12) uygun tarafını kullanılacak diskin -
(G, Şek. 11) çapına göre seçin (20-25.4 mm - 13/16” - 1 inç).
Dahili flanşı (F, Şek. 11) kolun üzerindeki pime (H) geçirin, -
diski (G) dahili flanşın (F) üzerine ortalayın. Harici flanşı (D)
pime (H) geçirin ve rondela (C) ve cıvata (B) ile sabitleyin.
Ürünle birlikte verilen pimi (A, Şek. 14) deliğe geçirerek -
diski kilitleyin ve cıvatanın 2.5 Kgm (25 Nm) değerine
sıkıştırılmasını sağlayın.
NOT - disk tablası cıvatası sağa yönelimli vida dişine
sahiptir.
DİKKAT! Kullanılacak diske bağlı olarak, 16” kol
içerisine ortalayıcı halkayı yerleştirin.
