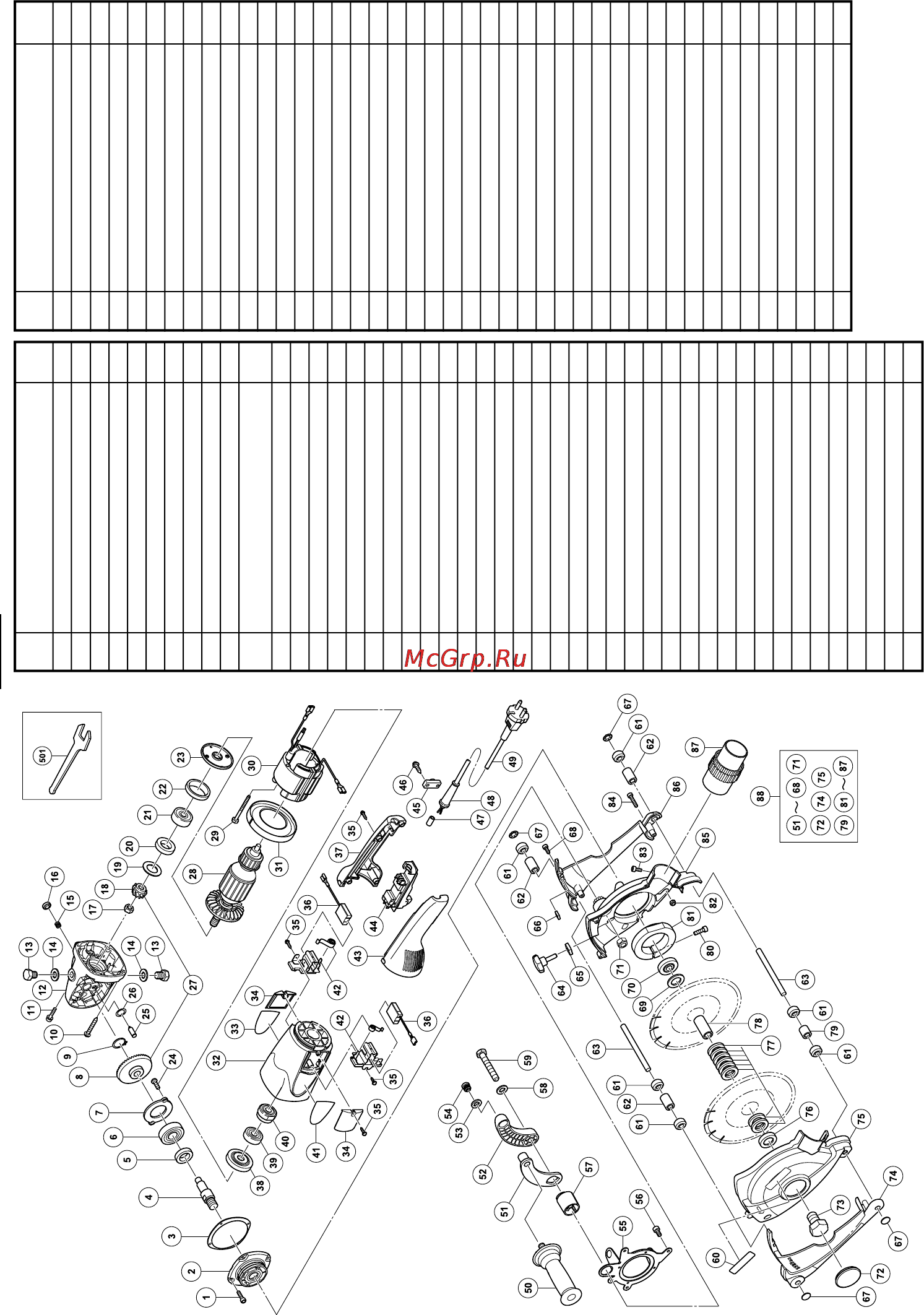

74
CM7MC
Item
No.
Part Name Q’TY
1
HEX. SOCKET HD. BOLT (W/FLANGE) M5
×
16
4
2 PACKING GLAND 1
3 SEAL PLATE 1
4 SPINDLE 1
5 FELT PACKING (B) 1
6 BALL BEARING 6302DDCMPS2L 1
7 BEARING COVER (B) 1
8 GEAR 1
9 RETAINING RING FOR D12 SHAFT 1
10
TAPPING SCREW (W/FLANGE) D5
×
3
4
11
SEAL LOCK HEX SOCKET BOLT(W/
SP.WASHER)M5×14
2
12 GEAR COVER ASS'Y 1
13 M14 SPECIAL BOLT 2
14 D14 NYLON WASHER 2
15 SPRING 1
16 PUSHING BUTTON 1
17 SPECIAL NUT M10 1
18 PINION 1
19 SEAL WASHER 1
20 FELT PACKING 1
21 BALL BEARING 6301DDCMPS2L 1
22 RUBBER RING (B) 1
23 BEARING COVER (A) 1
24 MACHINE SCREW M5×10 2
25 LOCK PIN 1
26 O-RING 1
27 GEAR AND PINION ASS'Y 1
28 ARMATURE ASS'Y 1
29 HEX. HD. TAPPING SCREW D5×75 2
30 STATOR 1
31 FAN GUIDE 1
32 HOUSING ASS'Y 1
33 NAME PLATE 1
34 BRUSH COVER 2
35
TAPPING SCREW (W/FLANGE) D4
×
16
8
36 CARBON BRUSH 2
37 HANDLE (B) 1
38 DUST SEAL 1
39 BALL BEARING 6000VVCMPS2L 1
40 BEARING BUSHING 1
41 HITACHI LABEL (B) 1
42 BRUSH HOLDER SET 2
43 HANDLE (A) 1
44
SWITCH (2P PILLAR TYPE) W/SAFETY LOCK
1
45 CORD CLIP 1
46
TAPPING SCREW (W/FLANGE) D4
×
16
2
Item
No.
Part Name Q’TY
47 TUBE (D) 2
48 CORD ARMOR 1
49 CORD 1
50 SIDE HANDLE FOR M14 1
51 HANDLE ARM (B) 1
52 HANDLE ARM (A) 1
53 D12 NYLON WASHER 1
54 HANDLE PLUG 1
55 GEAR BOX BRACKET 1
56 HEX SOCKET BOLT M5×12 4
57 HANDLE RATCHET 1
58 D12 BOLT WASHER 1
59 M12 BOLT 1
60 HITACHI LABEL (C) 1
61 ROLLER 6
62 ROLLER SPACER (30) 3
63 ROLLER SHAFT 2
64 KNOB BOLT 1
65 LOCK WASHER 1
66 M8 SQUARE NUT 1
67 SHAFT CAP 4
68 HEX SOCKET BOLT M4×12 1
69 BLADE SPACER (3) 1
70 WHEEL WASHER (A) 1
71 M12 NYLOC NUT 1
72 RUBBER GROMMET 1
73 M14 BOLT 1
74 DUST GUARD (A) 1
75 DUST COVER (A) 1
76 BLADE WASHER 1
77 BLADE SPACER (5) 8
78 DRIVE SHAFT 1
79 ROLLER SPACER (20) 1
80 HEX SOCKET BOLT M6×25 1
81 GEAR BOX CLAMP 1
82 M5 NYLOC NUT 4
83 HEX SOCKET BOLT M5×12 1
84 HEX SOCKET BOLT M4×20 6
85 DUST COVER (B) 1
86 DUST GUARD (B) 1
87 VACUUM COUPLING 1
88 DUST COVER ASS'Y 1
501 22MM WRENCH 1
11Back_CM7MR_EE 11/25/08, 21:4574
