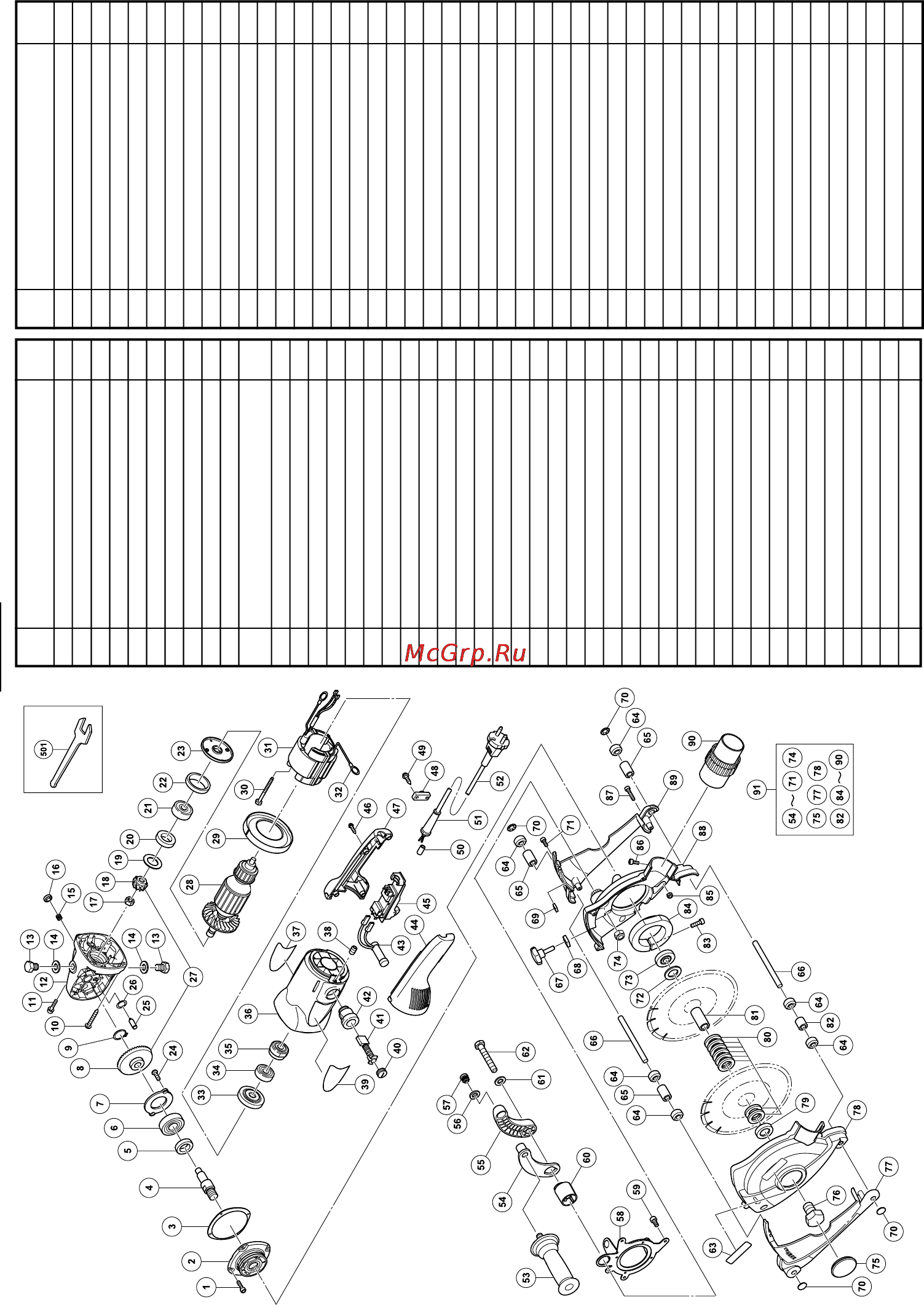

73
CM7MRU
Item
No.
Part Name Q’TY
1
HEX. SOCKET HD. BOLT (W/FLANGE) M5
×
16
4
2 PACKING GLAND 1
3 SEAL PLATE 1
4 SPINDLE 1
5 FELT PACKING (B) 1
6 BALL BEARING 6302VVCMPS2L 1
7 BEARING COVER (B) 1
8 GEAR 1
9 RETAINING RING FOR D12 SHAFT 1
10
TAPPING SCREW (W/FLANGE) D5
×
35
4
11
SEAL LOCK HEX SOCKET BOLT(W/
SP.WASHER) M5×14
2
12 GEAR COVER ASS'Y 1
13 M14 SPECIAL BOLT 2
14 D14 NYLON WASHER 2
15 SPRING 1
16 PUSHING BUTTON 1
17 SPECIAL NUT M10 1
18 PINION 1
19 SEAL WASHER 1
20 FELT PACKING 1
21 BALL BEARING 6301VVCMPS2L 1
22 RUBBER RING (B) 1
23 BEARING COVER (A) 1
24 MACHINE SCREW M5×10 2
25 LOCK PIN 1
26 O-RING 1
27 GEAR AND PINION ASS'Y 1
28 ARMATURE 1
29 FAN GUIDE 1
30 HEX. HD. TAPPING SCREW D5×60 2
31 STATOR ASS'Y 1
32 BRUSH TERMINAL 2
33 DUST SEAL 1
34 BALL BEARING 6000VVCMPS2L 1
35 BEARING BUSHING 1
36 HOUSING ASS'Y 1
37 HITACHI LABEL (A) 1
38 HEX. SOCKET SET SCREW M5×82
39 NP(EURO.A) (CM7MRU) 1
39 NP(EURO.A) (CM7MRU) 1
40 BRUSH CAP 2
41 CARBON BRUSH 2
42 BRUSH HOLDER 2
43 RESISTOR 1
44 HANDLE (A) 1
45 SWITCH 1
Item
No.
Part Name Q’TY
46
TAPPING SCREW (W/FLANGE) D4
×
16
4
47 HANDLE (B) 1
48 CORD CLIP 1
49
TAPPING SCREW (W/FLANGE) D4
×
16
2
50 TUBE (D) 2
51 CORD ARMOR 1
52 CORD 1
53 SIDE HANDLE FOR M14 1
54 HANDLE ARM (B) 1
55 HANDLE ARM (A) 1
56 D12 NYLON WASHER 1
57 HANDLE PLUG 1
58 GEAR BOX BRACKET 1
59 HEX SOCKET BOLT M5×12 4
60 HANDLE RATCHET 1
61 D12 BOLT WASHER 1
62 M12 BOLT 1
63 HITACHI LABEL (C) 1
64 ROLLER 6
65 ROLLER SPACER (30) 3
66 ROLLER SHAFT 2
67 KNOB BOLT 1
68 LOCK WASHER 1
69 M8 SQUARE NUT 1
70 SHAFT CAP 4
71 HEX SOCKET BOLT M4×12 1
72 BLADE SPACER (3) 1
73 WHEEL WASHER (A) 1
74 M12 NYLOC NUT 1
75 RUBBER GROMMET 1
76 M14 BOLT 1
77 DUST GUARD (A) 1
78 DUST COVER (A) 1
79 BLADE WASHER 1
80 BLADE SPACER (5) 8
81 DRIVE SHAFT 1
82 ROLLER SPACER (20) 1
83 HEX SOCKET BOLT M6×25 1
84 GEAR BOX CLAMP 1
85 M5 NYLOC NUT 4
86 HEX SOCKET BOLT M5×12 1
87 HEX SOCKET BOLT M4×20 6
88 DUST COVER (B) 1
89 DUST GUARD (B) 1
90 VACUUM COUPLING 1
91 DUST COVER ASS'Y 1
501 22MM WRENCH 1
