Singer 14T968DC [13/74] Подготовка к шитью
![Singer 14SH754 PRO FINISH [13/74] Подготовка к шитью](/views2/1307846/page13/bgd.png)
2
1
9
4
3
7
1
2
5
6
8
ON
OFF

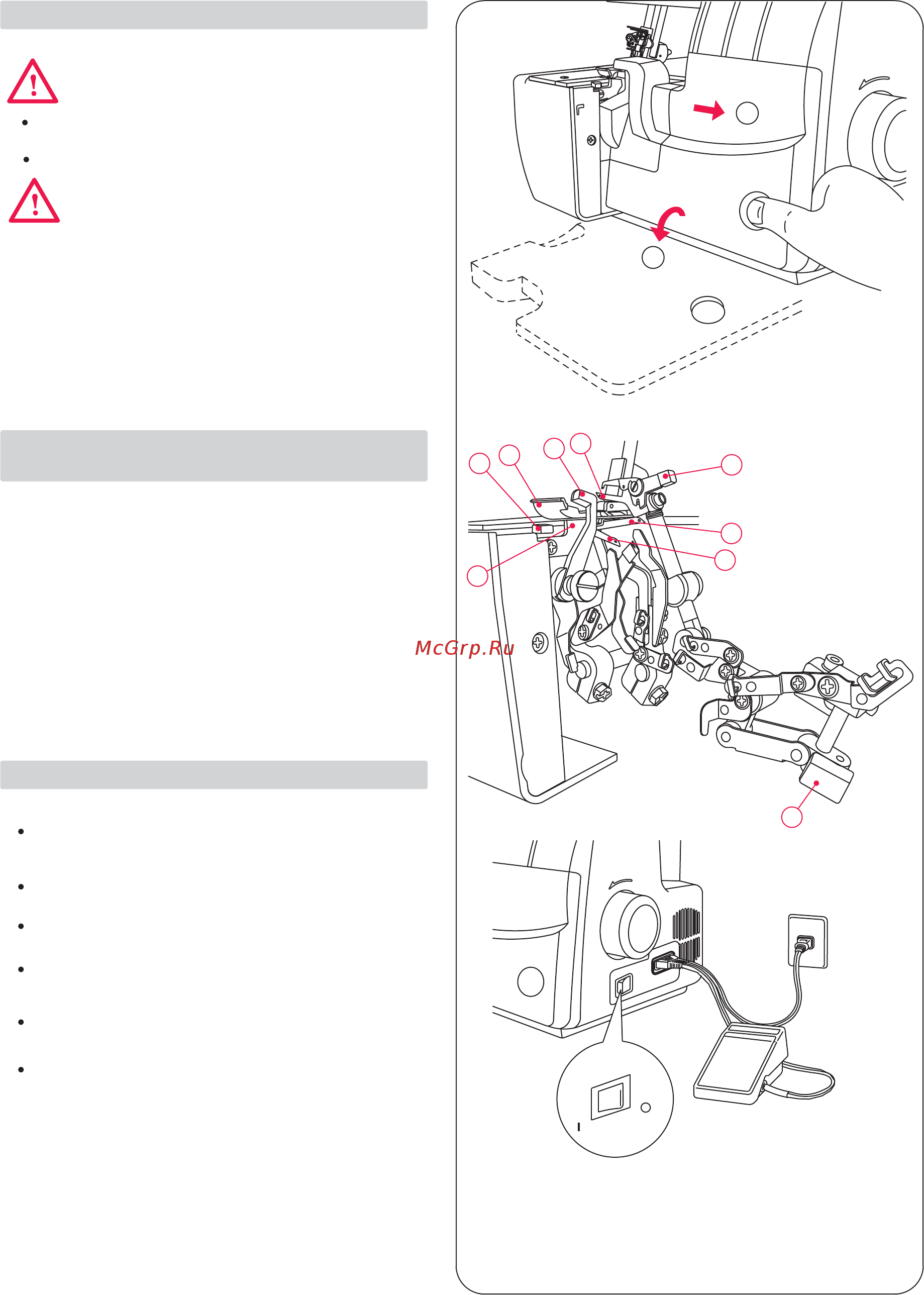

Убедитесь в том, что машина выключена.
Сдвиньте крышку отделения петлителей вправо.
Откройте крышку.
Перед началом шитья убедитесь в том,
что крышка отделения петлителей закрыта.
1. Верхний петлитель
2. Подвижный верхний нож
3. Лапка
4. Неподвижный нижний нож
5. Нижний петлитель
6. Цепной/распошивальный петлитель
7. Переключатель ролевой подрубки
8. Конвертер
9. Переключатель верхнего петлителя
Подсоедините электрический шнур к разъему в
машине.
Вставьте вилку в электрическую розетку.
Выключатель
питания:
Положение "l" - включен
Для включения машины и изменения скорости шитья
используйте педаль.
Чем сильнее вы нажмете на педаль, тем быстрее
машина будет шить.
Для остановки машины снимите ногу с педали.
Положение "O" - выключен
Используйте только подходящую педаль, которая
входит в комплект к машине.
(Педали типа 4C-316B предназначены для работы
только в США и Канаде)
12
Примечание: Машина не будет работать при
открытой крышке отделения петлителей.
8. ПОДГОТОВКА К ШИТЬЮ
6. ОТДЕЛЕНИЕ ПЕТЛИТЕЛЕЙ
7. ОСНОВНЫЕ ЭЛЕМЕНТЫ
ОТДЕЛЕНИЯ ПЕТЛИТЕЛЕЙ
Осторожно:
Осторожно:
ВНИМАНИЕ:
