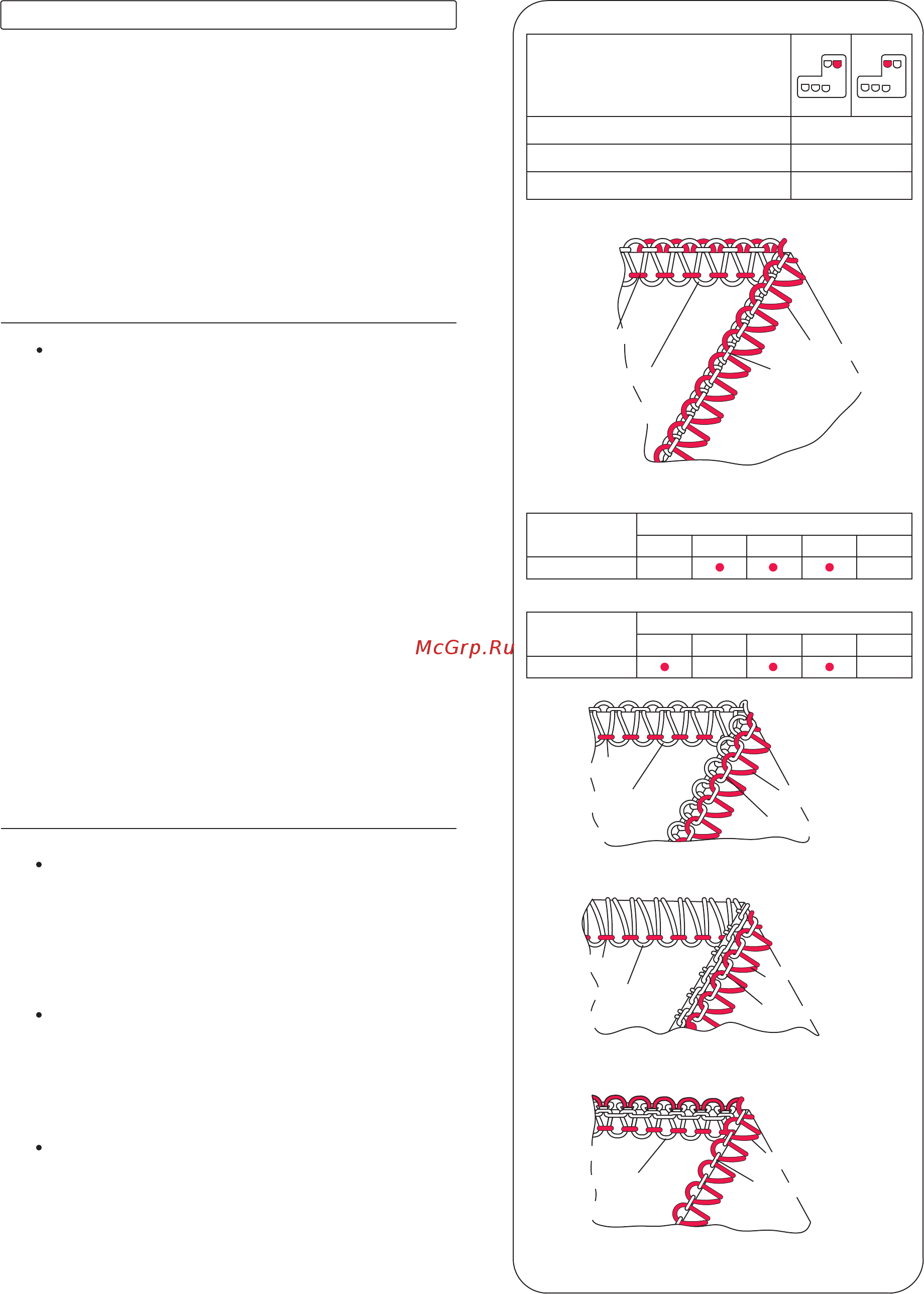

Singer 14T968DC [45/74] 3 ниточный шов flatlock
![Singer 14T968DC [45/74] 3 ниточный шов flatlock](/views2/1307846/page45/bg2d.png)
Нить иглы
Нить верхнего петлителя
Нить иглы
Нить верхнего петлителя
Лицевая сторона
Изнанка
Нить нижнего петлителя
Лицевая сторона
Изнанка
Нить иглы
Нить нижнего петлителя
Нить иглы
Ткань
Средняя
Нить иглы
Лицевая сторона
Нить верхнего петлителя
Нить нижнего петлителя
Нить иглы
Изнанка
Зелен. Красн. Коричн.
Регулятор натяжения
Оранж.
Синий
ДЛИНА СТЕЖКА
Нить верхнего петлителя
Нить иглы
ЯЗЫЧОК ШИРИНЫ ШВА
Лицевая сторона
Нить иглы
Нить нижнего петлителя
Изнанка
2~4
N
НЕ ИСПОЛЬЗ.
Средняя
Ткань
Регулятор натяжения
ПОЛОЖЕНИЕ ИГЛЫ
44
Установите переключатель программ с автоматическим
натяжением нитей (ATD) в положение F и выполните
пробное шитье.
Если нить нижнего петлителя плохо натянута:
- Переведите регулятор натяжения нити нижнего
петлителя (красный) на более высокую отметку.
- Или переведите регулятор натяжения нити иглы
(оранжевый или синий) на более низкую отметку.
Если нить верхнего петлителя плохо натянута:
- Переведите регулятор натяжения нити верхнего
петлителя (зеленый) на более высокую отметку.
- Или переведите регулятор натяжения нити иглы
(оранжевый или синий) на более низкую отметку.
Если нить иглы плохо натянута:
- Переведите регулятор натяжения нити иглы
(оранжевый или синий) на более высокую отметку.
- Или переведите регулятор натяжения нити
верхнего петлителя (зеленый) на более низкую
отметку.
КОНВЕРТЕР
ATD:F
Установка баланса
5) 3-ниточный шов Flatlock
Правильный баланс
Система Auto Tension Dial (ATD) устанавливает
натяжение автоматически. В ряде случаев необходима
точная настройка натяжения с помощью регуляторов,
которая зависит от:
1) Типа и толщины ткани
2) Размера иглы
3) Размера, типа и состава нити
Зелен. Красн. Коричн.
Оранж.
Синий
