Singer 14T968DC [36/74] Отключение подвижного верхнего ножа
![Singer 14T968DC [36/74] Отключение подвижного верхнего ножа](/views2/1307846/page36/bg24.png)
2
1
2
1
Осторожно:
Внимание:
35
Откройте крышку отделения петлителей (стр. 12).

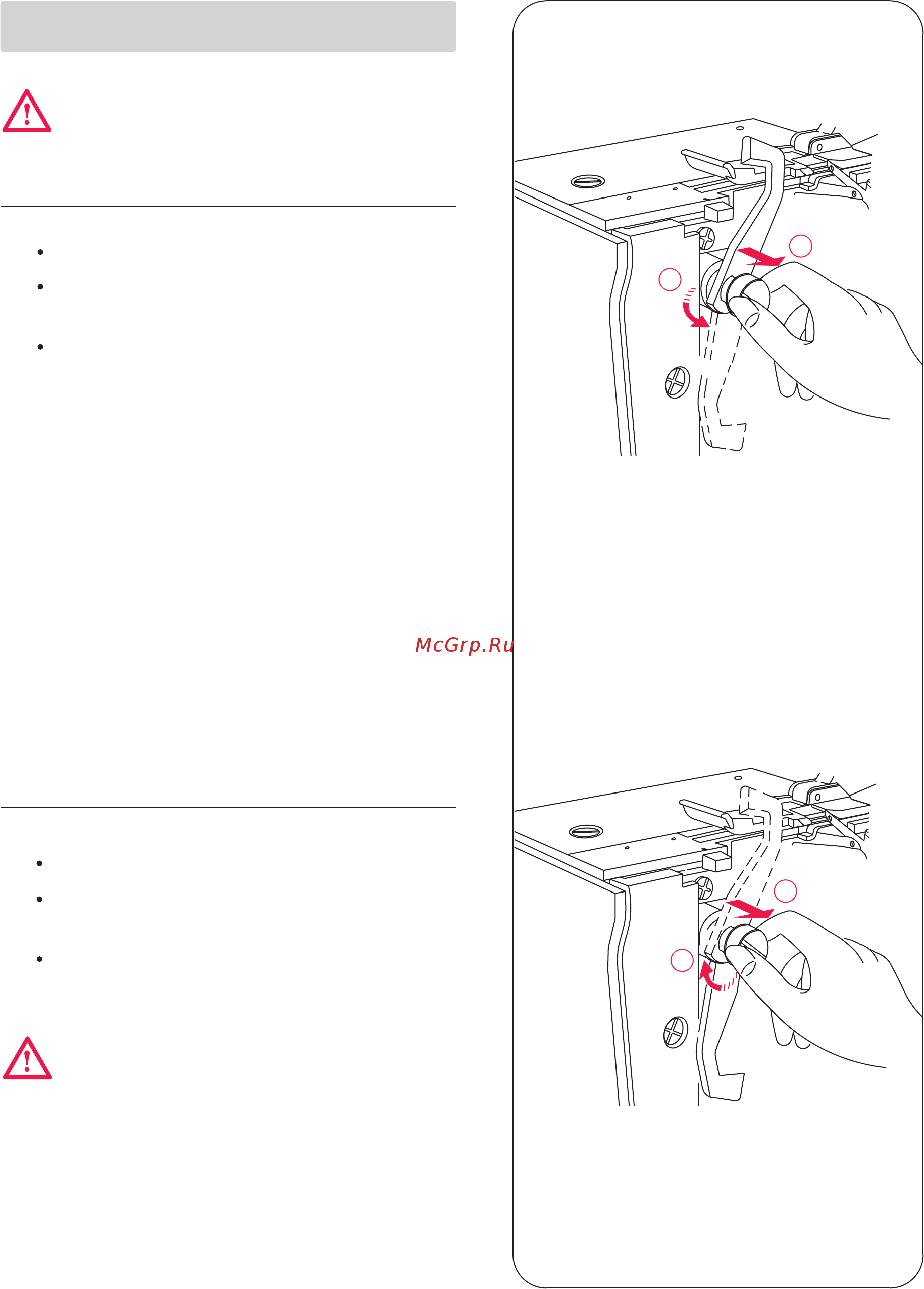

Потяните рукоятку подвижного ножа вправо до
упора.
Поверните рукоятку против часовой стрелки до
щелчка.
Убедитесь в том, что машина выключена.
Откройте крышку отделения петлителей.
Потяните рукоятку подвижного ножа вправо до
упора.
Поверните рукоятку по часовой стрелке до щелчка
для перевода ножа в рабочее положение.
Всегда закрывайте крышку отделения
петлителей перед работой на машине.
Возвращение подвижного ножа в рабочее положение
Перевод подвижного ножа в нерабочее положение
18. ОТКЛЮЧЕНИЕ ПОДВИЖНОГО
ВЕРХНЕГО НОЖА
