![Singer 14T968DC [41/74] A перевод ножа в нерабочее положение](/img/pdf.png)
Singer 14T968DC [41/74] A перевод ножа в нерабочее положение
![Singer 14Т968DC [41/74] A перевод ножа в нерабочее положение](/views2/1307846/page41/bg29.png)
Крышка ножа
Направляющая
пластина
Игла
цепного шва
40
Для выполнения двойного цепного шва используются 2 нити,
одна игла и один петлитель. Обычно машина обрезает край
ткани рядом со швом. Тем не менее, можно выполнить шов
на определенном расстоянии от края ткани. Для этого нужно
перевести нож в нерабочее положение, отключить верхний
петлитель и установить направляющую пластину.

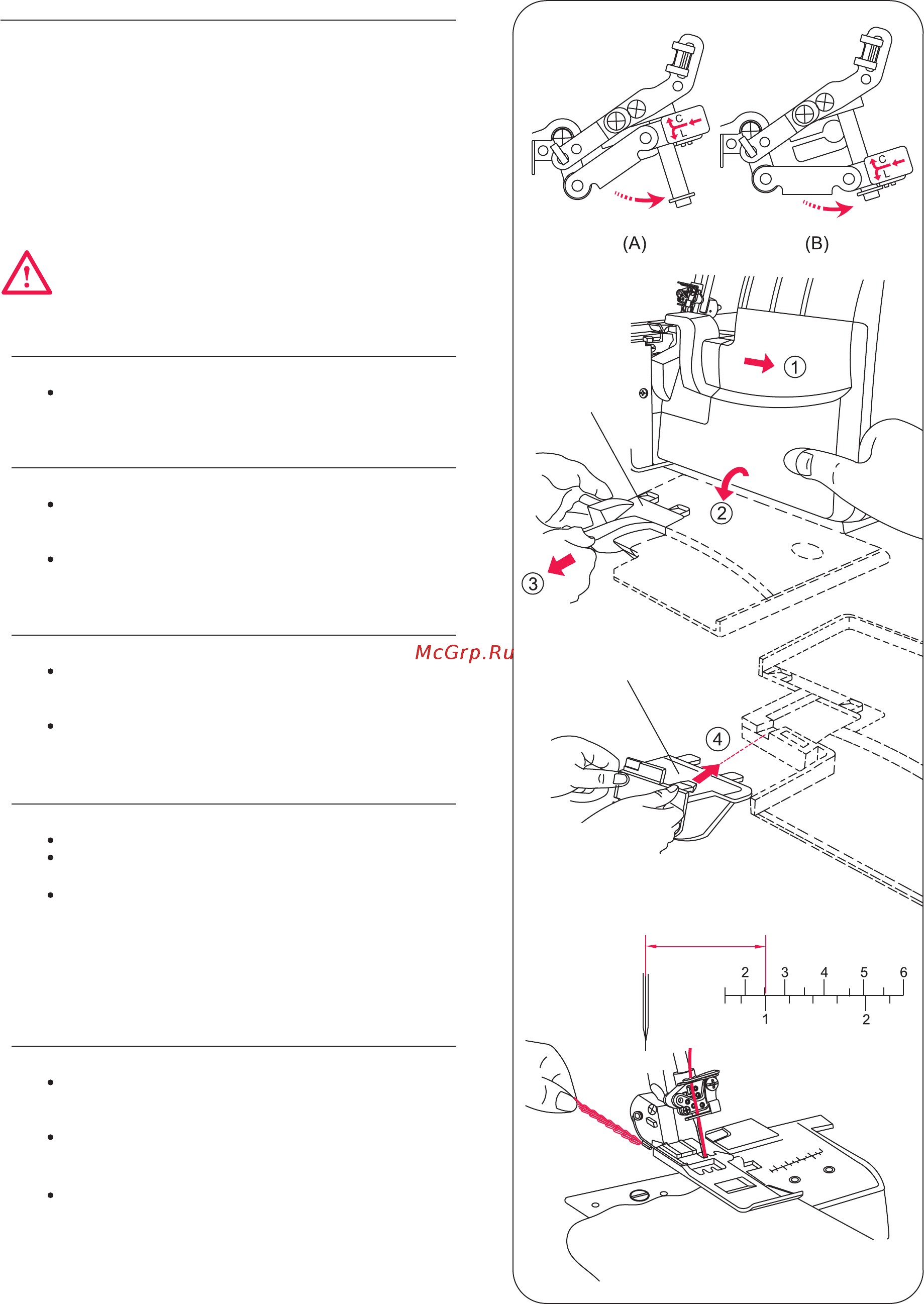

Для перевода ножа в нерабочее положение
обратитесь к стр. 35.
Поверните маховое колесо так, чтобы приводной вал
оказался в крайнем правом положении.
Нажмите на рычаг захвата влево и вверх для
выполнения распошивального/цепного шва.
Убедитесь в том, что машина выключена.
Поверните маховое колесо так, чтобы приводной вал
оказался в крайнем правом положении.
Нажмите на рычаг захвата влево и вверх для
выполнения распошивального/цепного шва.
Откройте крышку отделения петлителей
Снимите крышку ножа и установите направляющую
пластину.
Метки на пластине показывают расстояние от иглы.
Используйте эти метки, чтобы проверить припуск
между левой иглой распошивального шва и краем
ткани.
В начале шитья слегка потяните цепочку нитей
назад до тех пор, пока игла не пройдет через
ткань.
В начале шитья после заправки машины нитями
прошейте
создавая цепочку нитей.
2 ~ 3 см шва на кусочке ткани,
В конце шитья слегка потяните ткань назад и
закрепите шов.
Осторожно:
a) Перевод ножа в нерабочее положение
b) Отключение верхнего петлителя
c) Включение верхнего петлителя
d) Установка направляющей пластины
e) Начало и завершение шитья
Шитье
25 мм
