45
Установите переключатель программ с автоматическим
натяжением нитей (ATD) в положение G и выполните
пробное шитье.
Если нить нижнего петлителя плохо натянута:
- Переведите регулятор натяжения нити нижнего
петлителя (красный) на более высокую отметку.
Если нить левой иглы плохо натянута:
- Переведите регулятор натяжения нити левой иглы
(оранжевый) на более высокую отметку.
Если нить правой иглы плохо натянута:
- Переведите регулятор натяжения нити правой
иглы (синий) на более высокую отметку.
ПОЛОЖЕНИЕ ИГЛЫ
ЯЗЫЧОК ШИРИНЫ ШВА N
ДЛИНА СТЕЖКА
2~4
ИСПОЛЬЗУЕТСЯКОНВЕРТЕР
Нить левой иглы
Нить правой иглы
Лицевая сторона
Нить нижнего петлителя
Изнанка
Нить левой иглы
Нить правой иглы
Лицевая сторона
Нить нижнего петлителя
Изнанка
Нить левой иглы
Нить правой иглы
Лицевая сторона
Нить нижнего петлителя
Изнанка
Нить левой иглы
Нить правой иглы
Лицевая сторона
Нить нижнего петлителя
Изнанка
Ткань
Регулятор натяжения
Оранж.
Петлитель
Синий Зелен. Красн. Коричн.
Средняя
ATD:G
Установка баланса

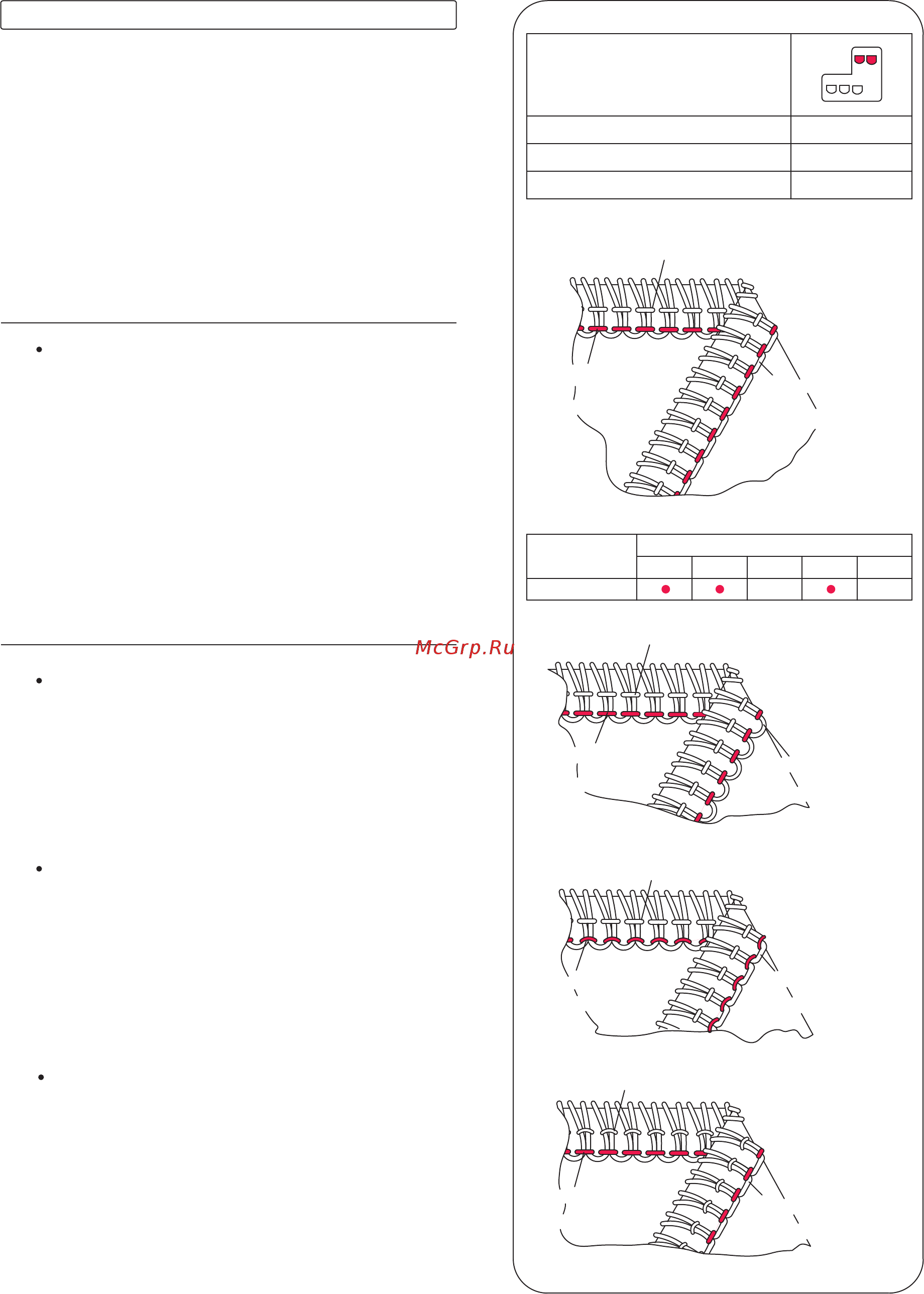

6) 3-ниточный сверхрастяжимый укрепительный шов
Правильный баланс
Система Auto Tension Dial (ATD) устанавливает
натяжение автоматически. В ряде случаев необходима
точная настройка натяжения с помощью регуляторов,
которая зависит от:
1) Типа и толщины ткани
2) Размера иглы
3) Размера, типа и состава нити
