Осторожно:
Убедитесь в том, что машина выключена.

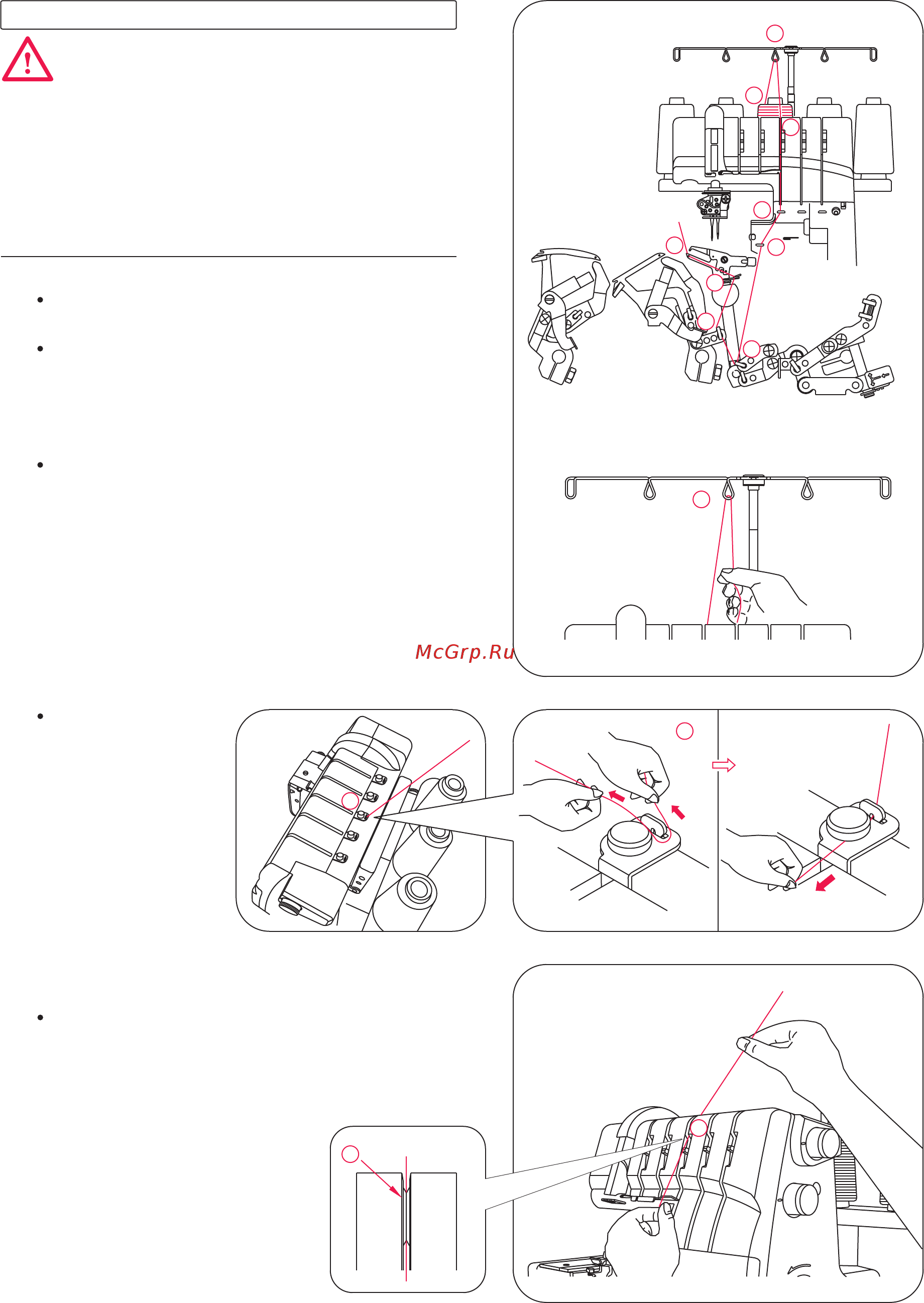

Проведите нить через
верхний направитель
на корпусе машины
как показано на
рисунках справа.
Плотно удерживая нить, протяните ее вниз
между дисками натяжения 3.
Заправьте верхний петлитель, как показано на рисунке 1~9.
Примечание: Лапка поднимается с помощью рычага
подъема лапки. При этом ткань освобождается.
Поднимите лапку для размыкания дисков натяжения.
17
Пропустите нить вперед через направитель 1.
Примечание: На этой и последующей странице описана
заправка каждой нити.
Перед заправкой изучите таблицу параметров швов для
получения информации о строчках, настройках, иглах и
цветах маркировки.
1) Заправка (Зеленый цвет)Верхнего петлителя
Правильная заправка нитей
