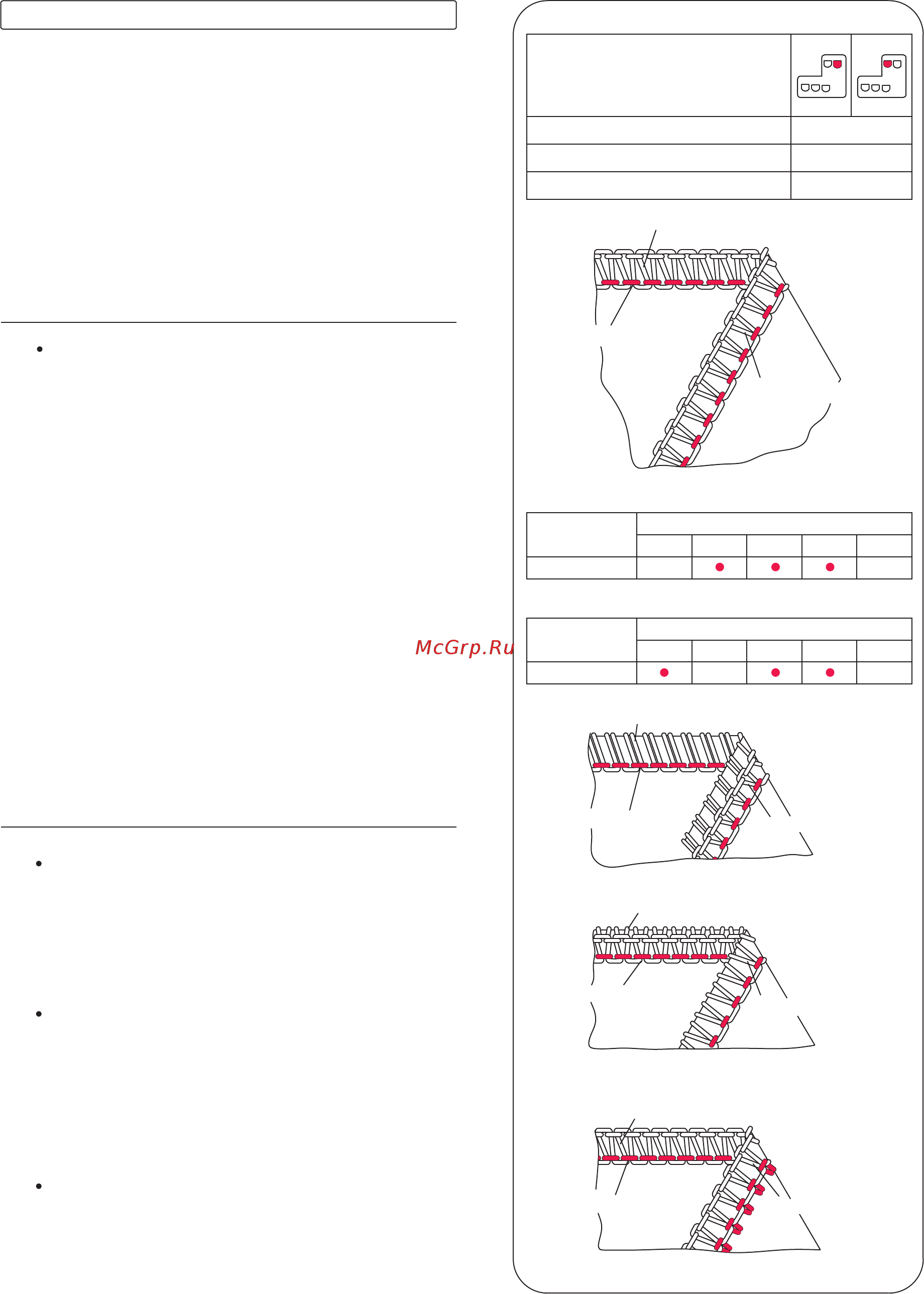

Нить иглы
Нить иглы
Изнанка
Лицевая
сторона
Изнанка
Нить нижнего петлителя
Нить нижнего петлителя
Нить верхнего петлителя
Лицевая
сторона
Ткань
Средняя
Нить иглы
Изнанка
Нить нижнего петлителя
Нить верхнего петлителя
Нить верхнего петлителя
Лицевая
сторона
Регулятор натяжения
Зелен. Красн. Коричн.
Оранж.
Синий
ДЛИНА СТЕЖКА
КОНВЕРТЕР
Нить иглы
ПОЛОЖЕНИЕ ИГЛЫ
ЯЗЫЧОК ШИРИНЫ ШВА
Нить верхнего петлителя
Изнанка
Лицевая
сторона
Нить нижнего петлителя
2~4
N
НЕ ИСПОЛЬЗ.
Средняя
Ткань
Регулятор натяжения
43
Установите переключатель программ с автоматическим
натяжением нитей (ATD) в положение A или B, как
указано в таблицах справа, и выполните пробное шитье.
Если нить верхнего петлителя появляется на
изнанке ткани:
- Переведите регулятор натяжения нити верхнего
петлителя (зеленый) на более высокую отметку.
- Или переведите регулятор натяжения нити нижнего
петлителя (красный) на более низкую отметку.
Если нить нижнего петлителя появляется на
лицевой стороне ткани:
- Переведите регулятор натяжения нити нижнего
петлителя (красный) на более высокую отметку.
- Или переведите регулятор натяжения нити верхнего
петлителя (зеленый) на более низкую отметку.
Если нить иглы плохо натянута, переведите регулятор
натяжения нити иглы (оранжевый или синий) на
более высокую отметку.
Установка баланса
4) 3-ниточный оверлок
Правильный баланс
ATD:A
ATD:B
Система Auto Tension Dial (ATD) устанавливает
натяжение автоматически. В ряде случаев необходима
точная настройка натяжения с помощью регуляторов,
которая зависит от:
1) Типа и толщины ткани
2) Размера иглы
3) Размера, типа и состава нити
Зелен. Красн. Коричн.
Оранж.
Синий
