46
Установите переключатель программ с автоматическим
натяжением нитей (ATD) в положение A и выполните
пробное шитье.
Если нить верхнего петлителя появляется на
изнанке ткани:
- Переведите регулятор натяжения нити верхнего
петлителя (зеленый) на более высокую отметку.
- Или переведите регулятор натяжения нижнего
петлителя (красный) на более низкую отметку.
Если нить нижнего петлителя появляется на
лицевой стороне ткани:
- Переведите регулятор натяжения нити нижнего
петлителя (красный) на более высокую отметку.
- Или переведите регулятор натяжения нити верхнего
петлителя (зеленый) на более низкую отметку.
Если нить левой иглы плохо натянута:
- Переведите регулятор натяжения нити левой
иглы (оранжевый) на более высокую отметку.
Если нить правой иглы плохо натянута:
- Переведите регулятор натяжения нити правой
иглы (синий) на более высокую отметку.
Нить левой иглы
Нить правой иглы
Нить верхнего петлителя
Лицевая сторона
Нить нижнего петлителя
Изнанка
Нить левой иглы
Нить правой иглы
Нить верхнего петлителя
Лицевая сторона
Нить нижнего петлителя
Изнанка
Нить левой иглы
Нить правой иглы
Нить верхнего петлителя
Лицевая сторона
Нить нижнего петлителя
Изнанка
ПОЛОЖЕНИЕ ИГЛЫ
ЯЗЫЧОК ШИРИНЫ ШВА N
4~2ДЛИНА СТЕЖКА
НЕ ИСПОЛЬЗ.
Ткань
Регулятор натяжения
Оранж. Синий Зелен.
Красн.
Коричн.
Средняя
Нить левой иглы
Нить правой иглы
Нить верхнего петлителя
Лицевая сторона
Нить нижнего петлителя
Изнанка
Нить левой иглы
Нить правой иглы
Нить верхнего петлителя
Лицевая сторона
Нить нижнего петлителя
Изнанка
КОНВЕРТЕР
Установка баланса

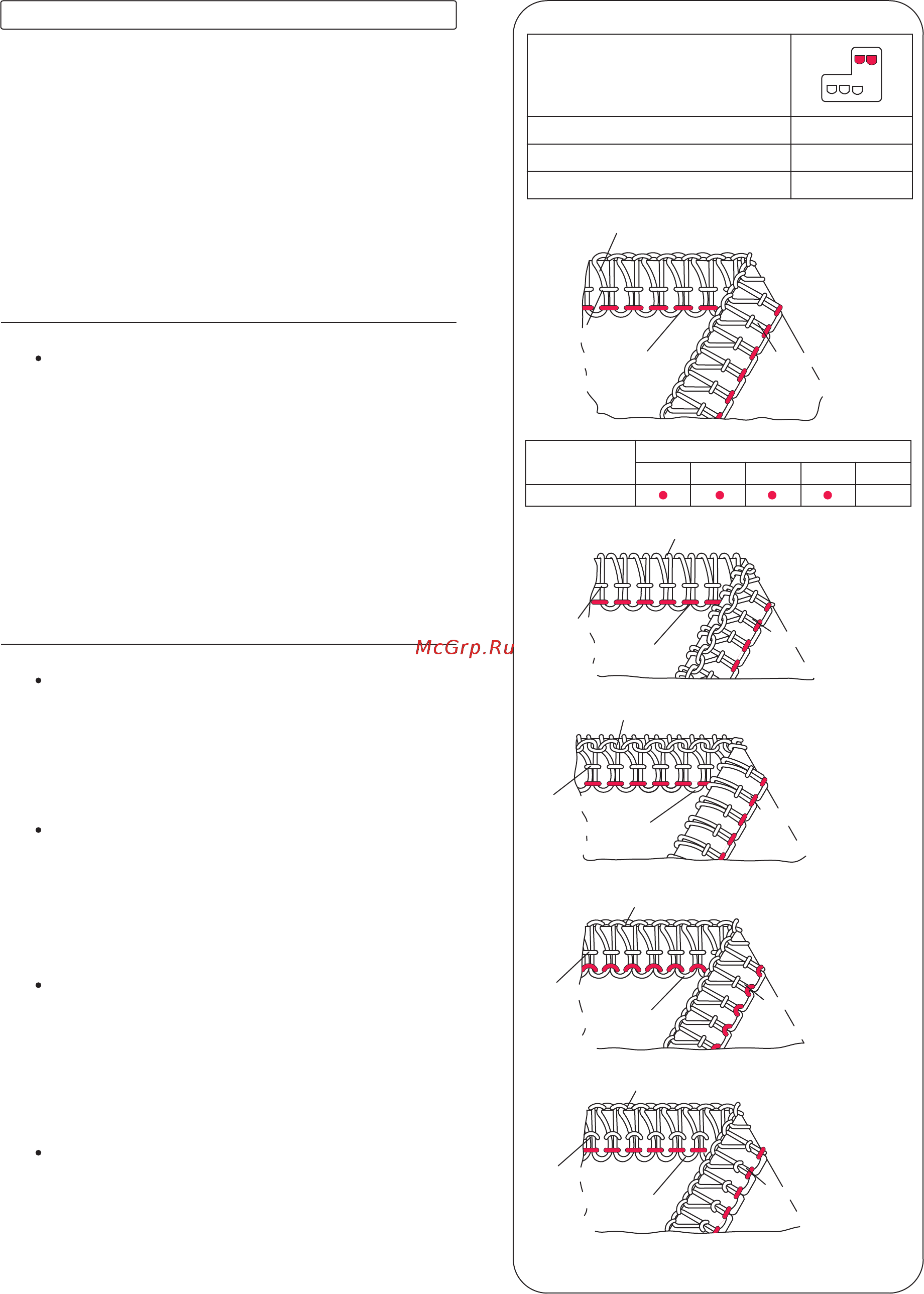

7) 4-ниточный сверхрастяжимый укрепительный шов
Правильный баланс
ATD:A
Система Auto Tension Dial (ATD) устанавливает
натяжение автоматически. В ряде случаев необходима
точная настройка натяжения с помощью регуляторов,
которая зависит от:
1) Типа и толщины ткани
2) Размера иглы
3) Размера, типа и состава нити
