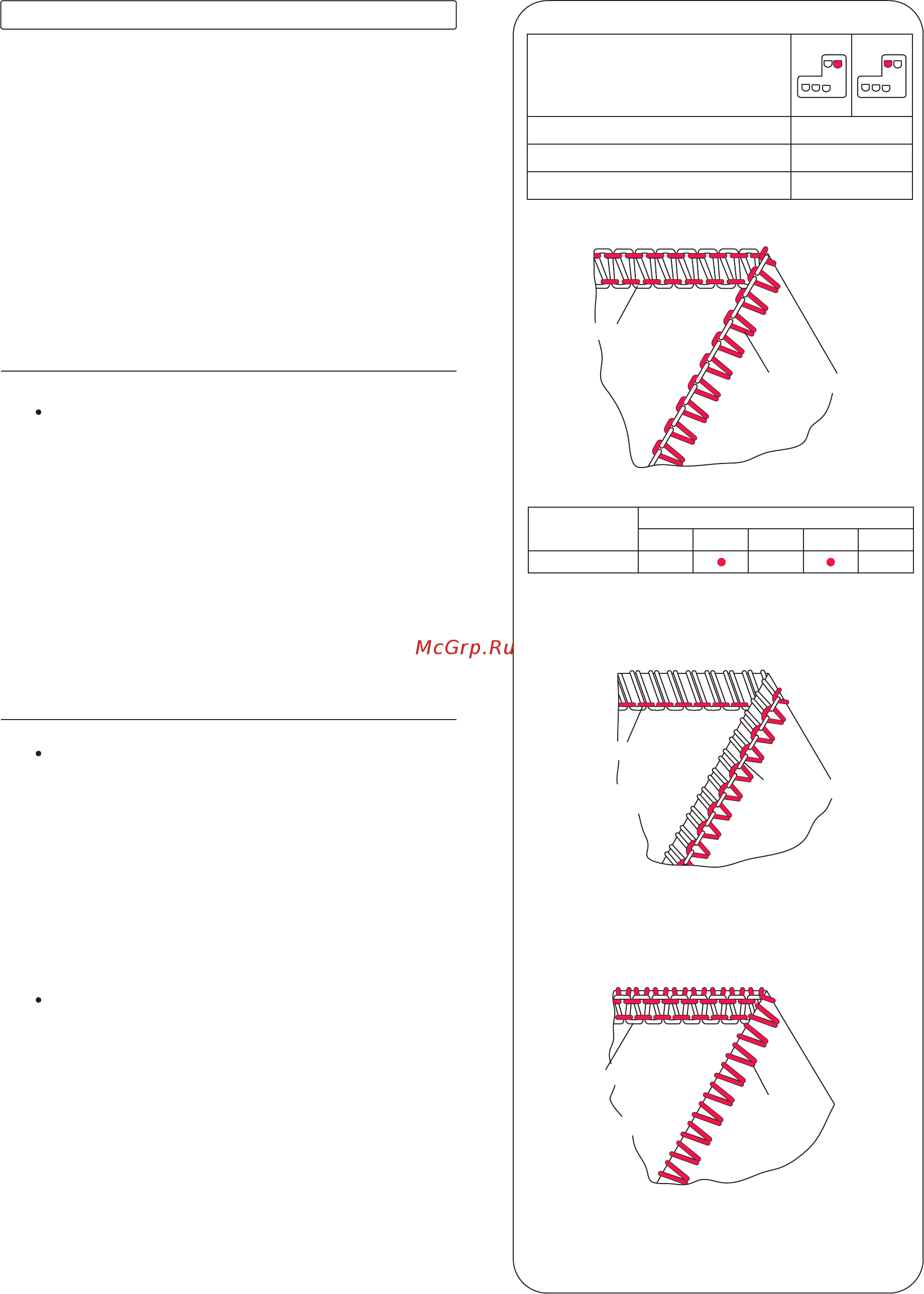

Singer 14T968DC [43/74] 2 ниточная обметка
![Singer 14T968DC [43/74] 2 ниточная обметка](/views2/1307846/page43/bg2b.png)
Изнанка
Изнанка
Изнанка
Нить иглы
Нить нижнего петлителя
Нить иглы
Нить нижнего петлителя
Лицевая сторона
Нить иглы
Лицевая сторона
Нить нижнего петлителя
Лицевая
сторона
ДЛИНА СТЕЖКА
КОНВЕРТЕР
ПОЛОЖЕНИЕ ИГЛЫ
ЯЗЫЧОК ШИРИНЫ ШВА
ИСПОЛЬЗУЕТСЯ
N
2~4
Конвертер
Ткань
Средняя
Регулятор натяжения
Зелен. Красн. Коричн.
Оранж.
Синий
42
Установите переключатель программ с
автоматическим натяжением нитей (ATD) на
отметку E и выполните пробное шитье.
* См. стр. 36 для получения информации о
преобразовании верхнего петлителя в конвертер.
Если нить нижнего петлителя оказывается на изнанке
ткани:
- Переведите регулятор натяжения нити нижнего
петлителя (красный) на более высокую отметку.
- Или переведите регулятор натяжения нити иглы
(оранжевый или синий) на более низкую отметку.
Если нить иглы плохо натянута:
- Переведите регулятор натяжения нити иглы
(оранжевый или синий) на более высокую отметку.
- Или переведите регулятор натяжения нити нижнего
петлителя (красный) на более низкую отметку.
Система Auto Tension Dial (ATD) устанавливает
натяжение автоматически. В ряде случаев необходима
точная настройка натяжения с помощью регуляторов,
которая зависит от:
1) Типа и толщины ткани
2) Размера иглы
3) Размера, типа и состава нити
3) 2-ниточная обметка
Установка баланса
Правильный баланс
ATD:E
