39
Система Auto Tension Dial (ATD) устанавливает
натяжение автоматически. В ряде случаев необходима
точная настройка натяжения с помощью регуляторов,
которая зависит от:
1) Типа и толщины ткани
2) Размера иглы
3) Размера, типа и состава нити
В ряде случаев необходима тонкая настройка
натяжения с помощью регуляторов, которая зависит от:
1) Типа и толщины ткани
2) Размера иглы
3) Размера, типа и состава нити
*Длина стежка для 2-ниточного цепного шва
должна быть не менее 2 мм.
Если нить иглы цепного стежка плохо натянута:
- Переведите регулятор натяжения нити (синий)
на более высокую отметку.
- Или переведите регулятор натяжения нити петлителя
цепного стежка (коричневый) на более низкую отметку.
Установите переключатель программ с
автоматическим натяжением нитей (ATD) на
отметку D и выполните пробное шитье.
Нить иглы
Лицевая
сторона
Изнанка
Нить петлителя
цепного шва
Средняя
Ткань
Красн.Синий Зелен. Коричн.Оранж.
Регулятор натяжения
Лицевая сторона
Изнанка
ДЛИНА СТЕЖКА
ПОЛОЖЕНИЕ ИГЛЫ
ЯЗЫЧОК ШИРИНЫ ШВА
ПЕРЕКЛЮЧАТЕЛЬ ВЕРХ. ПЕТЛИТЕЛЯ
Нить иглы
Нить петлителя
цепного шва
C
R
2 ~ 4

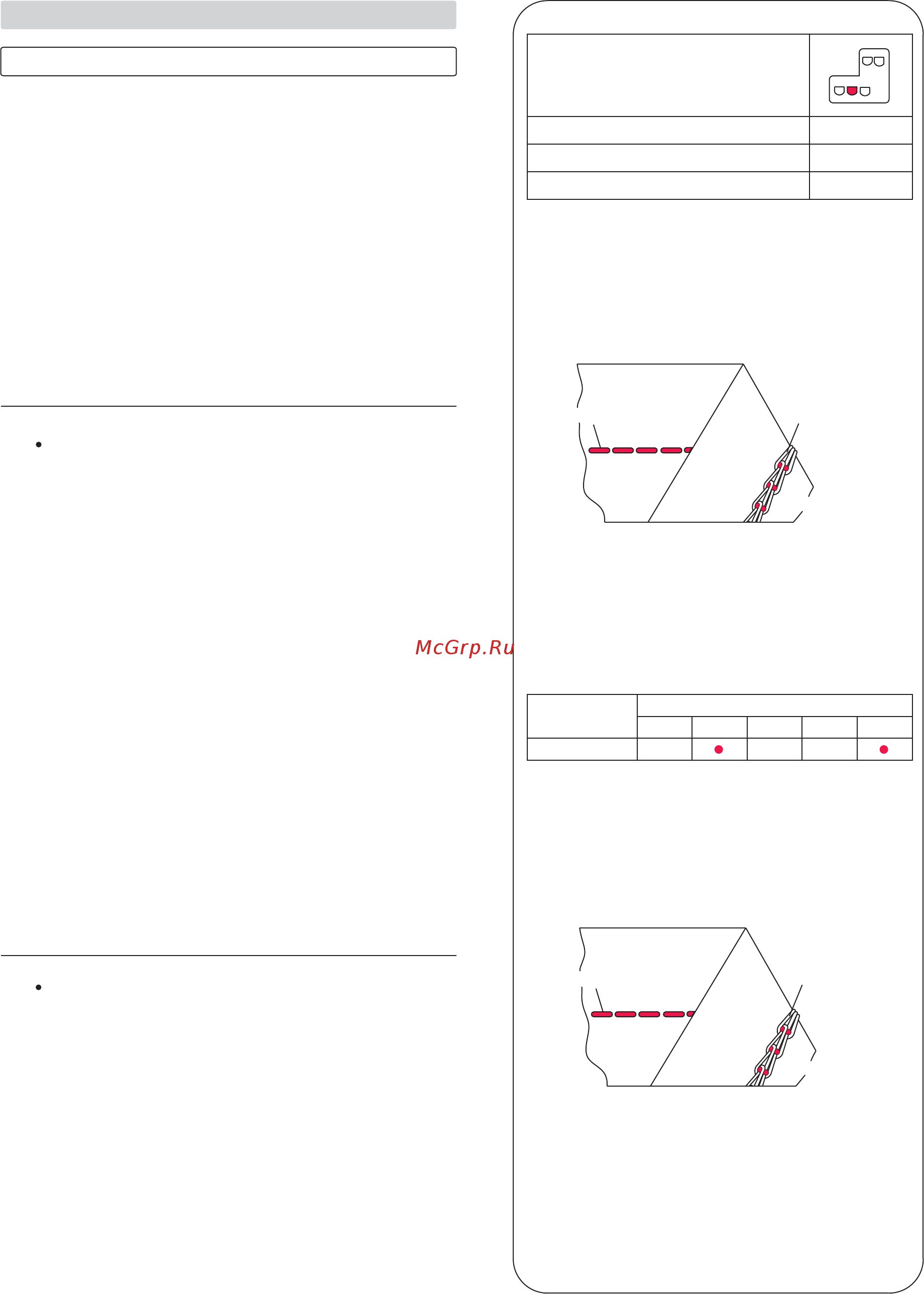

1) 2-ниточный цепной шов
Установка баланса
Правильный баланс
22. УСТАНОВКА ПАРАМЕТРОВ
ATD:D
