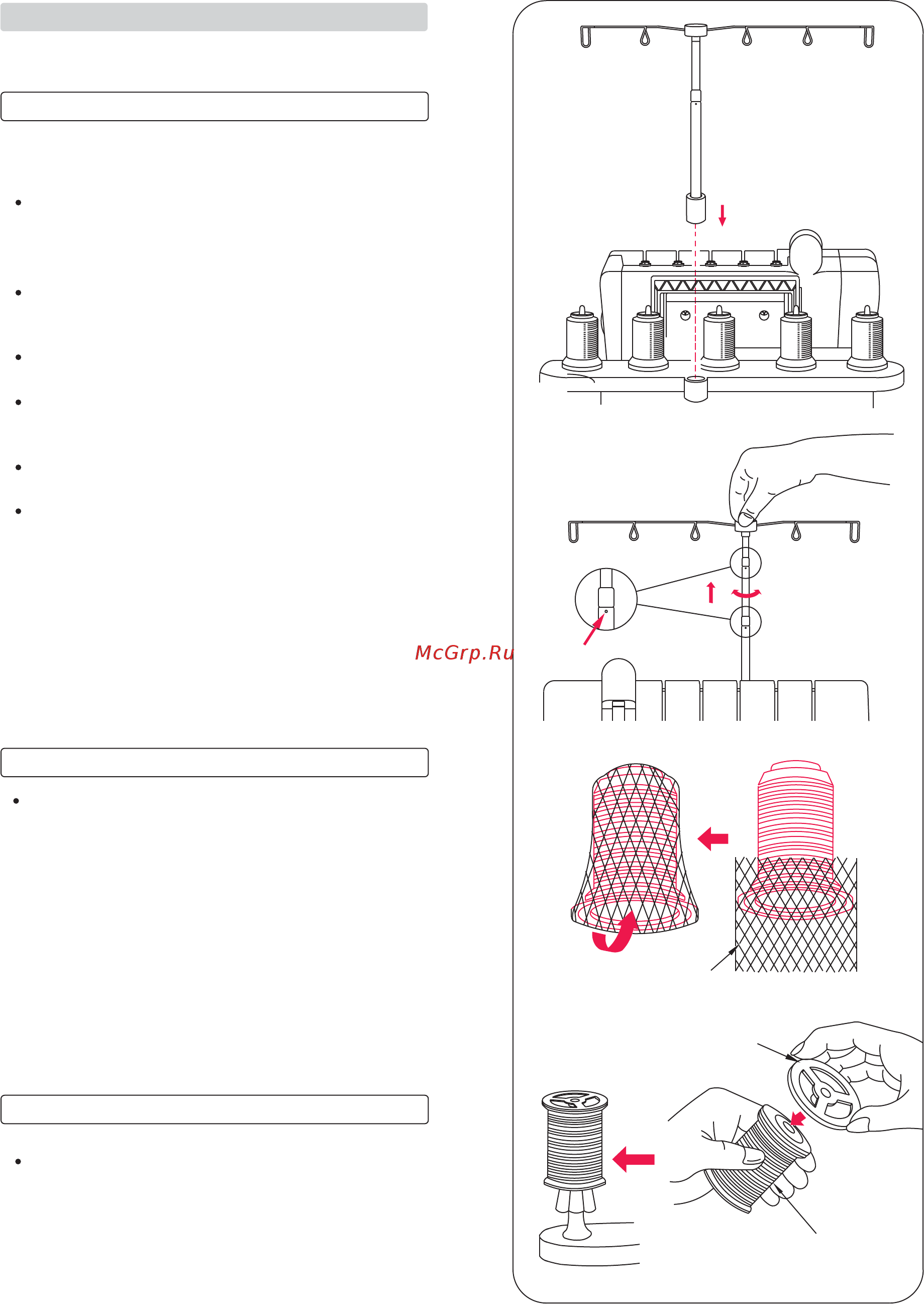

10. УСТАНОВКА КАТУШЕК С НИТЯМИ
При использовании синтетических нитей, легко
соскальзывающих с катушки, наденьте сетку,
входящую в комплект к машине на катушку.
Надевать ее нужно снизу, оставляя вверху конец
нити свободным, как показано на рисунке.
Вставьте штангу с направляющими для нитей в
разъем машины.
Эта машина поставляется со сложенной штангой, а
направляющие находятся в нижнем положении.
Выдвиньте штангу вверх до упора.
При полностью раздвинутой штанге вы услышите
щелчки фиксации промежуточных втулок.
Расположите направляющие над стержнями катушек.
Установите катушку на конические адаптеры.
При использовании обычных катушек нитей наденьте на
катушку насадку, как показано на рисунке.
Сетка для катушки
Насадка на катушку
Нажмите
Катушка
Примечание: Новая машина заправлена для
выполнения тройного распошивального
шва. Способы заправки нитей для других
швов описаны на стр. 30.
Установка подставки с направляющими
Сетка для катушки
Насадка на катушку
