Singer 14T968DC [37/74] Подключение конвертера к верхнему петлителю
![Singer 14T968DC [37/74] Подключение конвертера к верхнему петлителю](/views2/1307846/page37/bg25.png)
36

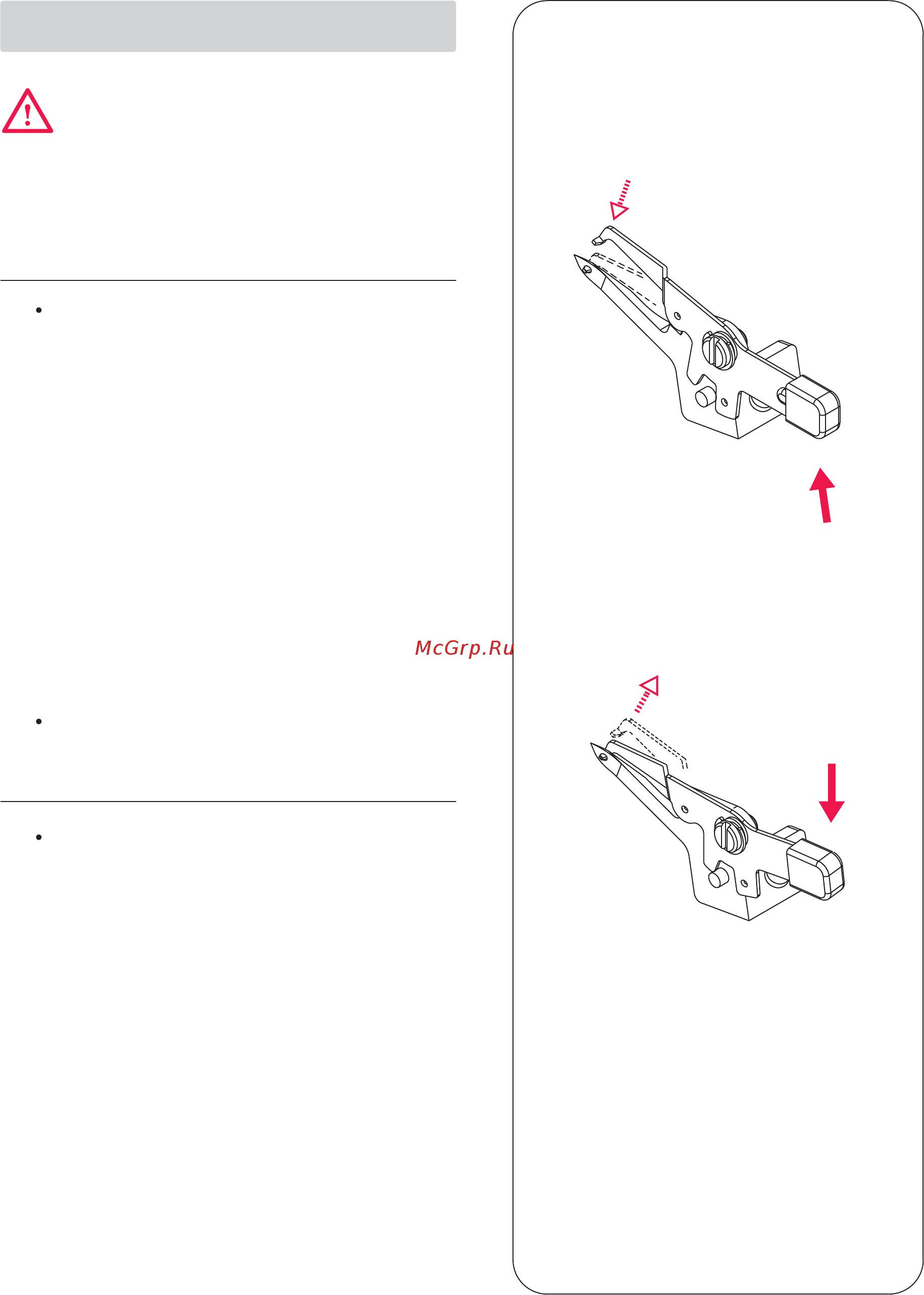

Для включения конвертера поднимите белый
рычажок. При этом кончик конвертера попадет
в глазок петлителя.
Если верхний петлитель не заправлен, кончик
конвертера должен находиться в глазке петлителя.
При использовании верхнего петлителя конвертер
должен быть отключен.
Убедитесь в том, что машина выключена.
Для отключения петлителя опустите вниз белый
рычажок конвертера.
19. ПОДКЛЮЧЕНИЕ КОНВЕРТЕРА К
ВЕРХНЕМУ ПЕТЛИТЕЛЮ
Подключение конвертера
Отключение верхнего петлителя
Осторожно:
