Singer 14T968DC [24/74] Игла d
![Singer 14T968DC [24/74] Игла d](/views2/1307846/page24/bg18.png)
2
1
2

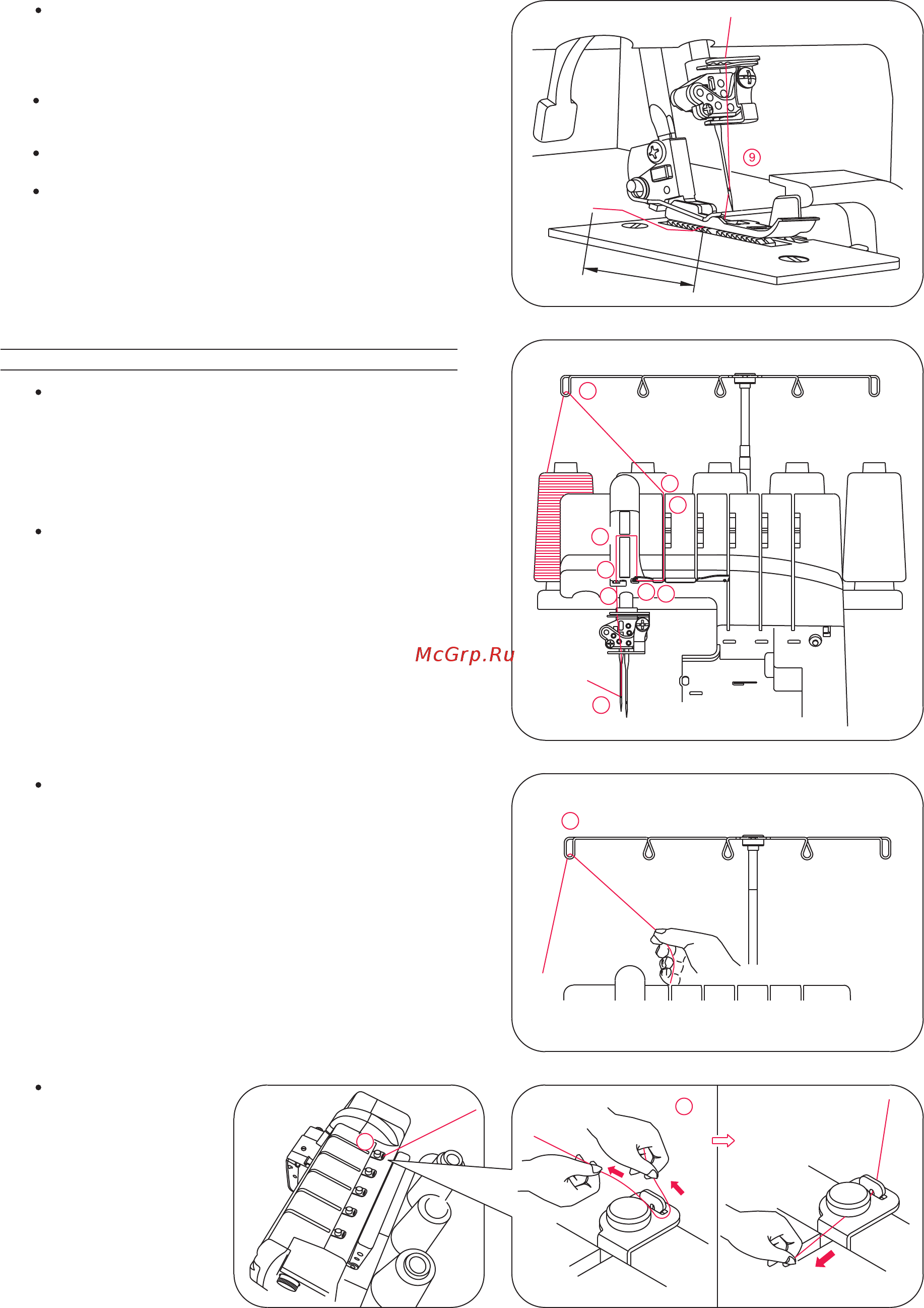

5) Заправка (Оранжевый цвет)Иглы цепного шва
(игла D)
23
Заправьте нить в ушко правой иглы 9.
Примечание: Для облегчения заправки нити в иглу
используйте пинцет.
Конец нити должен находиться позади ушка
иглы.
Вытяните примерно 10 см нити.
Заведите нить назад под лапку.
Проведите нить через
направитель на
корпусе машины как
показано на рисунках
справа.
Проведите нить через направитель 1.
Заправьте нить как показано на рисунке 1~9.
Поднимите лапку для размыкания дисков натяжения.
3
9
7
8
5
6
4
1
2
10 см
