7
4
9
9
8
6
5
3
3
24

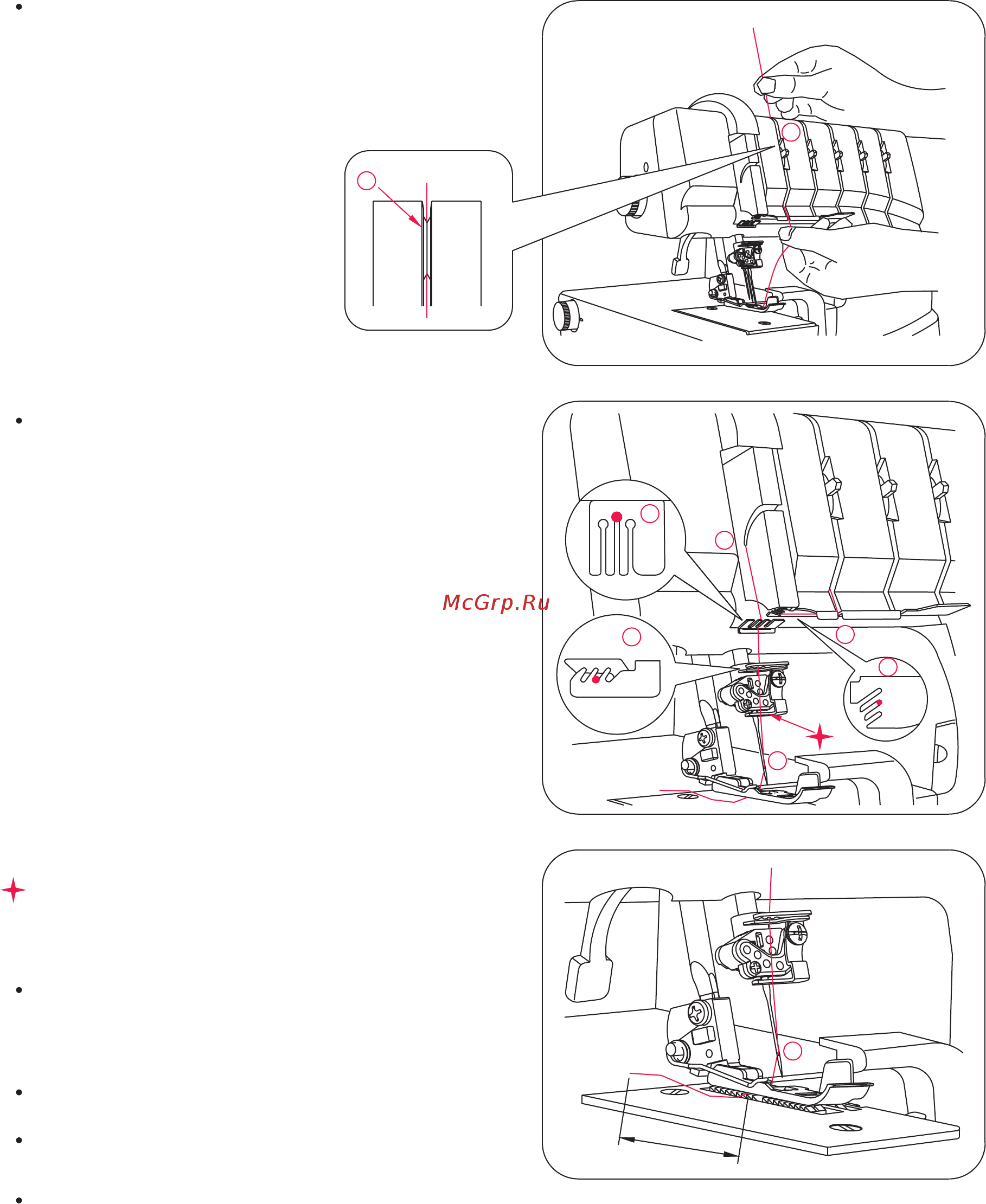

Плотно удерживая нить, протяните ее между дисками
натяжения 3.
Заправьте нить в ушко иглы 9.
Примечание: Для облегчения заправки нити
в иглу используйте пинцет.
Нить должна находиться за направителем.
Вытяните нить из ушка иглы примерно на
10 см
Проведите нить назад под лапку.
Продолжите заправку нити 4~8.
Примечание: Опустите нить в средний паз
направителя 5 и в щель нитепритягивателя 6.
Затем пропустите нить через средние пазы
направителей 7 и 8.
Перед вдеванием нити пропустите ее через
направитель перед иглой.
Перед вдеванием нити в иглу убедитесь в том,
что нить находится ,
находящимся под зажимом для игл.
перед направителем
Примечание: Для четырехниточного оверлока
используйте левую иглу A.
Примечание: Для цепного шва используйте
иглу D.
10 см
