Изнанка
Нить левой иглы
распошивального шва
Лицевая сторона
Нить петлителя
распошивального
шва
Изнанка
Изнанка
Нить правой иглы распошивального шва
Нить правой иглы распошивального шва
Изнанка
Нить петлителя
распошивального
шва
Нить правой иглы распошивального шва
Нить петлителя
распошивального
шва
Лицевая сторона
Лицевая сторона
Нить левой иглы
распошивального шва
Лицевая сторона
Нить левой иглы
распошивального шва
Нить левой иглы
распошивального шва
N~4
ДЛИНА СТЕЖКА
C
Нить правой иглы распошивального шва
Изнанка
Нить петлителя
распошивального
шва
Нить петлителя
распошивального
шва
Нить правой иглы распошивального шва
Оранж.
Полиэстер
Нейлон
Нить петлителя
распош. шва
Лицевая сторона
Зелен. Красн.
Регулятор натяжения
Синий
ПЕРЕКЛЮЧАТЕЛЬ ВЕРХ. ПЕТЛИТЕЛЯ
Нить левой иглы
распошивального шва
Коричн.
R
ЯЗЫЧОК ШИРИНЫ ШВА
ПОЛОЖЕНИЕ ИГЛЫ
Полиэстер
Нейлон
Нить петлителя
распош. шва
Регулятор натяжения
51
Установите переключатель программ с автоматическим
натяжением нитей (ATD) на отметку K или H и
выполните пробное шитье.
* Регулятор длины стежка для распошивального шва
должен быть установлен на отметку N (2.5 мм) или
выше.
Если нить петлителя распошивального шва плохо
натянута:
- Установите регулятор натяжения нити петлителя
распошивального шва (коричневый) на более высокую
отметку.
Если нить левой иглы распошивального шва плохо
натянута:
- Переведите регулятор натяжения нити левой иглы
распошивального шва (оранжевый) на более высокую отметку.
- Или переведите регулятор натяжения нити петлителя
распошивального шва (коричневый) на более низкую
отметку.
Если нить правой иглы распошивального шва плохо
натянута:
- Переведите регулятор натяжения нити правой иглы
распошивального шва (синий или оранжевый)
на более высокую отметку.
- Или переведите регулятор натяжения нити петлителя
распошивального шва (коричневый) на более низкую отметку.
Если на лицевой стороне ткани появляются складки
между нитями игл и шов на изнанке слишком плотный:
- Переведите регулятор натяжения петлителя
распошивального шва (коричневый) на более низкую
отметку.
ATD:K
ATD:H

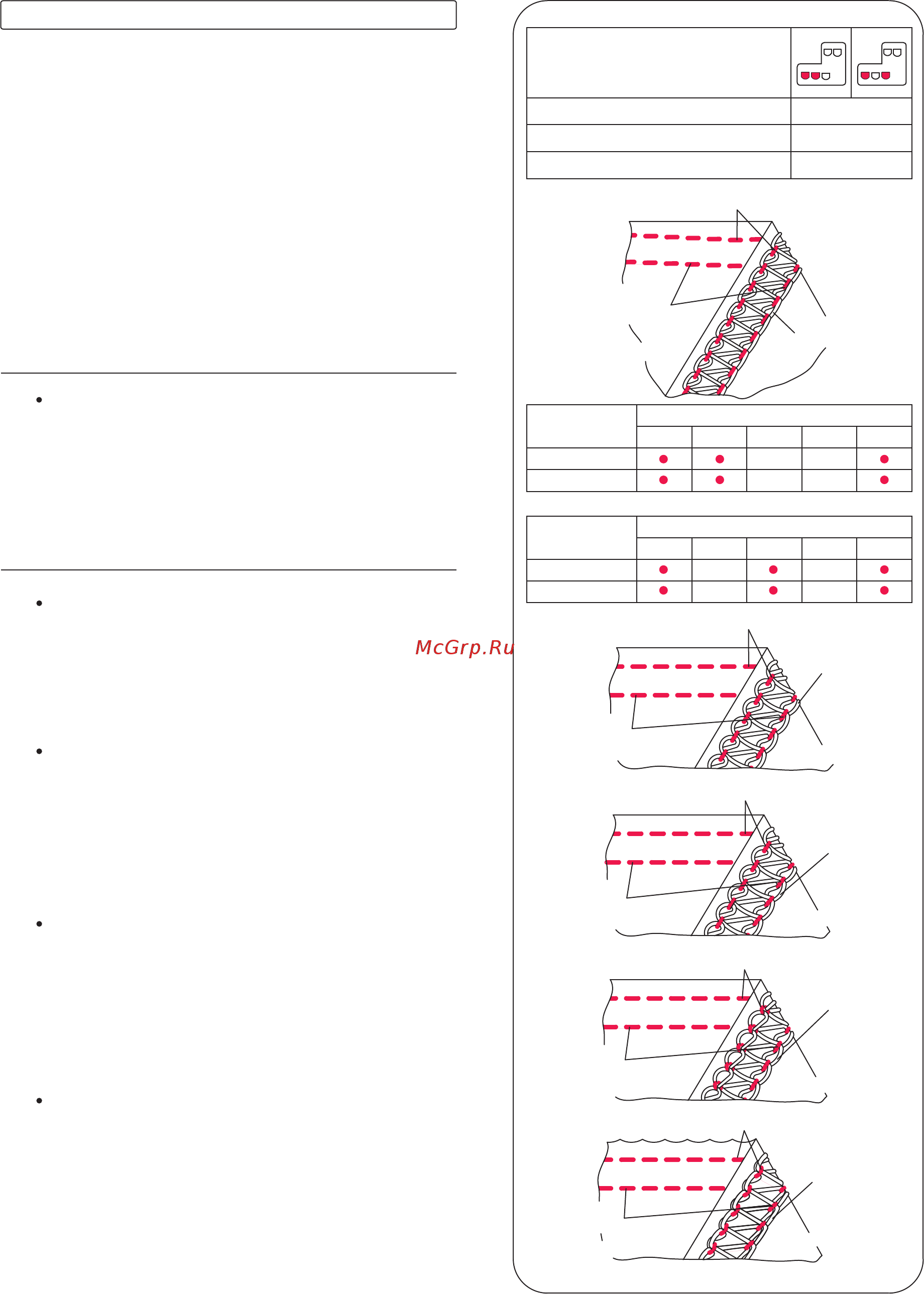

Установка баланса
Параметры натяжения 2-ниточного распошивального шва
Правильный баланс
Система Auto Tension Dial (ATD) устанавливает
натяжение автоматически. В ряде случаев необходима
точная настройка натяжения с помощью регуляторов,
которая зависит от:
1) Типа и толщины ткани
2) Размера иглы
3) Размера, типа и состава нити
Оранж. Зелен. Красн.Синий Коричн.
