Singer 14T968DC [34/74] Дифференциальная подача
![Singer 14T968DC [34/74] Дифференциальная подача](/views2/1307846/page34/bg22.png)
0.8
0.6
N
1.5
2.0
N
0.8
0.6
2.0
1.5
33

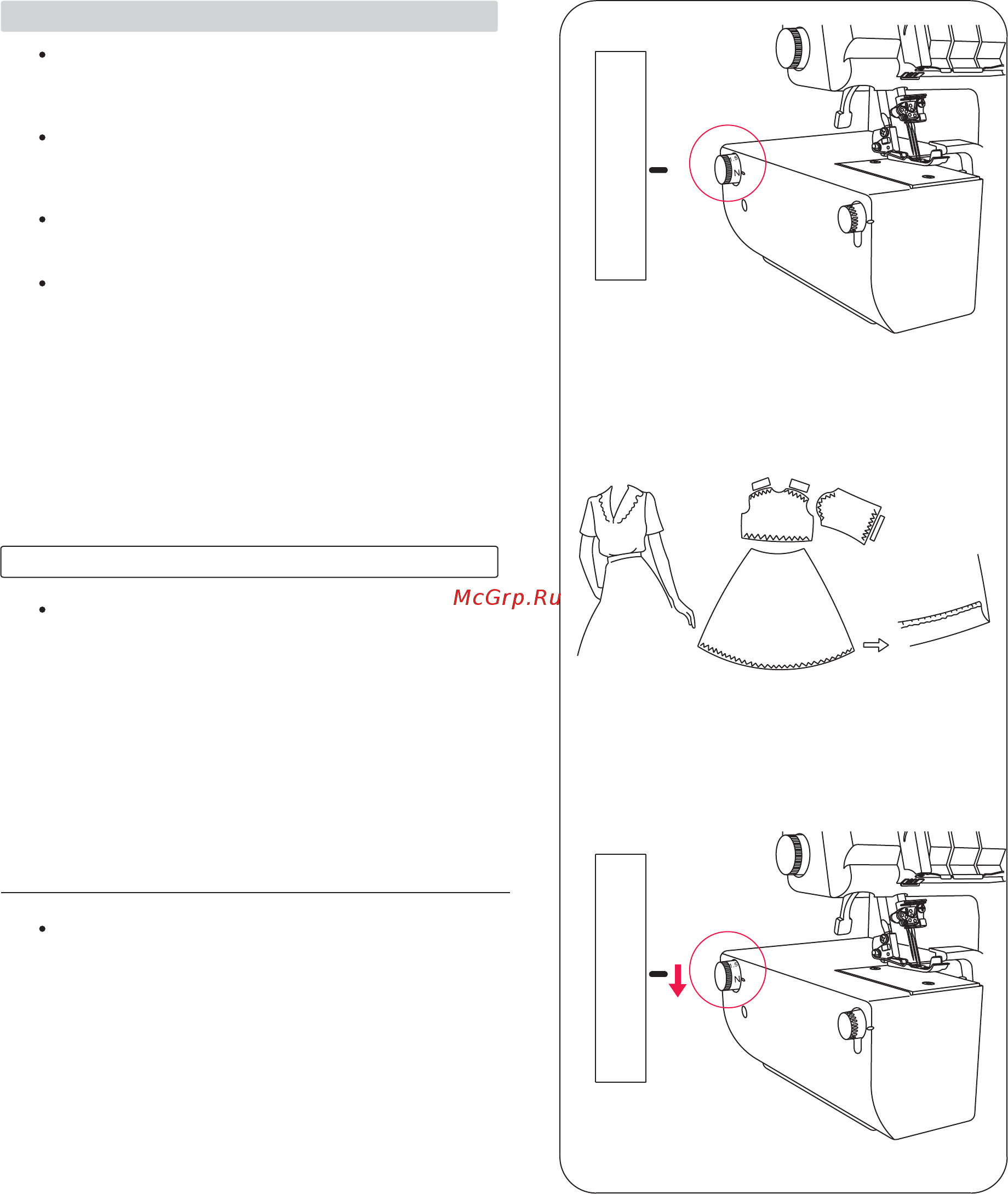

Дифференциальная подача позволяет "растягивать"
или "собирать" ткань за счет разницы в скорости
заднего и переднего транспортеров.
Дифференциальная подача устанавливается в
диапазоне 1:0.6~1:2.0 с помощью регулятора, как
показано на рисунке справа.
Дифференциальная подача очень эффективна,
например, при обметке трикотажа.
Установите регулятор на отметку "N" для отключения
дифференциальной подачи (соотношение скоростей 1:1).
Обметка со сборками лучше всего подходит для
обработки рукавов, кокеток, передних и задних
элементов корсажа и т.п. на вязаных и шерстяных
тканях.
Установите регулятор дифференциальной подачи
на отметку ниже "N". Чем меньше значение, тем
больше складок получится на одежде. Рекомендуется
выполнить пробное шитье.
Примечание: Для обычной обметки установите
регулятор в положение "N".
Установка дифференциальной подачи для сборок
Сборки
17. ДИФФЕРЕНЦИАЛЬНАЯ ПОДАЧА
