Регулятор натяжения
ДЛИНА СТЕЖКА
Полиэстер
Нейлон
Нить петлителя
распош. шва
Синий
Оранж.
Зелен.
ПЕРЕКЛЮЧАТЕЛЬ ВЕРХ. ПЕТЛИТЕЛЯ
ЯЗЫЧОК ШИРИНЫ ШВА
ПОЛОЖЕНИЕ ИГЛЫ
N~4
Коричн.
Красн.
C
R
* Регулятор длины стежка для распошивального шва
должен быть установлен на отметку N (2.5 мм) или
выше.
52

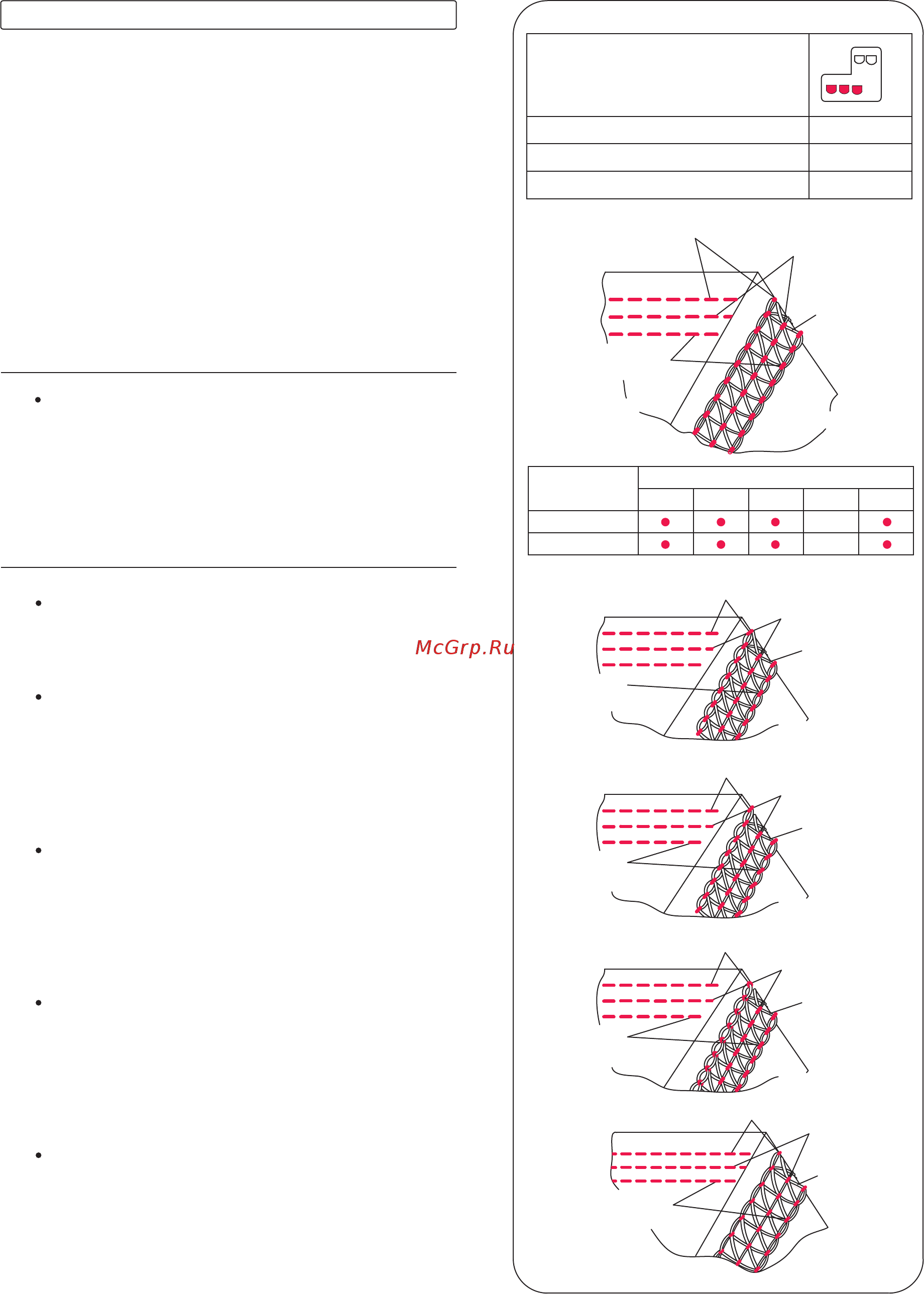

Если нить петлителя распошивального шва плохо натянута:
- Переведите регулятор натяжения нити петлителя
распошивального шва (коричневый) на более высокую
отметку.
Если нить левой иглы распошивального шва плохо натянута:
- Переведите регулятор натяжения нити левой иглы
распошивального шва (оранжевый) на более высокую
отметку.
- Или переведите регулятор натяжения нити петлителя
распошивального шва (коричневый) на более низкую отметку.
Если нить средней иглы распошивального шва плохо натянута:
- Переведите регулятор натяжения нити средней иглы
распошивального шва (синий) на более высокую отметку.
- Или переведите регулятор натяжения нити петлителя
распошивального шва (коричневый) на более низкую
отметку.
Если нить правой иглы распошивального шва плохо натянута:
- Переведите регулятор натяжения нити правой иглы
распошивального шва (зеленый) на более высокую отметку.
- Или переведите регулятор натяжения нити петлителя
распошивального шва (коричневый) на более низкую
отметку.
Если на лицевой стороне ткани появляются складки
между нитями игл и шов на изнанке слишком плотный:
- Переведите регулятор натяжения петлителя
распошивального шва (коричневый) на более низкую
отметку.
Установите переключатель программ с автоматическим
натяжением нитей (ATD) на отметку J и выполните
пробное шитье.
Установка баланса
Параметры натяжения 3-ниточного распошивального шва
Правильный баланс
ATD:J
Система Auto Tension Dial (ATD) устанавливает
натяжение автоматически. В ряде случаев необходима
точная настройка натяжения с помощью регуляторов,
которая зависит от:
1) Типа и толщины ткани
2) Размера иглы
3) Размера, типа и состава нити
