C
10
B
A
9
D
5
8
7
4
6
9
7
8
6
10
5
4
3
3
19

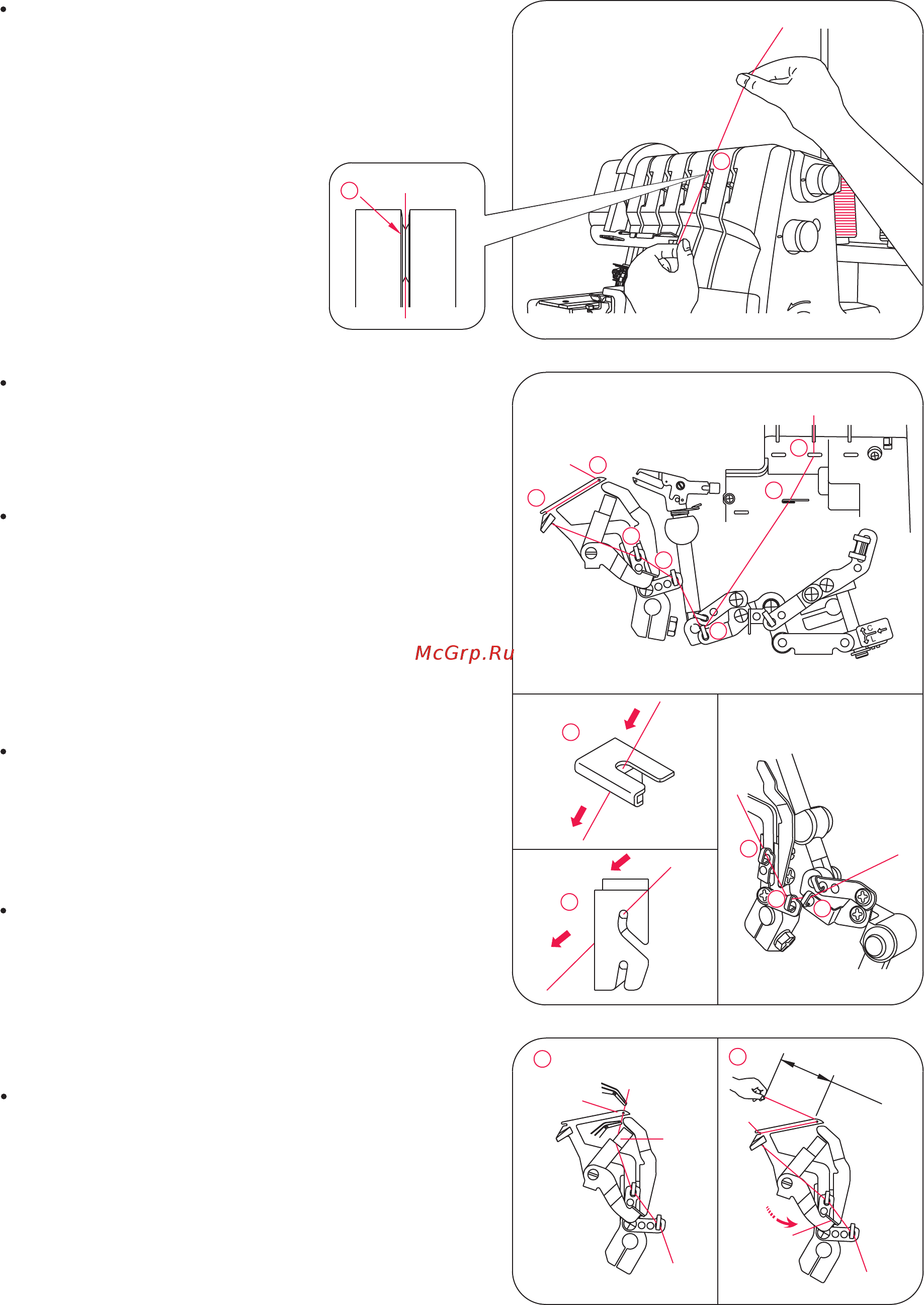

Проденьте нить в глазок петлителя (A). Вытяните
примерно 10 см нити и заведите ее в V-образный
желобок (B). Удерживая кончик нити левой рукой,
поднимите рычаг (C) в положение (D).
Поверните маховое колесо на себя так, чтобы
нижний петлитель оказался на расстоянии 5~10 мм
от края игольной пластины.
Заправьте нить в петлитель, следуя красной
маркировке 4~10.
Примечание: Для облегчения заправки нитей используйте
пинцет.
Плотно удерживая нить, протяните ее между дисками
натяжения 3.
Пропустите нить через направитель 4.
Пропустите нить через направитель 5.
10 см
