3.2 Транспортировка и упаковка
Агрегаты поставляются по отдельным камерам (блокам) или же частично
смонтированными на рамах.
Пластмассовые или металлические крыши для агрегатов наружного исполнения
поставляются несмонтированными. Пластмассовые крыши для агрегатов KVSB
поставляются смонтированными.
Все агрегаты поставляются отдельно упакованными в плотный полиэтилен.
Поверхность агрегата должна быть сухой, без белой ржавчины на оцинкованной
поверхности.
Перевозчик должен обеспечить транспортировку в сухом и закрытом пространстве
(беречь от снега и дождя).
Вентиляторные камеры оснащены транспортными вставками красного цвета, которые
защищают упругие подкладки вентилятора от повреждения во время перевозки – смотри
Рис. 29
Во время транспортировки и перемещения отдельные камеры/секции, или же весь
агрегат должны перемещаться только с помощью высокоподъемных автопогрузчиков или
крана при помощи конвейеров.
Во время перевозки и перемещения в теплообменниках не должна находиться активная
жидкость.
Во время перевозки и подъемно-транспортных операций с отдельными
камерами/секциями (или узлами) камеры/секции могут подниматься только снизу. При
подъеме с помощью крана необходимо воспользоваться лентами, пропущенными под
агрегатом или надетыми на трубу, которая продета в отверстия рамы агрегата
(
Рис. 2)
Во время транспортировки НИКОГДА не подвешивайте камеры (блокы) или агрегаты за
отверстия в ножках. Однако можно применить трубу, продетую в отверстия в ножках
агрегата -
Рис. 2.
У более крупных компонентов (более 100 кг) ленты должны быть наверху раскреплены,
чтобы избежать деформацию камеры (блока).

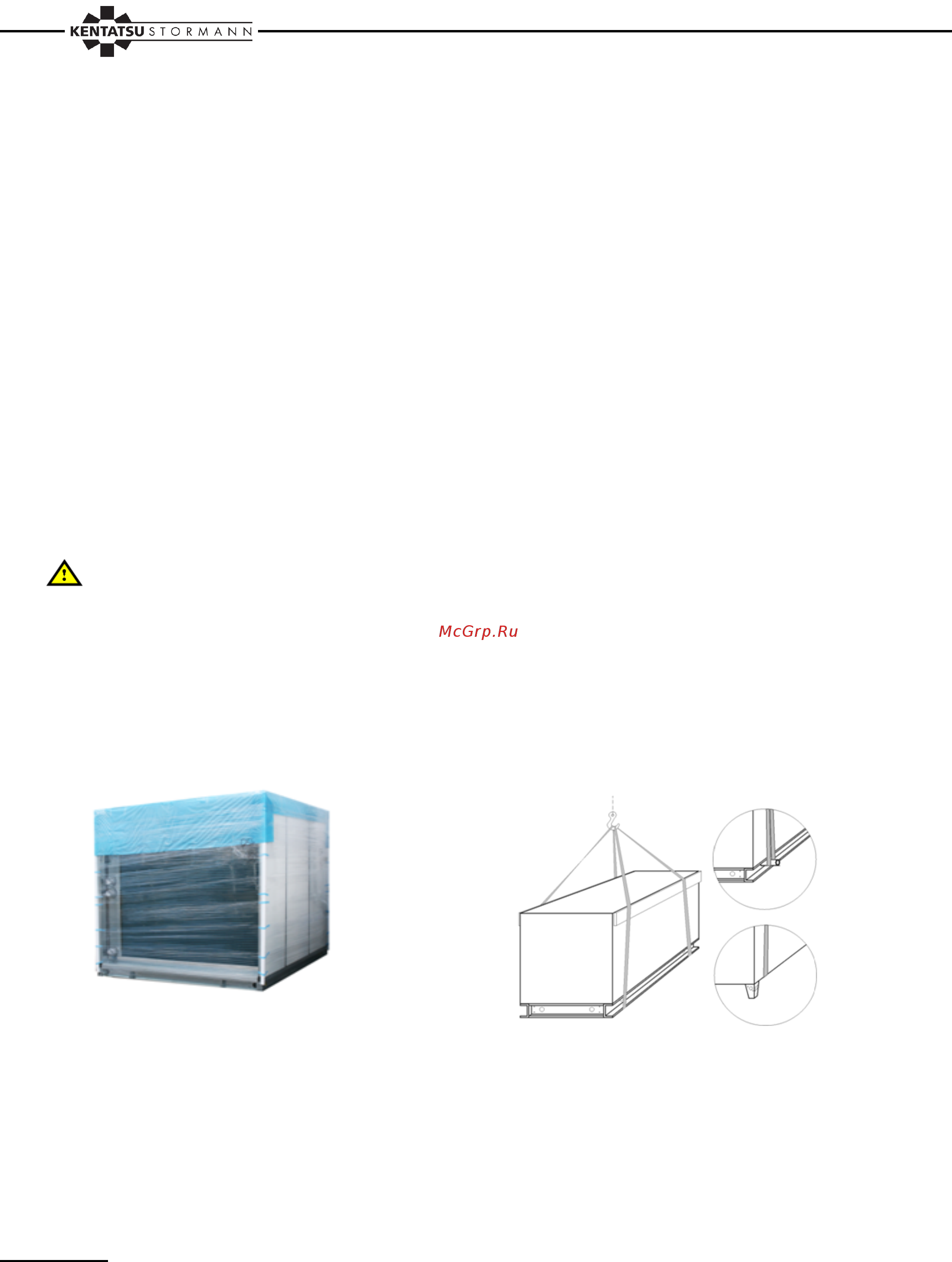

Рис. 1 Упаковка агрегатов в плотный
полиэтилен
Рис. 2 Секцию нужно поднимать только
снизу
