канала. Во время прохода капилляра сквозь металлическую стену канала необходимо
применить резиновые проходные втулки. Радиус изгиба капилляра должен быть выше 20
мм.

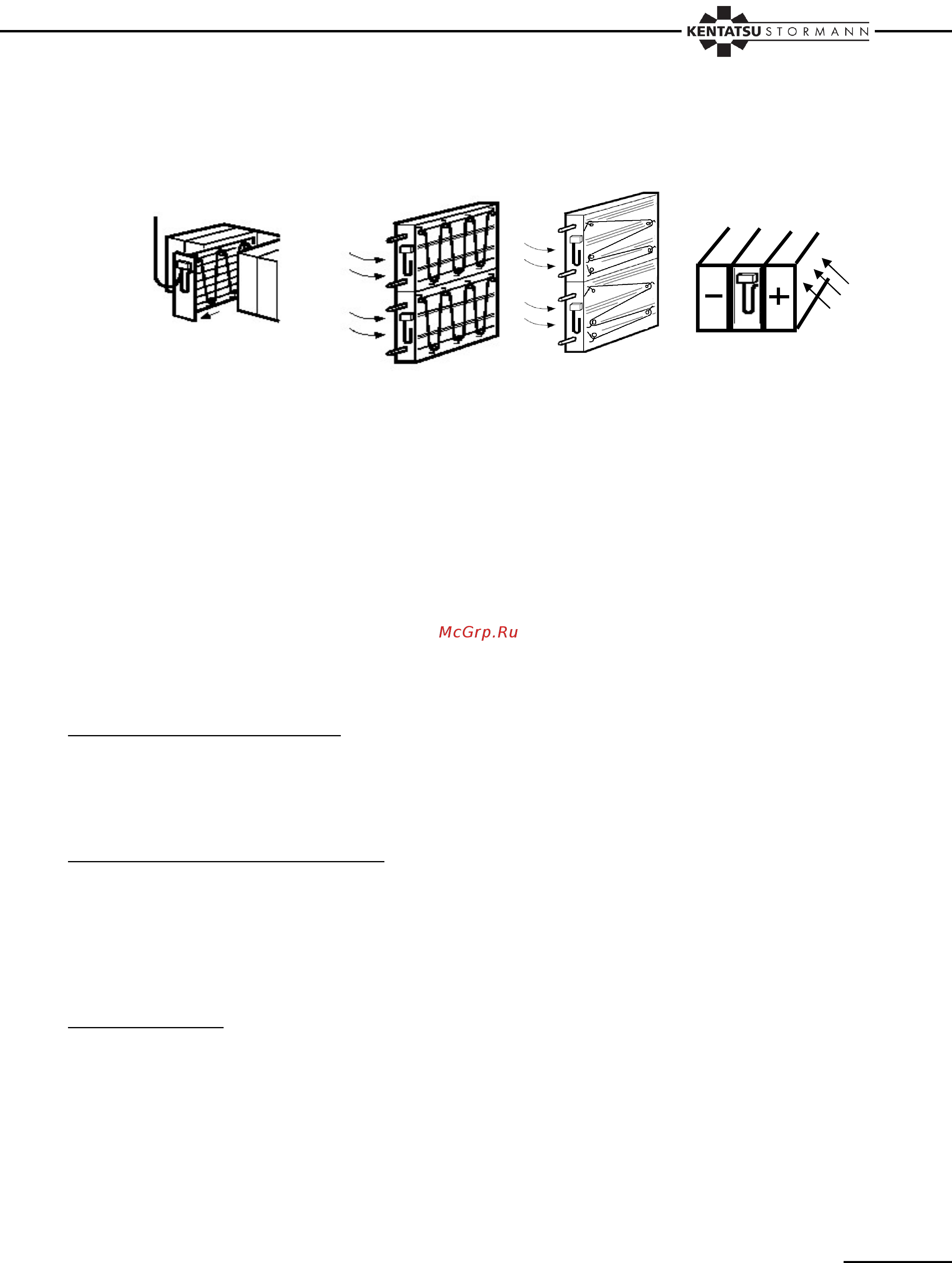

Рис. 51 Установка противоморозной защиты
5.10.2 Эксплуатация
Симуляцию воздействия мороза можно провести погружением тестирующей перемычки в
емкость со льдом и водой.
5.10.3 Текущий/профилактический ремонт
Противоморозный термостат не требует никакого ухода.
6 КОНТРОЛЬ, РЕВИЗИ И И РЕМОНТ
Контроль во время эксплуатации
Во время эксплуатации проверяется функциональность и работа всех секций/камер
агрегата, плотность соединений (швов) и укрепление панелей, температура активных
жидкостей и подводимого воздуха, потери давления воздушных фильтров.
Контроль при неподвижном состоянии
Проверяется состояние и натяжение клиновидных ремней.
Чистота внутренних поверхностей вентилятора, главным образом рабочего колеса.
Контроль засаривания фильтров.
Плавный ход клапанов.
Закрепление сервопривода.
Контроль и ремонт
Пользователю климатизационного агрегата рекомендуется заключить сервисный договор
с сервисным отделением производителя.
Контроль изделия проводится 4 раза в год. Во время контроля в первую очередь
проверяется:
чистота внутренних поверхностей, главным образом рабочего колеса,
проверка состояния подшипников,
плавный ход электродвигателя и подшипников,
состояние покраски,
