68

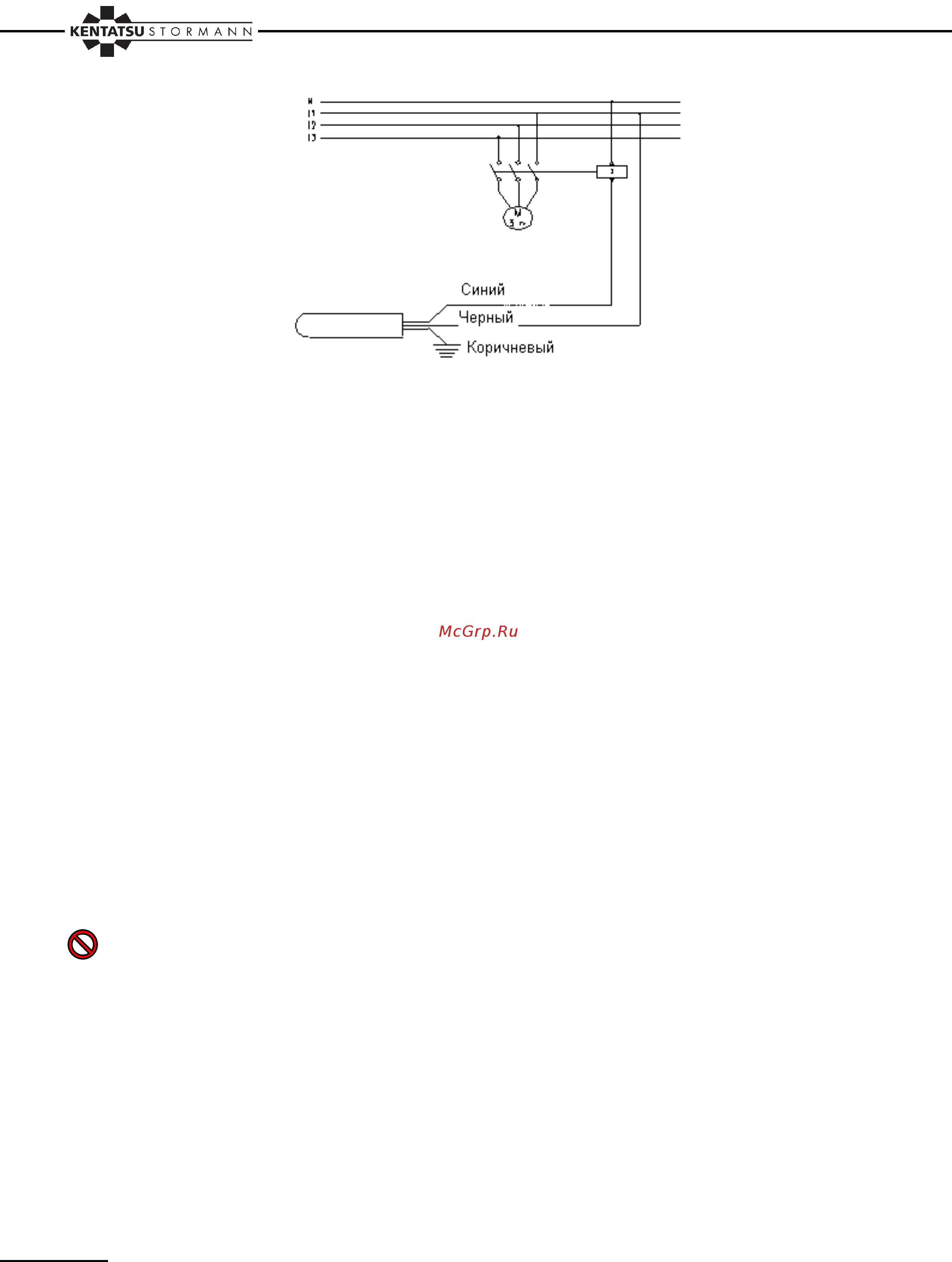

Рис. 49 Схема подключения датчика сухого хода насоса
5.9.1.2 Эксплуатация
Теплоустойчивость (90°C в длительном режиме, 110°C кратковременно).
Перед запуском и началом эксплуатации ознакомьтесь с инструкцией по монтажу и
эксплуатации, которая уложена в пластиковой папке на верхней панели камеры этого
оборудования.
5.9.1.3 Текущий/профилактический ремонт
Камера изготовлена из полипропилена (ПП).
В любое время можно провести реконструкцию вспомогательного оборудования и самой
камеры (блока).
Все проводки носителей (жидкостей) выполнены из полипропилена.
Циркуляционный насос поставляется в нержавеющем исполнении.
При текущем/профилактическом ремонте руководствуйтесь инструкйией по монтажу и
эксплуатации, которая уложена в пластиковой папке на верхней панели секции/камеры
этого оборудования.
Срок службы сравнительный со сроком службы самого сооружения, производство
полностью экологично, а также ликвидация оборудования после его изъятия из
эксплуатации обеспечена путем стопроцентной утилизации.
Предупреждения
Холостой ход насоса не допускается!
В ходе монтажа в душевую камеру могут попасть нечистоты и твердые вещества,
которые безусловно должны быть устранены. Производитель не несет
ответственность за загрязнение монтажного места и за ущерб, возникший в связи с
этим (например, повреждение насоса), и такой ущерб не является предметом
рекламации.
При температуре ниже 5
o
C рекомендуется поручить монтаж оборудования
производителю или фирме, которая будет назначена производителем.
