38
Манипуляция с подвеской двигателя допускается только с электродвигателем, она
ни в коем случае не предназначена для манипуляции со всем агрегатом
(электродвигатель и вентилятор).
Демонтаж ременных шкивов:
Открутите болты втулки, выньте их из отверстий и один или два полностью завинтите в
отжимное отверстие с внутренней резьбой.
Слегка постучите по шкиву.
Затяните отжимной болт/отжимные болты, втулка и ременный шкив отделятся друг от
друга.
Рукой снимите шкив и снимите втулку с вала. см. Рис. 31
Таблица 1 Демонтаж ременных шкивов Taper-Lock – моменты затяжки зажимных винтов (Nm)
Taper-Lock
®
втулка
Момент затяжки
зажимных винтов (Nm)
Кол-во зажимных
винтов (шт)
Болты с внутренним
шестигранником (")
Ключ (мм)
1108 5,6 2 1/4" 3
1210 20 2 3/8" 5
1610 20 2 3/8" 5
1615 20 2 3/8" 5
2012 30 2 7/16" 6
2517 50 2 1/2" 6
3020 90 2 5/8" 8
3535 115 3 1/2" 10
4030 170 3 5/8" 12

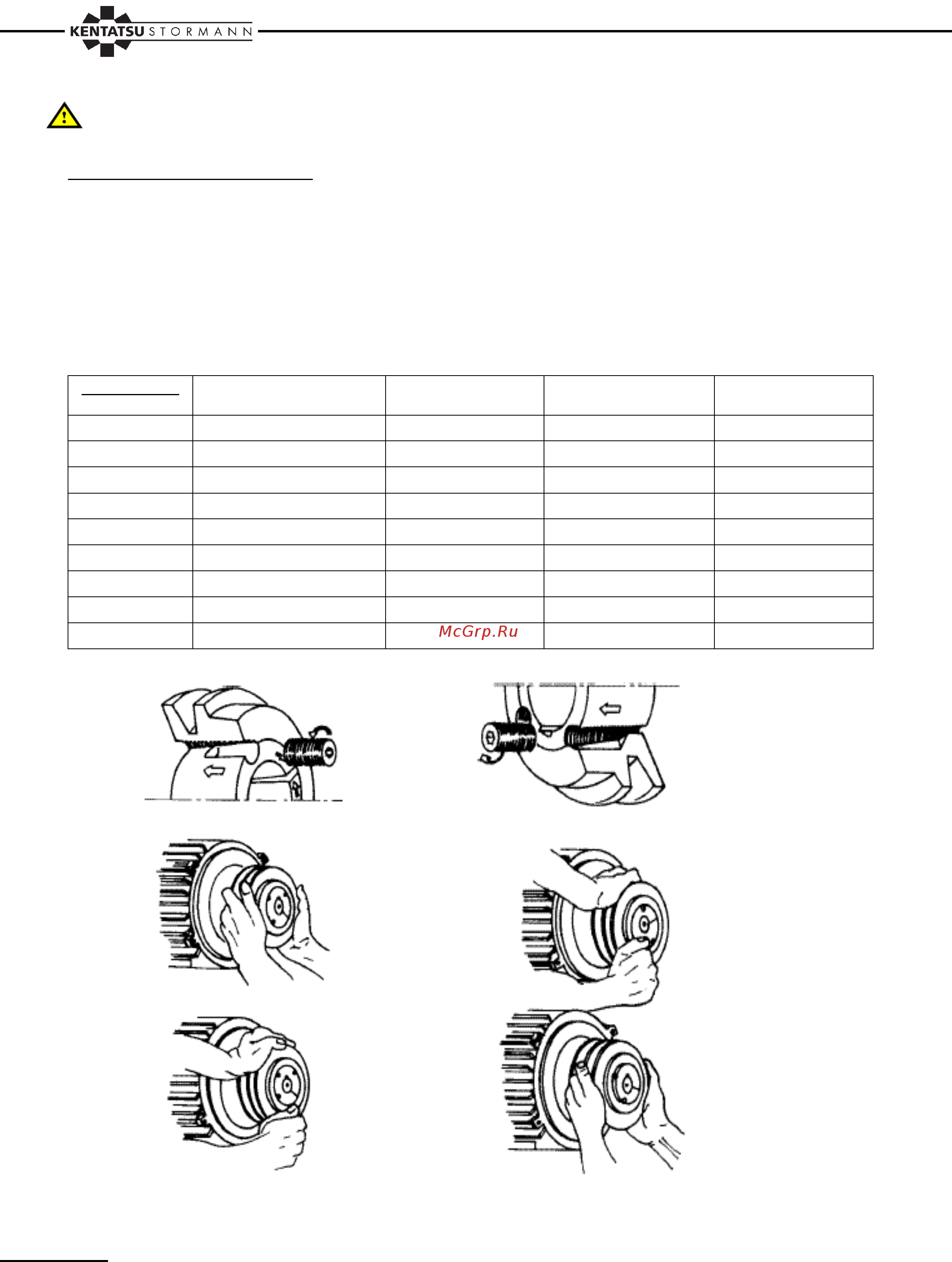

Рис. 31 Монтаж и демонтаж ременных шкивов
