36
Втулки для подключения кабеля питания выведены на сторону, предусмотренную для
обслуживания агрегата.
Перед первым запуском вентилятора необходимо измерить сопротивление изоляции
электродвигателя, глава 8, чтобы предотвратить его повреждение.
Электродвигатели должны быть защищены от перегрузок и от токов короткого замыканя.
Электродвигатели должны быть защищены от перегрева вследствие сверхтоков с
помощью реле максимального тока (тепловой защиты). Если реле не является частью
электродвигателя, оно должно быть установлено во входной цепи электродвигателя.
Рекомендуется запускать электродвигатели мощностью 4 кВт и выше переключением Y
- . В противном случае имеет место чрезмерный износ ремней. У двигателей мощностью
выше 30 кВт производитель рекомендует вариант запуска т. наз. SOFT START (например,
Digistart и т.п.).
Неиспользованные проходные втулки для подсоединения кабелей должны быть
заглушены.
5.2.2 Запуск, эксплуатация и текущий ремонт
При выполнении всех работ, связанных с ремонтом и техническим обслуживанием:
Соблюдайте все нормы и предписания по технике безопасности и охране труда.
Рабочее колесо вентилятора должно быть в неподвижном состоянии.
Отключить главный источник электропитания и предохранить от случайного
включения.
Необходимо гарантировать состояние без подвода электроэнергии.
Запрещается выполнять какие-либо ремонтные работы при включенном
вентиляторе.
Обратите внимание на чрезвычайный шум во время эксплуатации/работы.
Проверьте правильное направление вращения рабочего колеса вентилятора согласно
стрелке на спиральном корпусе или на колесе вентилятора.
Вентиляторы могут запуститься после подключения агрегата к соответствующей
трубопроводной сети и на камерах (блоках) должны быть надеты все панели и закрыты
все двери. При первом вводе агрегата в эксплуатацию необходимо измерить
потребляемую мощность электродвигателя. Если двигатель вентилятора не управляется
частотным преобразователем, или не запускается с мягким стартом (SOFT START), тогда
целесообразно при каждом запуске агрегата закрыть клапаны для более удобного пуска
двигателя.
При остановке вентилятора или прекращении питания электроэнергией необходимо
ограничить подвод активной жидкости в подогреватели, чтобы температура окружающей
среды вентилятора и электродвигателя не превысила +40°C.

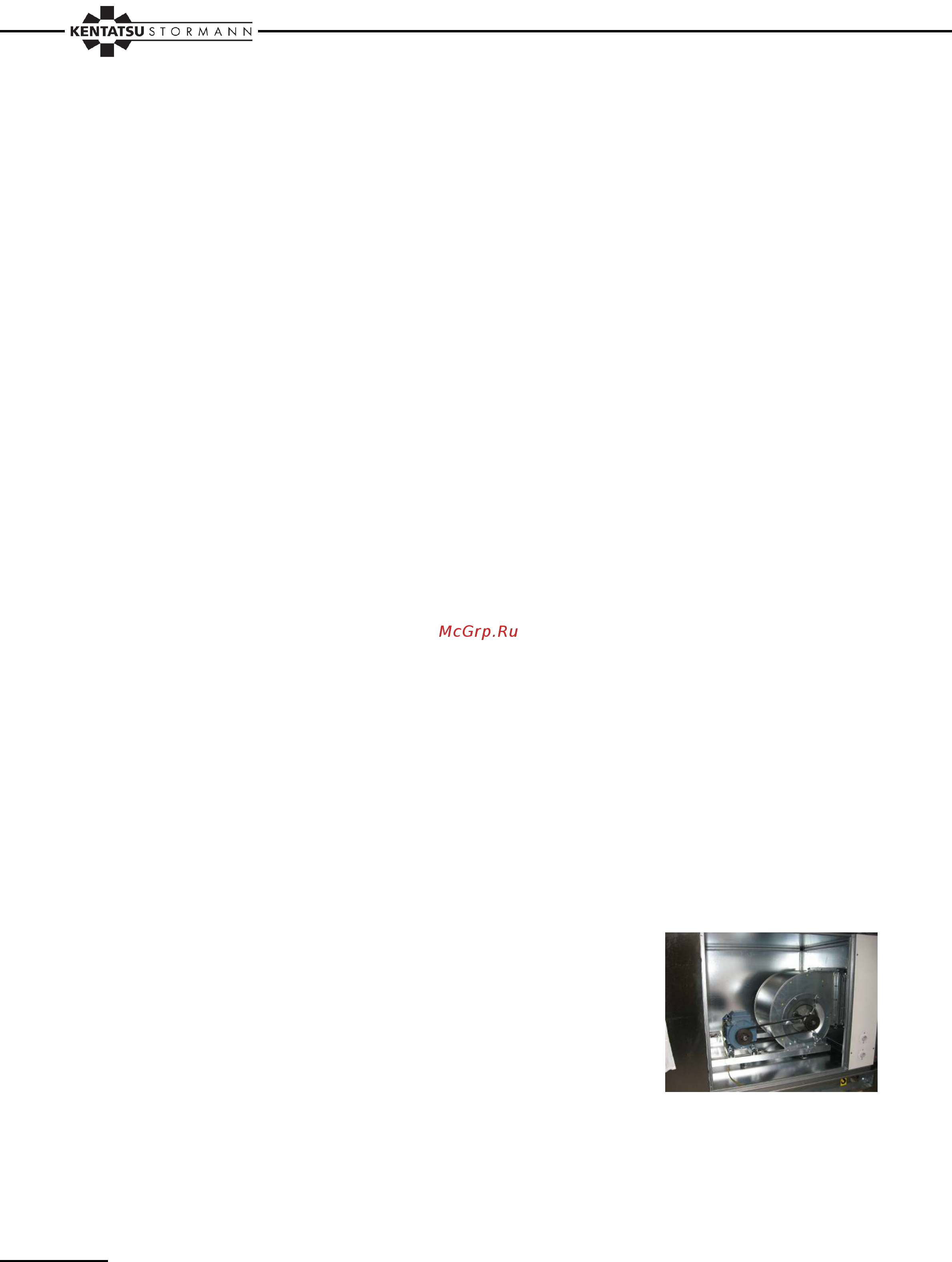

5.2.2.1 Вентиляторы с ременной передачей
При натяжке клиновидных ремней (см. пункт 5.2.2.2) всегда
следует действовать в соответствии с пунктом 6.3.
В течение первых дней эксплуатации нужно уделять
повышенное внимание подшипникам. Температура
подшипников не должна превысить +80°C. В случае
достижения этой температуры необходимо выключить
вентилятор и вновь запустить его только после охлаждения
подшипников. Причиной повышенной температуры может
быть чрезмерно или недостаточно смазанный подшипник,
дефектная смазка, бракованный подшипник или неправильно натянутые ремни
(недостаточно или чрезмерно натянутые).
Клиновидные ремни контролируются согласно ЧСН 02 3109 и листу ременных передач
(см. Рис. 53 и Рис. 54). В листе передач полностью приведены, для настроенной
передачи, параметры передачи. Лист передач уложен вместе с Инструкциями по монтажу
