4.5.1 Сборка и соединение отдельных секций/камер
Ниже приводится описание самых ходовых способов установки агрегатов.
Линейная компоновка
Расположение камер рядом друг с другом
Расположение камер друг над другом
Комплект с пластинчатым рекуператором с расположением камер друг над другом
Комплект с пластинчатым рекуператором с расположением камер рядом друг с
другом
Комплект с вращающимся рекуператором с расположением камер друг над другом
Комплект с вращающимся рекуператором с расположением камер рядом друг с
другом
Специальная компоновка (большая, маленькая камера)
По остальным типам соединений необходимо консультироваться с сервисным или
техническим отделением производителя.
Линейная компоновка
Речь идет о приточной, вытяжной и комбинированной линейной компоновке. Как правило
секции/камеры собираются в порядке, который определен в проекте.
Как правило начинается с первой секции приводной линии агрегата.
Секция/камера устанавливается, выравнивается плоскость фундаментной плиты, на
торцевой сплошной стороне наклеивается уплотнитель (Витолен 3x6).
Затем вставляются остальные проектированные секции/камеры, выравниваются и
соединяются с предыдущими с помощью соединительных элементов с эксцентриками.
Для эксцентриков предусмотрена резба М6(M8) на вертикальных профилях рамы.
Таким же образом необходимо продолжать до полной сборки.

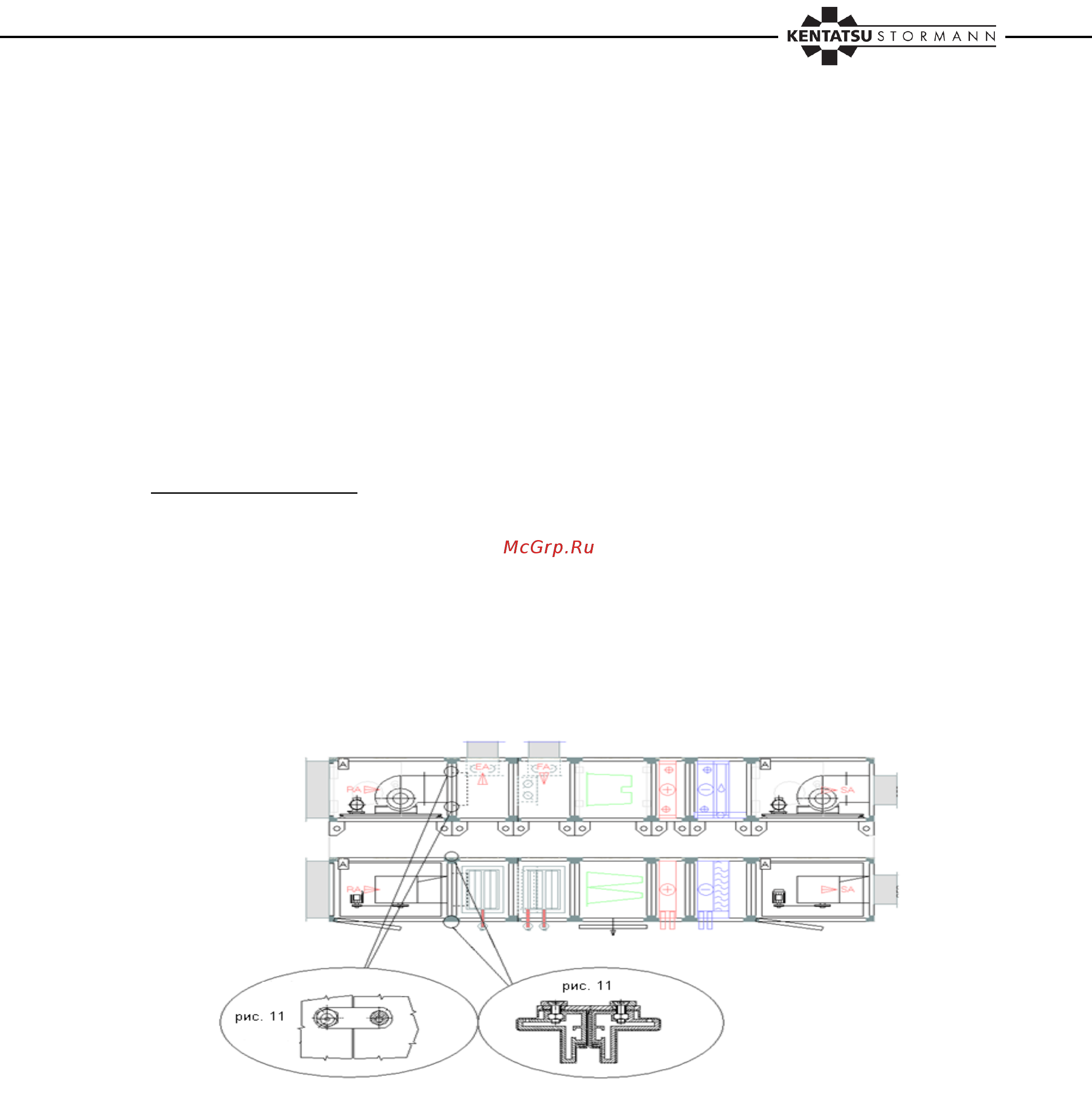

Рис. 17 Линейная компоновка – соединение камер (блоков)
