32

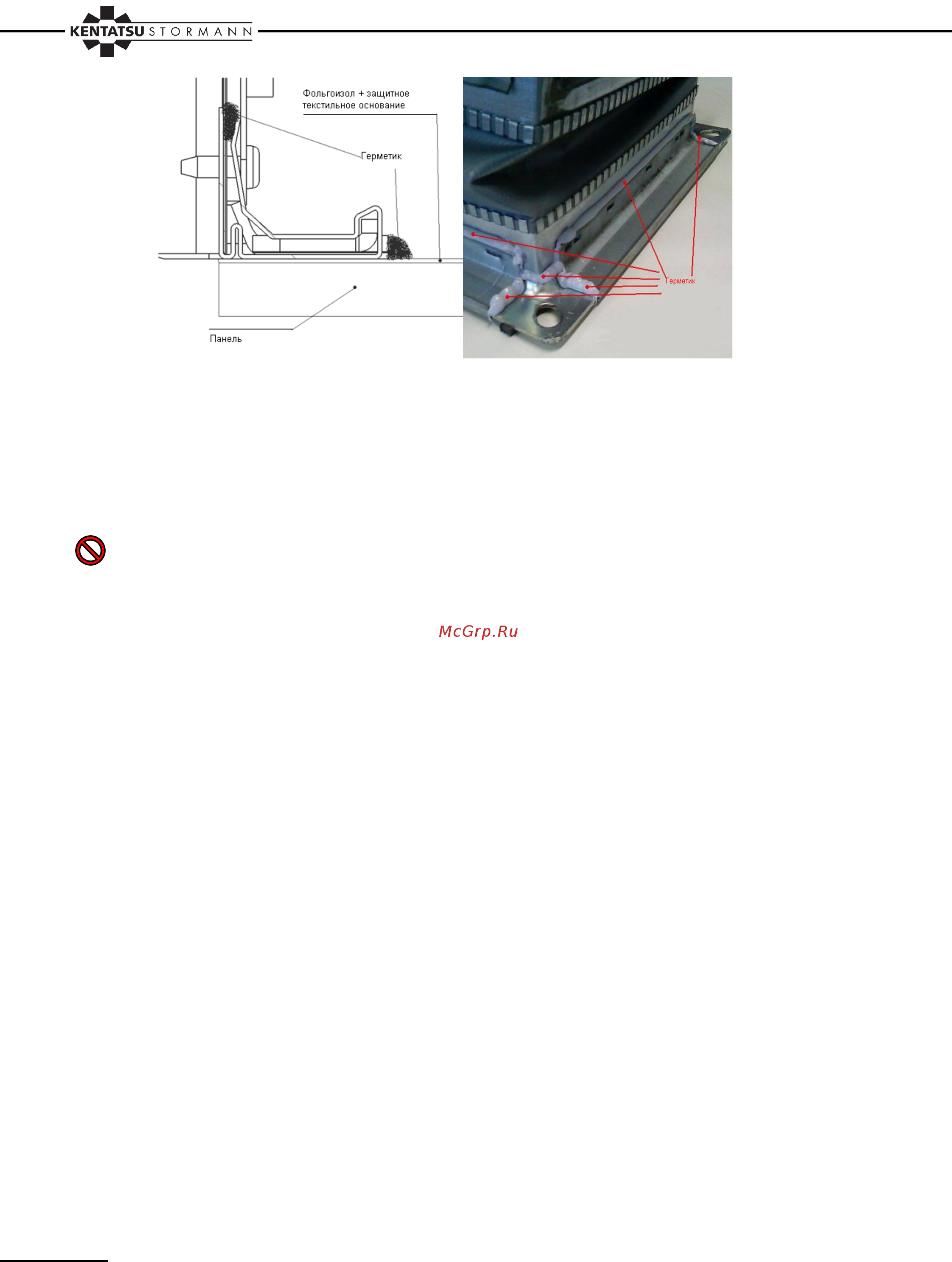

Рис. 28 Монтаж упругой прокладки на крышу наружного агрегата – окончательная
замазка/шпаклевка
Монтаж пластиковых крыш можно проводить только при стабильной температуре
окружающего воздуха около 5°C хотя бы в течение 5 часов.
Монтаж пластиковых крыш нельзя выполнять с мокрым климатизационным агрегатом, во
время дождя или при сильном ветере.
Готовую крышу сохраняйте чистой, без крупных механических нечистот, которые могла бы
повредить ее.
Предупреждения
Ограничьте движение людей по готовой крыше.
в смонтированной крыше нельзя сверлить отверстия или нарушать ее каким-либо
другим образом.
Без согласия производителя на готовую крышу нельзя помещать какие-либо
предметы.
Вход на мокрую и замерзшую крышу воспрещается – она очень скользкая.
Запрещается соединять кровельный желоб с агрегатом с помощью замазки.
4.7.2 Металлические крыши
Металлические крыши являются НЕСТАНДАРТНЫМ изделием и поставляются в
нестандартном исполнении по просьбе заказчика.
Металлические крыши могут монтироваться также на комплекты с расположением камер
рядом друг с другом, которые соединяются на крыше агрегата. В таком случае
необходимо воспользоваться крышей с наклоном (с подкладкой).
Монтаж металлических крыш может выполнять заказчик, или монтаж можно заказать у
сервисного отделения производителя.
4.8 Общие правила эксплуатации и техобслуживания
Снятые с эксплуатации агрегаты или агрегаты, имеющие только холодильные камеры для
летнего охлаждения, следует хранить от замерзания путем слива воды и, при
необходимости, также конденсата из всех частей агрегата.
Перед запуском вентилятора убедитесь, что соблюдены все указания, которые
приведены в ст. 5.2.
В случае использования электрического или газового подогрева при несоблюдении
указаний возникает опасность серьезного повреждения вентиляционного агрегата.
