46
давления по сравнению с чистыми фильтрами - необходимо заменить вкладыши. Поэтому
рекомендуется отметить обе величины на манометре.
Регенерация (очистка) вкладышей не проводится.
Запасные фильтрационные вкладыши могут быть заказаны у производителя агрегатов.
На каждый новый фильтрационный вкладыш необходимо наклеить полиэтиленовый
самонаклеивающийся уплотнитель с защитной фольгой
3x6 мм (например, Vitolen 3x6 мм) – он входит в состав первой поставки.
5.3.1.2 Секция/камера с металлическими фильтрами
Металлические фильтры перевозятся внутри камеры (блока) агрегата.
Агрегат должен быть установлен в горизонтальном положении – отвод уловленных частиц
жиров.
Для отвода уловленного жира используются каплеулавливающая ванна и отводящая
трубка. В стандартном исполнении трубка закрыта пробкой. Если потребитель обнаружит,
что в ванне накапливается уловленный жир, в зависимости от его количества и режима
эксплуатации/работы выберет одну из следующих возможностей:
при прерывистой эксплуатации определит интервал, после которого при
выключенном агрегате открывается пробка и накопленное масло сливается и
собирается в соответствующую емкость,
при непрерывной эксплуатации, или в случае чрезмерного количества уловленного
масла установьте сифон, если он входит в состав поставки. Расчетная высота
сифона „h“ должна быть для масла примерно на 20% больше, с учетом более
низкого удельного веса отводимого масла. После его установки необходимо
проверять функциональность и определить сроки его очистки. Для очистки путем
промывки воспользуйтесь раствором сапоната, разбавленного в теплой воде с
температурой до 50°C.
Во время работы/эксплуатации фильтры постепенно засоряются пылью, поэтому
необходима их очистка, желательно во время замены матерчатых фильтров.
Очистка осуществляется вытряхиванием грубых осадков и последующей первой
промывкой в растворе сапоната и теплой воды и последующим прополосканием фильтра
чистой водой (напорный фильтр).
5.3.1.3 Критерии замены фильтров

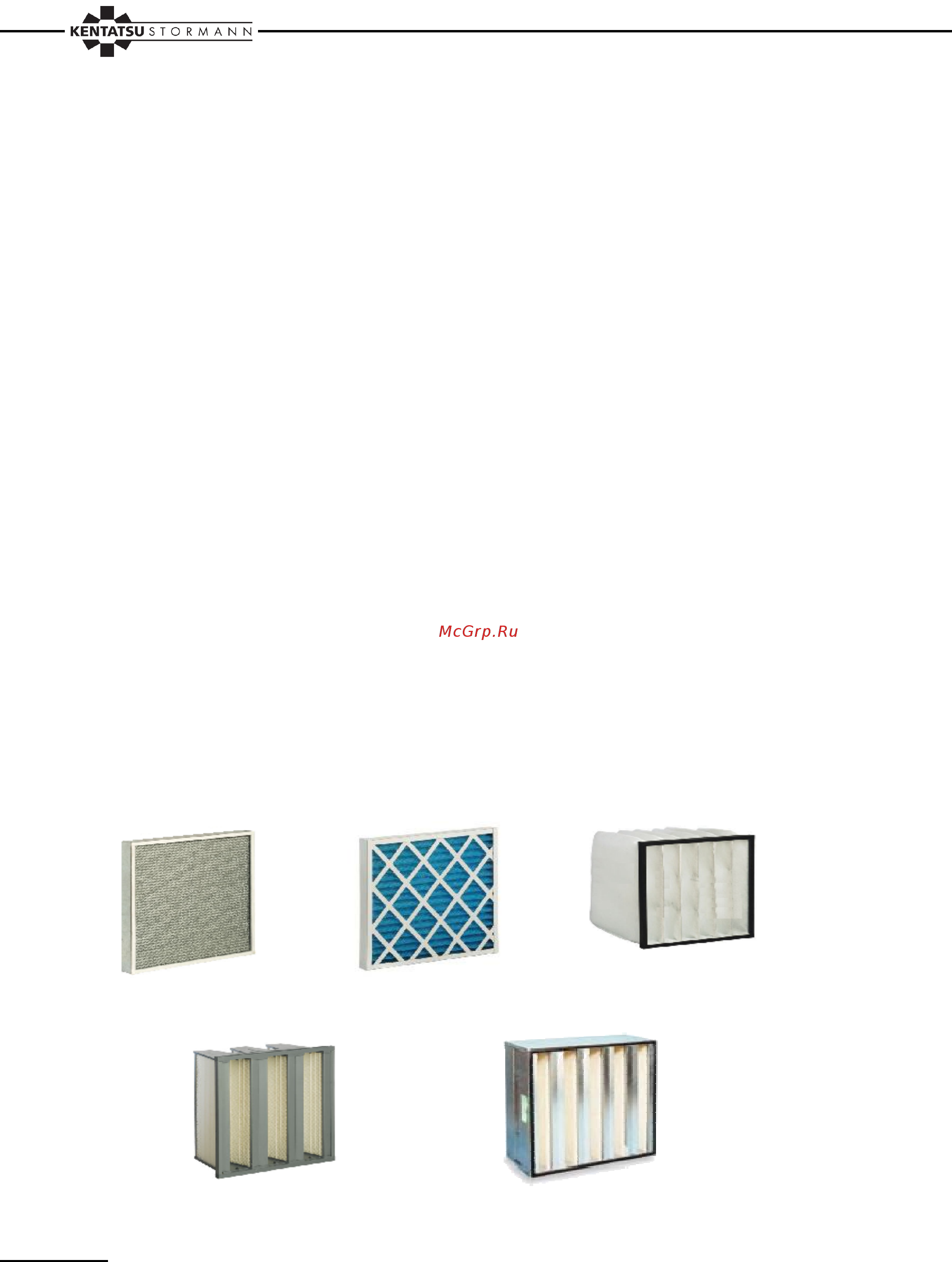

Металлический фильтр Кассетный фильтр Карманный фильтр – грубый и мелкий
Компактный фильтр HEPA- фильтр
Рис. 38 Основные типы фильтров для улавливания жиров и пыли
