Kentatsu STORMANN AERO (KVSE) [40/86] Измерение натяжения ремней
![Kentatsu STORMANN AERO (KVSE) [40/86] Измерение натяжения ремней](/views2/1389844/page40/bg28.png)
40
Шкала силы
прогиба
О-
образное
кольцо
Шкала прогиба/
провисания ремня
5.2.2.2 Измерение натяжения ремней
Измерение натяжения ремней можно провести или механическим путем с помощью
измерителя «Tension Tester» или с помощью звукового измерителя напряжения «Sonic
Tension Meter».
Ни в коем случае не определяйте натяжение клиновидных ремней приблизительно,
„по опыту“, это может привести к недостаточному натяжению ремней и,
впоследствии, к их уничтожению.
Механическим способом с помощью тестера «Tension Tester» (карандашного типа)
Требуемые величины для измерения приведены в листе передач, который входит в
состав технической документации каждой вентиляторной секции. Образец содержится в
приложении 9.6
Процедура (Tension Tester – карандашного типа): Рис. 34.
На нижней шкале установьте провисание ремня с помощью кольца.
Верхнее кольцо оставьте на нуле.
Поперек шкивов приложите ровную линейку.
Приложите «Tension Tester» перпендикулярно к середине ремня с
достаточной силой нажмите на тестер, пока нижняя кромка нижнего кольца
не будет соосно с плоскостью линейки.
С помощью верхнего кольца определите F (сила прогиба [N]).
Сопоставьте результаты с величинами мнимальной/максимальной силы
(приложение 9.6) при дополнительной натяжке для данного прогиба.
Примечание:
a) если измеренная величина F меньше „Минимальной силы для данного
прогиба (N), необходима дополнительная натяжка ремня.
b) если измеренная величина F больше „Максимальной силы для данного
прогиба (N), необходимо ослабление ремня.
c) cоблюдайте величины силы натяжки, примененные в листе передач
(приложение 9.6) для натяжения и дополнительной натяжки (после 24 часов
работы).
Проверьте выправку торцов ременных шкивов в одной плоскости (Рис. 32) с помощью
линейки, или лазерной линейки GATES (Рис. 56).

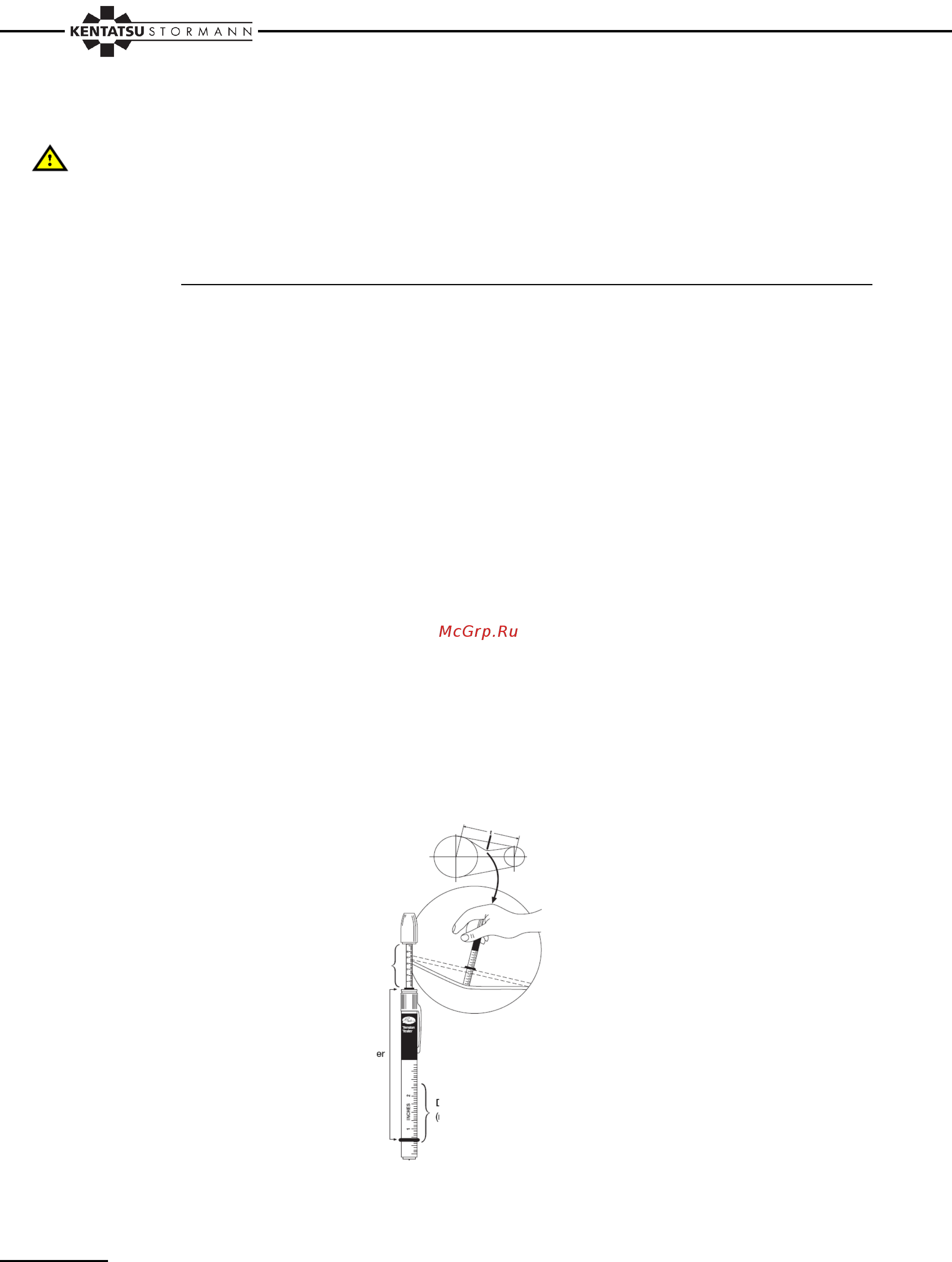

Рис. 34 Измерение натяжения ремня с помощью тестера «Tension Tester».
