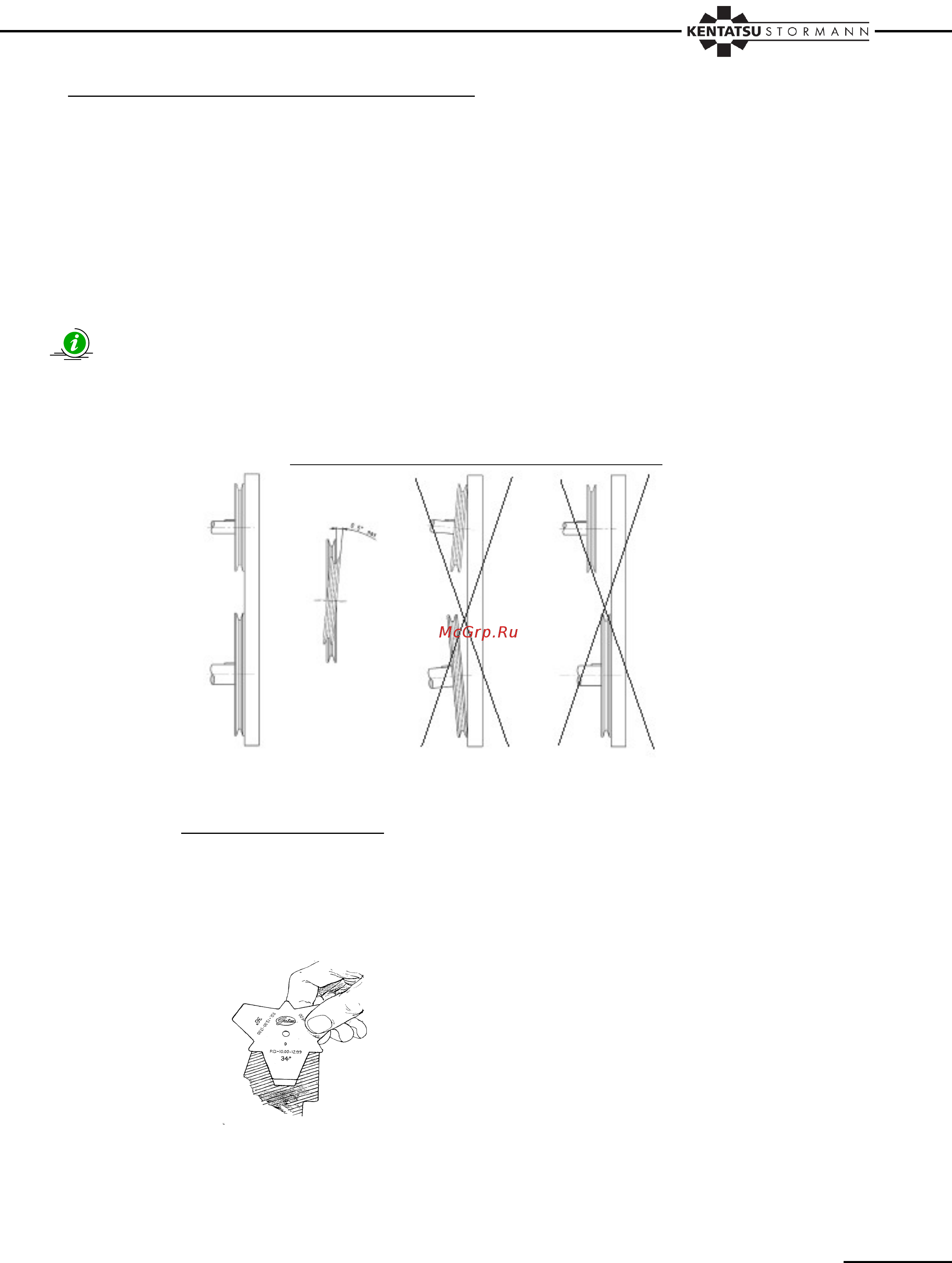

39
Монтаж ременных шкивов (система Taper-Lock
®
):
Вычистите и обезжирьте втулку и конусную поверхность ременного шкива.
Смажьте болты вставьте шкив во втулку таким образом, чтобы отверстия с резьбой
перекрывались с отверстиями без резьбы. См. Рис. 31
Вставьте болты в отверстия a и равномерно закрутите их рукой.
На очищенный вал вставьте ременный шкив, подвиньте его в желаемое положение и
затяните болты моментом – (см. Таблица 1).
Проверьте выправку торцов ременных шкивов в одной плоскости с помощью линейки, или
лазерной линейки GATES (Рис. 56).
Схватите шкив обеими руками и крепко затяните и убедитесь, что все части крепко
соединены.
Осторожно, во время затяжки ключ не должен выскользнуть из под болта, чтобы не
испортить шестигранник болта.
После первых 50 часов работы агрегата сконтролируйте затяжку зажимных болтов.
Впоследствии затяжка зажимных болтов периодически проверяется во время каждого
профилактического ремонта оборудования.
Выравнение вертикальной плоскости шкивов
Рис. 32 Выравнение вертикальной плоскости шкивов
Контроль износа шкивов
Максимально допустимый износ шкивов - 0,4мм. Контроль
боковых стенок канавки шкива с помощью измерительной
плитки- смотри
Рис. 33.
Рис. 33 Контроль износа боковых стенок канавки шкивов с помощью измерительной плитки.
