44
Рабочее колесо с зажимной гильзой Taper (1) без нагрузки (с помощью соответствующего
подъемного устройства обеспечьте массу рабочего колеса) наденьте его на вал,
выравните в осевом направлении, равномерно затяните регулировочные винты (3),
соблюдая при этом момент затяжки - см. Таблица 1. Пустые отверстия наполните жиром,
чтобы предотвратить проникновение инородных тел. Примерно после одного часа работы
агрегата проверьте, соответствует ли момент затяжки болтовых соединений
предписанному моменту затяжки.

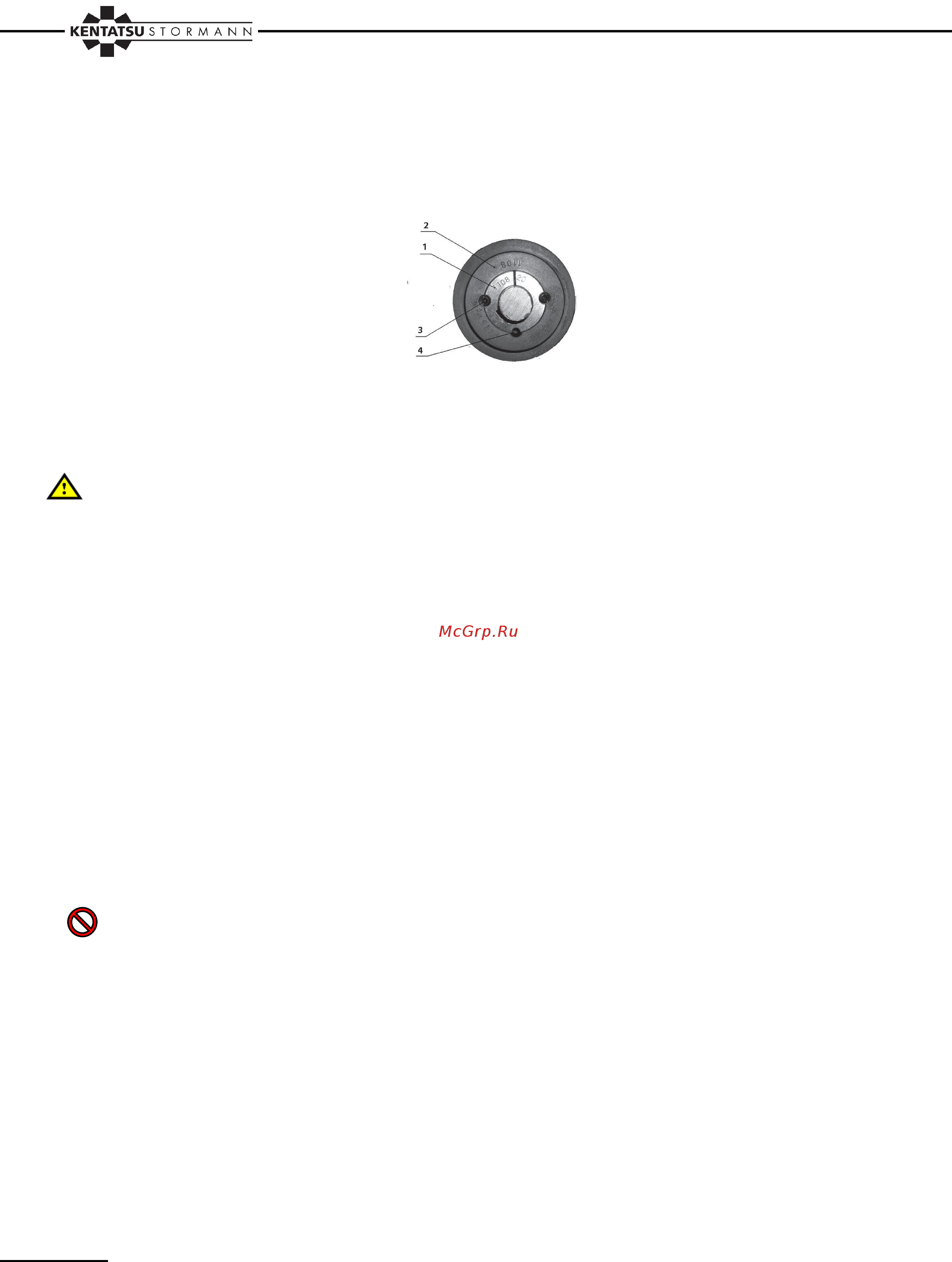

Рис. 37 Крепление колеса вентиятора на валу электродвигателя с помощью зажимной
втулки Taperlock (1 зажимная гильза Taper, 2 втулка, монтажные отверстия, 4
демонтажные отверстия)
После демонтажа рабочего колеса и обратного монтажа необходимо заново
сбаллансировать всю врашающуюся систему согласно норме DIN ISO 1940, T1.
Перед запуском рекомендуется вручную прокрутить колесо.
Очистка
Необходим периодический контроль, и вслучае необходимости очистка, чтобы
предотвратить несбаллансированность вызванную попаданием нечистот – вычистите зону
циркуляции воздуха вблизи вентилятора.
Следите за ходом и наличие колебаний/вибраций.
Межремонтные интервалы до текущего ремонта определяется в зависимости от степени
засорения рабочего колеса.
Весь вентилятор можно чистить только влажной тряпкой.
Для очистки не должны использоваться никакие агрессивные моющие средства, которые
растворяют лак.
Ни в коем случае не применяйте для очистки высоконапорные очистные агрегаты или
поток воды, и никогда при включенном вентиляторе.
В случае проникновения воды в двигатель необходимо высушить обмотку двигателя
перед ее дальнейшим использованием, и необходимо заменить весь шариковый
подшипник двигателя.
Предупреждения
Частотный преобразователь должен быть настроен таким образом, чтобы не
позволял большее число оборотов, чем рабочее число оборотов, которое указано
при подсчете. Однако, число оборотов вентиляторного колеса ни в коем случае не
должно превысить максимально допустимое число оборотов (опасность
уничтожения колеса).
Следите, чтобы вентилятор не мог всасывать никакие предметы или липкую пыль
(запуск после монтажа без фильтров или вентиляция на стройплощадке – рабочее
колесо вентилятора статически и динамически сбаллансировано).
НЕ ОТКРЫВАЙТЕ ДВЕРИ ВО ВРЕМЯ РАБОТЫ АГРЕГАТА!
В то время как вентиляторная секция/камера с вентилятором и с передачей
является вакуумной и во время работы агрегата дверь присасывается и с трудом
открывается, вентиляторная секция со свободным рабочим колесом, наоборот,
является напорной. При открывании двери во время работы агрегата дверь
