60
5.4.1.1.1 Сифоны вакуумные /p < p bar/
/расположенные перед вентилятором/

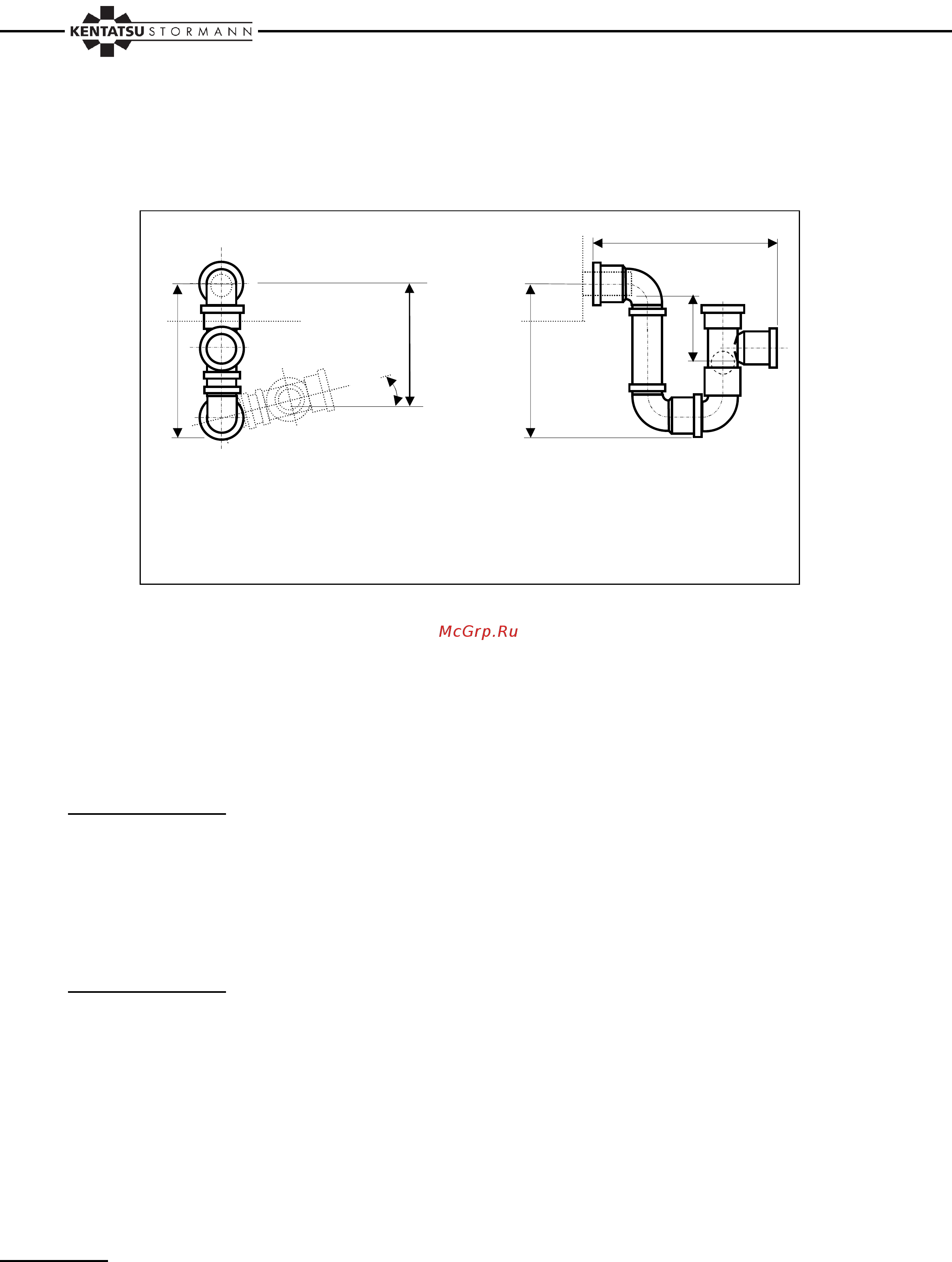

Рис. 46 Подключение вакуумного сифона с обратным клапаном – шариком.
Расчет минимальной рабочей высоты вакуумного сифона с клапаном /шариком/ осуществляется на
основании соотношения:
h =
p / 10 +10 [мм]
где p [Pa] – абсолютная величина разницы давления в данном месте агрегата при максимальной
рабочей нагрузке и максимальном атмосферном давлении. Для определения разницы давления p
предполагается засорение фильтров, которое равно двухкратному числу потери давления по
сравнению с величинами, достигаемыми в случае чистых фильтров.
1. Пример расчета:
Агрегат на ножках /раме/ с высотой оси бокового отведения конденсата от пола 190 мм.
Максимальный вакуум в агрегате
p = - 600 Pa
Минимальная рабочая высота вакуумного сифона
h =
p/10 + 10 [мм]
h = 600/10 + 10 =60 + 10 = 70 [мм]
Минимальная строительная высота сифона - H =
h + 100 = 70 + 100 = 170 мм.
Сифон для строительной высоты 190 мм подходит с запасом 20 мм.
Примечание: Сифон /при макс. строительной высоте 190 мм/ выдерживает вакуум макс. 800 Па.
2. Пример расчета:
Агрегат на ножках /раме/ с высотой оси бокового отведения конденсата от пола 190 мм.
Максимальный вакуум в агрегате
p = -1000 Pa
Минимальная рабочая высота вакуумного сифона
h =
p/10 + 10 [мм]
h = 1000/10 + 10 = 100 + 10 = 110 [мм]
Минимальная строительная высота сифона - H =
h + 100 = 100 + 100 = 200 мм.
Сифон для строительной высоты 190 мм не подходит, не хватает 10 мм.
Этот сифон можно повернуть согласно Рис. 46 таким образом, чтобы максимальная
h увеличилась на
50 мм /таким образом возрастет также максимальный вакуум, который сифон выдерживает, на 500 Pa/
при сохранении одинаковой строительной высоты сифона.
В случае поворота части сифона с обратным клапаном на 75° согласно Рисунку, необходимая
строительная высота H
V
=
h + 50 = 110 + 50 = 160 мм.
h
H =
h + 100 = 240 max
h
p [ Pa ]
p
bar
[ Pa ]
270±10
Min 15°
Сифон с поворотным шарниром:
h = 140 + 50 = 190 мм макс.
p = 1300 + 500 = 1800 Па макс.
H
V
=
h + 50 = 240 max
Сифон без поворотного шарнира:
h = 140 мм макс.
p = 1300 Па макс.
Максимальные величины для стандартного вакуумного сифона.
