17
гарантии и делают невозможным последующий монтаж крышки у агрегатов
наружного исполнения.
4.2 Техническая спецификация изделия
Техническая спецификация изделия представляет собой папку с српроводительной
документацией, которая наклеена на дверцах агрегата внутри впускной вентиляционной
камеры агрегата, и содержит подробное техническое описание поставляемого
оборудования.
В ее состав входят:
номер заказа и оборудования,
схематический чертеж комплекта с нумерацией отдельных камер (блоков) Рис. 6,
мощностные параметры всего комплекта,
подробное техническое описание отдельных компонентов комплекта,
таблицы передач вентиляторных двигателей Рис. 53 и Рис. 54.
Графики характеристик вентиляторов с помеченной рабочей точкой.

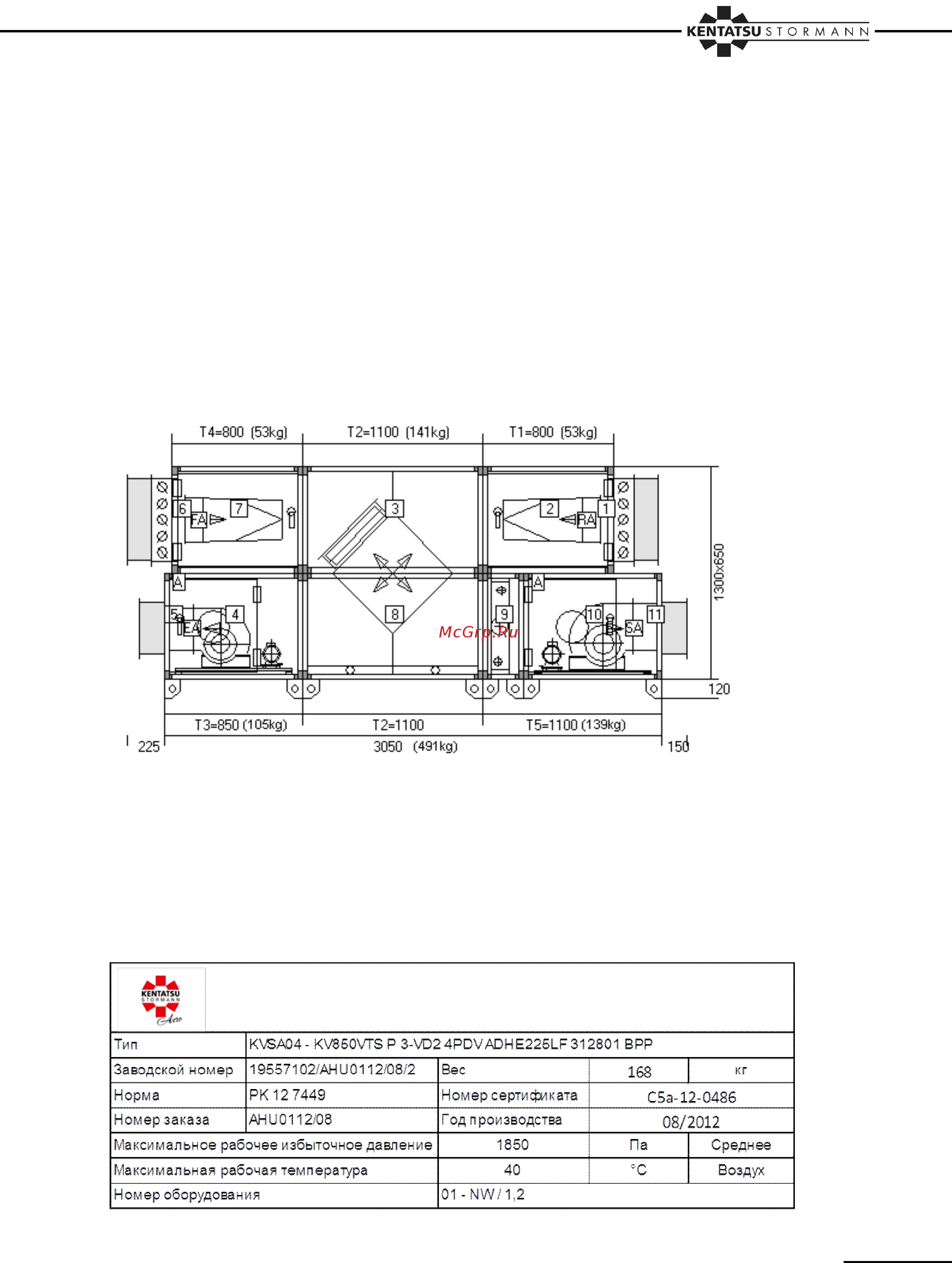

Рис. 6 Образец – схематический чертеж комплекта
с нумерацией отдельных камер (блоков)
4.3 Идентификация оборудования /отдельные секции
(камеры), входящие в состав комплекта/
Для точной идентификации секций/камер в целях монтажа, технических уточнений и
использования рекламации служит табличка с техническими данными.
