18
где
KVSA04 - KV850VTS P 3-VD2 4PDV ADHE225LF 312801 BPP :
KVSA04 - серия и размер агрегата
KV850 - тип и длина камеры
19557102/AHU0112/08/2:
19557102 - кодовая позиция камеры блока
AHU0112/08 - номер заказа
2 - обозначение порядкового номера в заказе
01 - NW / 1,2:
01-NW - обозначение проектной позиции
1,2 - обозначение позиции в технической спецификации
Основные размеры:

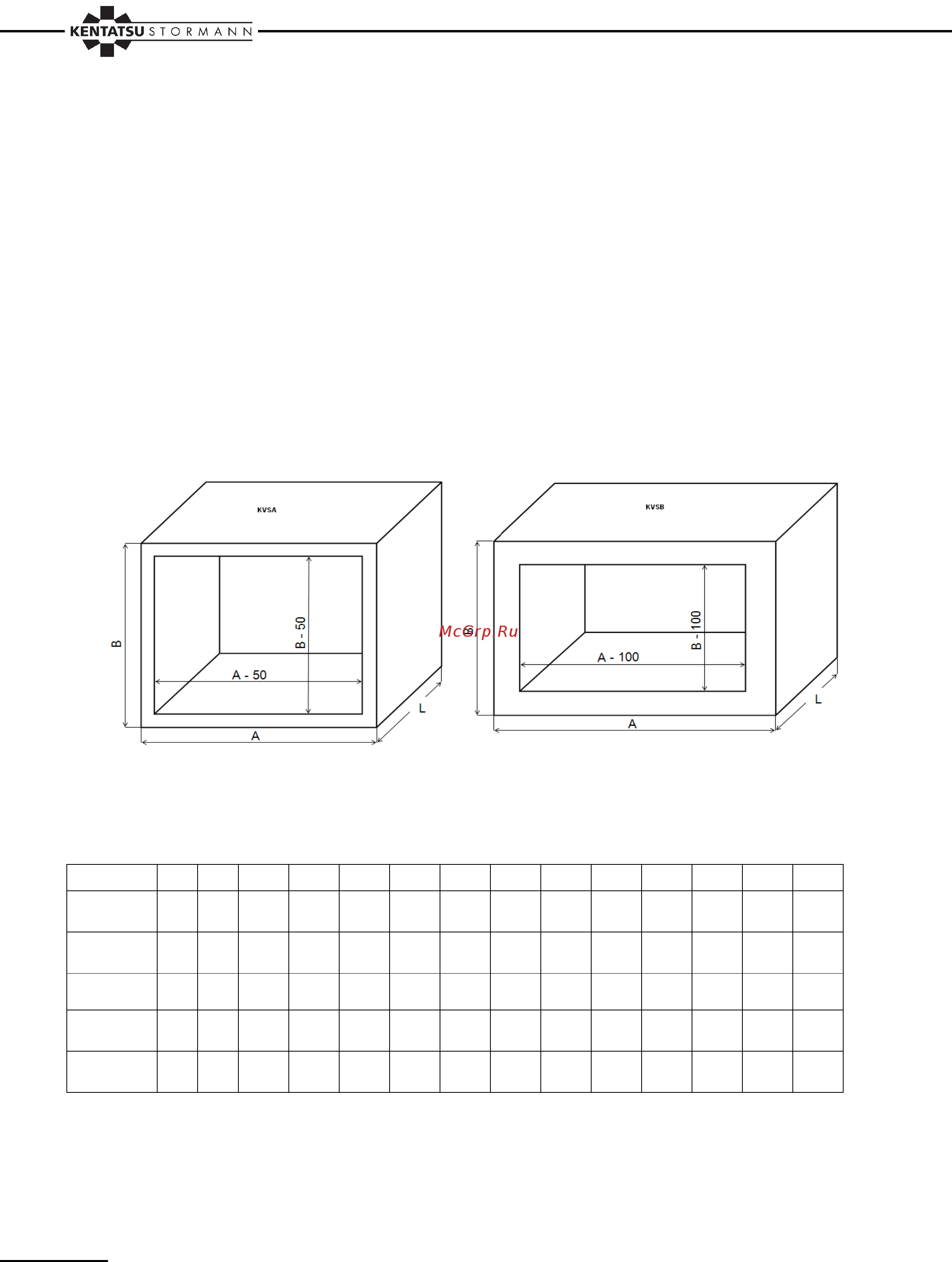

Рис. 7 Основные размеры камер (блоков)
Размеры в [мм]
KVSA 2 4 6 8 10 12 16 20 25 31 40 50 63 80
A
(ширина)
550
650
800 1000
1000
1250
1250
1600
1600
2000
2250
x 2400
2600
B
(высота)
550
650
800 800 1000
1000
1250
1250
1600
1600
1700
x 2250
2250
KVSB 2 4 6 8 10 12 16 20 25 31 40 50 63 80
A
(ширина)
715
715
1020
1325
1020
1325
1635
1635
1940
1940
2245
2550
2860
3160
B
(высота
470
715
715 715 1020
1020
1020
1325
1325
1635
1635
1940
2245
2550
L (длина) длины камер и комплектов (частей комплектов) содержатся в технической
спецификации изделия
